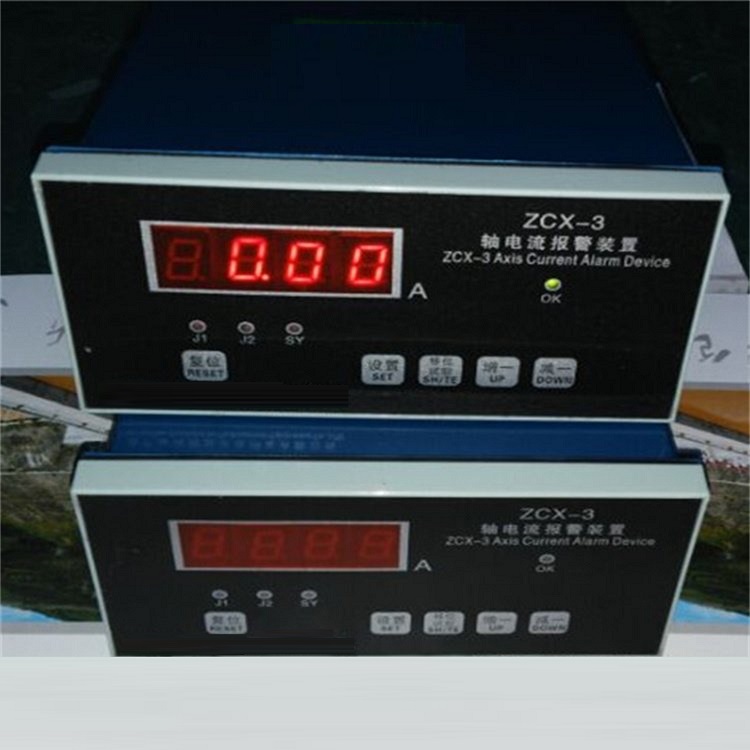

型号:ZCX-3 轴电流报警装置ZCX-3 库号：M324693

轴电流报警装置ZCX-3 库号：M324693

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

轴电流报警装置ZCX-3 库号：M324693
轴电流报警装置ZCX-3 库号：M324693
轴电流报警装置ZCX-3 库号：M324693
轴电流报警装置ZCX在保护线路中，作为反应水轮机常闭式剪断销折断时的信号元件。ZJX-3剪断销信号装置正常工作时，继电器K被K1~Kn剪断销短接，K继电器不动作，同时，继电器K1动作，动断触点K1打开，发光二极管没有指示。如果剪断销K1~Kn中有一个被剪断，继电器K动作。由于交流母线来源于动力屏，当交流母线或K用交流电源停电时，发光二级管发出指示。

轴电流报警装置ZCX特点及工作原理

ZJX-3剪断销信号装置由变压器、整流电路、控制电路、继电器组成。当任意
一组或两组剪断销断裂时，控制电路动作，常开接点闭合，常闭接点断开.
二、组成及工作原理 ：ZJX-3剪断销信号装置由变压器、整流桥、小型密封电磁继电器、电容器、 电阻器、发光二极管组成。
当端子①、②接入交流220V、50Hz电源时，电磁继电器K1动作，由K1给出回路运行正常信号,电磁继电器K2被所有串联起来的剪断销所短接，K2不动。当与端③、④联接的所有水轮机的剪断销有任何一个（或多个）折断时，则电磁继电器K2动作，从而发出控制信号。
当交流母线或厂用交流电停电时，发光二极管发出指示信号。
技术要求

1. 额定电压
a. 额定交流电压220V、50Hz；
b. 额定直流电压220、110、48V。
2. 动作值
ZJX-3剪断销信号装置的动作电压不过85％额定电压。
3. 动作时间
在额定电压下，装置动作时间不大于30ms。
4. 功率消耗
在额定电压下，功率消耗不大于5VA。
5. 线圈升温
当周围环境温度为40℃时，ZJX-3剪断销信号装置线圈应能长期承受1.1倍额定电压，其温升不过650C。
6. 触点断开容量
在直流有感 (τ= 5ms) 回路，U≤220V，I≤0.4A为30W。
7. 介质强度
ZJX-3剪断销信号装置所有电路对外壳及非带电金属部分之间的绝缘应能耐受2kV（值），50Hz的交流试验电压，历时1min，而无绝缘击穿或闪络现象。
8. 寿命
机械寿命为104次。
电寿命为103次
