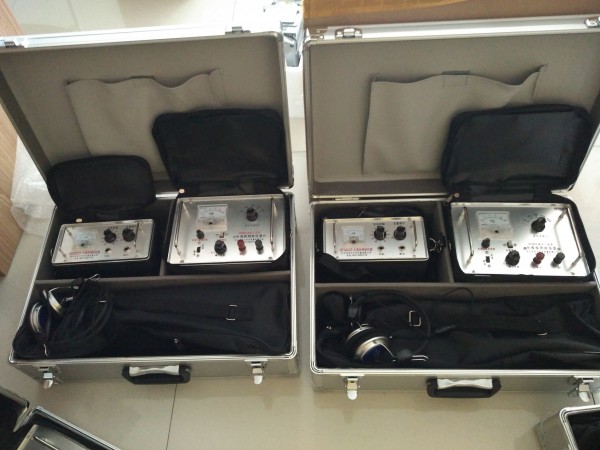

QT104-G2 地埋线故障探测仪

QT104-G2地埋线故障探测仪主要用途:

(1)探测地下电缆的走向及埋深。采用电缆芯线放音，用一号探头探测，埋深在1.5米以内的电缆有效探测距离大于25公里。埋深在2.5米以内的电缆有效探测距离大于10公里，平面位置误差大于5厘米。

(2)探测地下金属管线(油管、汽管、水管)的走向及埋深，由金属管线放音(电缆铅皮放音)，用大号探头探测。

有效探测距离大于1000米。

有效探测深度在200米内可达7米。

在600米内可达5米。

在1000米内可达3米。

(3)探测架空电缆芯线障碍的部位。

架空电缆芯线的混线、地气,其障碍点接触电阻小于2000欧时，用二号探头能准确地判断障碍们置。

(4)如配置一具测量探针(接地规)，便可以测量地下塑料电缆绝缘不良(地气)点的准确们置。可在15公 里内查找漏电阻在2.5兆欧以下的绝缘不良障碍。无屏蔽的地下直埋塑料电缆的混线，地气障碍点，也可用一号探头在地面上探测出来。

产品功能

脉冲反射测试法，可以测试断线、混线(短路)、严重绝缘不良类型的故障距离；

全自动测试，智能故障诊断，全中文操作菜单，液晶显示具有背光功能；

自动增益和自动阻抗平衡技术，替代繁琐的电位器调节；

手动分析功能，方便对电缆进行分析判断；

可充锂电电池，智能充电，无需值守。

脉冲反射测试法：测量范围2km，测试分辨率：1m，测试盲区：0m，

脉冲宽度：80ns-10μs自动调节。

故障智能诊断，辅助耳机音频判断；

背带包式设计，方便随身携带；

对于漏电原因造成送不住电故障均可测试；

测试电缆地埋深度不大于3米；

测试精度：探测误差±5cm；

其他指：

充电时间约3个小时，充满后连续工作时间8小时；

体积：230×150×160mm，重量：2Kg。

工作温度：-15～50℃

存储温度：-25～60℃

湿度：95% (非结露)

防水：IEC60529 IP02，防水准

震动性能：任意，2公斤, 5-500HZ

冲击强度：1米高度落地

工作高度：4500米
