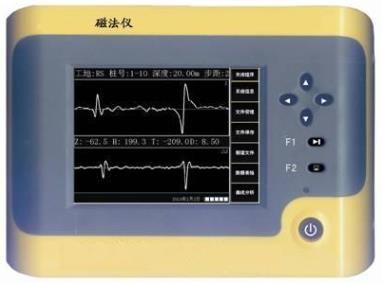

WY04-RS-RBMT钢筋笼长度磁法测试仪
仪器特点
液晶屏幕显示，界面友好，现场成图，操作简单。
系统轻便，自动化采集、记录深度和磁场数据，测试效率高。
U盘接口，数据转存稳定、便捷。 适用性强，不受地下水位影响及检测场地限制（如成桩于山坡、江边、河海中等特殊地形）。
技术参数
主机 显示方式 800*600 TFT屏 深度
传感器 大测试深度 200m
操作系统 WinCE 深度分辨率 1cm
内存
32M
深度误差 < 0.5m
数据接口 双USB 磁场
传感器 量程
±2Gauss（±200000 nT）
工作电压 12 V 分辨率 0.1mGauss (10 nT)
功率
<4 W
精度 1mGauss (100 nT)
连续工作时间 6 H 外径 42mm
工作温度 <50°C 长度 310mm
工作湿度 <90% 耐水压 1.5MPa
现场工作要点
1 前期准备: 了解和记录相关基本数据，根据工况和测试要求做好预算，指导布钻：
钻孔要求：在桩南或北侧0.5m以内，并尽量远离附近的桩，也可以利用抽芯孔，垂直度偏差<1% ;条件允许时钻同深度的比较孔；
深度要求：比桩底端深5~10米;
套管要求：为确保不堵孔建议下PVC套管（管上不需钻孔也无须采用测斜管），套管内径不小于50mm。孔中是否注水对测试没有影响。
同一工地各参数要求尽量一致。
2 进场: 布置仪器，滑轮和三脚架（同时要求便于多孔测试和转场），连线，安装管口滑轮, 下探头并检查孔底深度;
3 开机调试，采集地磁信号并监控;
4 数据回放，分析，得出结论。


工程案例

基本信息：本桩设计桩长56米，检测前钻孔至桩底5米（实际成孔60米）。
数据分析：由深度-磁场/梯度曲线可以看出，在8.7、17.5、26.7、35.2、43.2处均有非常明显的突变，系每截钢筋笼的接头部位。而在52米以后曲线平缓，系底部。
检测结果：每截钢筋笼长度约9米，钢筋笼底部位置在51.5米处，比设计钢筋笼长度短4.5米。与实际相符。
配置清单
序 名 称 规 格 数 量
1 主机 RS-RBMT（P） 1台
2 充电器 1只
3 电源线 220V 1根
4 探头 1只
5 计数滑轮 1只
6 计数电缆 10米 1根
7 管口滑轮 1只
8 U盘 2GB 1片
9 触摸笔 1只
10 说明书 2本
11 铝合金机箱 1只
12 铝质三角架 1只
