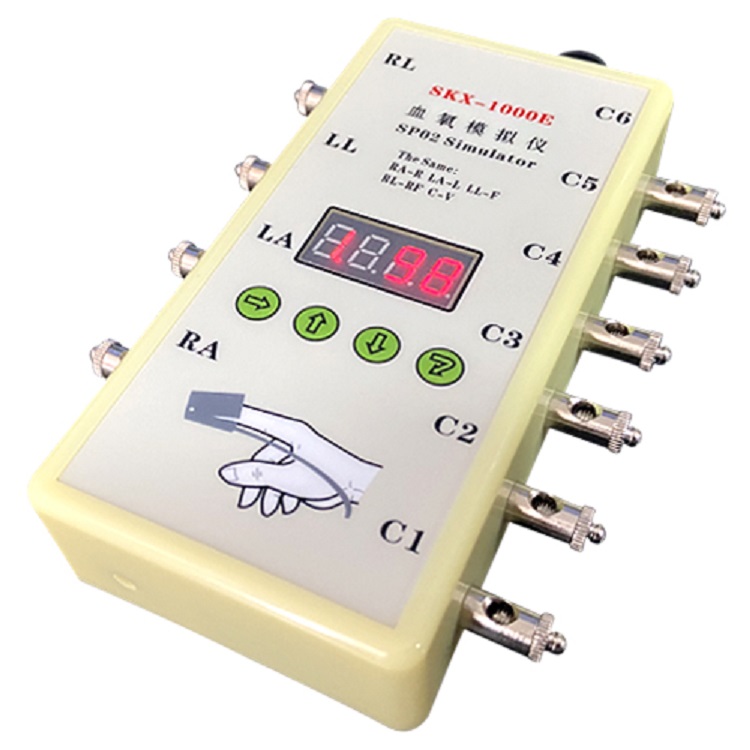

SKX-1000E 血氧模拟仪 使用说明
性能简介
血氧部分性能介绍
◆ 外置式模拟手指，可以方便连接任何血氧类检测仪器；
◆ 是一款多功能光学模拟仪，内置常用的BCI、Nellcor，MinDray，Masimo四种波形曲线；
◆ 血氧饱和度模拟范围：
80%、85%、90%、98%，4点数值检测校准，误差≤1%
60%、65%、70%、75%，4点数值检测校准，误差≤2%
◆ 脉率模拟范围：
30bpm、60bpm、80bpm、100bpm、120bpm、160bpm、180bpm、240 bpm共8个测试点，误差≤1bpm；
◆ 脉搏强度范围：
1%、2%、4%、5%、20%
心电部分性能介绍
◆ 正常的心电波形，不同幅度及种类的12导同步波形；
◆ 正反方向的心率检测波形；
◆ 方波，使用方波测量扫描速度；
◆ 正弦波，测量幅频特性；
◆ 可改变T波幅度，心率数值，R波幅度，R波宽度的模拟QRS波形；
◆ 可改变呼吸率的呼吸波形+心电波形；
◆ 可以设置心电波形信号幅度；
波形代码介绍
本型号模拟仪的波形代码功能如下内容：
1、血氧饱和度数值，设置模拟仪的血氧数值；
2、脉率数值，设置模拟仪的脉率数值；
3、选择血氧饱和度的数据曲线；
4、正常的心电波形，不同幅度及种类的12导同步波形；
5、正负三角波形；
6、方波，使用方波测量扫描速度；
7、正弦波，测量幅频特性；
8、改变T波幅度，心率，R波幅度，R波宽度的模拟QRS波形；
9、模拟呼吸波形；
A、设置信号的幅度大小；
注意：
① 本模拟器上电后自动产生血氧数值为98，脉率为80，NELLCOR曲线的血氧参数数据和代码是4的正常心电波形和呼吸率为15bpm的呼吸波形。
② 在血氧模拟手指上有
③ 本模拟仪开机时默认Ⅱ导联幅度是1mV，在心率检测波形、方波、正弦波、QRS波中，Ⅱ导联的幅度都是1mV。
④ 当电池电量低于一定数值时，数码管显示的内容将闪烁显示，表示电量不足，只能再持续工作4小时左右。这时请注意心电波形的幅度会有所降低。
⑤ 心电部分的心电图机接法：RA-R（右手），LA-L（左手），LL-F（左腿），RL-RF（右腿），C1-C6胸导。
⑥ 心电部分的监护仪接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1-C6胸导（棕色）。
⑦ 心电部分的三导联接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）
⑧ 不同的标识对应接法：L-LA R-RA RF(N)-RL F-LL C-V。
按键说明
一共有四个按键，依次为选择键、增加键、减小键、确认键，另外还有一组组合键。
选择键:
此按键用来选择要改变的参数，共有4个LED管来显示4个代码，从左到右，分别代表显示的内容
1代表波形代码，2-4代表要改的参数（2代表数值的百位，3代表十位，4代表个位）
LED管右下脚的亮点，表示选中的参数；可以进行改。
增加键：
当使用选择键选择好改内容后，使用此键进行参数改。
减小键：
当使用选择键选择好改内容后，使用此键进行参数改。
确认键：
当参数改完毕后，此键确认后将确认参数的改，并产生相应的波形。
组合键：
按下选择键的同时，再按下确认键，先松开确认键，再松开选择键，再次按两下确认键，则选择了组合功能，将显示不同的内容。
分别说明用各个代码对应的操作方法：
1. 血氧数值：
★ 血氧数值设置选择为80%、85%、90%、98%，4点数值检测校准，误差≤1%；
60%、65%、70%、75%，4点数值检测校准，误差≤2%；
★ 初始数值：98%，通过增加、减小按键可以直接选择并设置血氧数值。
2. 脉率数值：
★ 脉率数值设置选择为：30、60、80、100、120、160、180、240 bpm共8个测试点；
★ 误差≤1bpm；
★ 初始值为80bpm，通过增加、减小按键可以直接选择并设置血氧数值。
3. 波形数据曲线选择：
★ 数据1是BCI曲线，数据2是NELLCOR曲线
4. 正常心电波形
★ 心率设置范围：10-250bpm；（初始数值：80bpm）
★ 信号幅度固定。
5. 正负三角波形：
★ 频率范围：10-400bpm；（初始数值：75bpm）
★ 幅度范围：0.1-4mV（10：0.1mV，400：4mV）
★ 2种模式，模式一：正向波形，模式二：负向波形；通过组合键进行选择。
6. 方波：
★ 频率范围：0.1-10Hz；（10：1Hz 100：10Hz）（初始数值：1Hz）
★ 幅度范围：0.1-4mV（10：0.1mV，400：4mV）
7. 正弦波形：
★ 频率范围：1-100Hz；（初始数值：25Hz）
★ 幅度范围：0.1-4mV（10：0.1mV，400：4mV）
8. 模拟QRS-T波形
★ 此波形共有4种工作模式，模式一：可以改变T波的幅度；模式二：设置波形频率；模式三：设置QRS波形的幅度；模式四：设置QRS波形的宽度，工
作模式之间依次通过组合键进行转换。
★ T波的幅度设置范围：0.1mV-2mV；（初始数值：10）
★ 波形频率设置范围：20-300bpm；（初始数值：75）
★ QRS波形的幅度范围：0.1mV-2mV；（初始数值：1mV）
★ QRS波形的宽度范围：10ms-150ms；（初始数值：80ms）
9. 模拟呼吸波形：
★ 频率范围：10-100次/分。（初始数值：15bpm）
★ 请注意，呼吸导联为RA-LL，基线阻抗为1K。如果监护仪呼吸导联为其他导联，请设置监护仪的相应参数或者改对应的导联连接方式。
A. 信号幅度设置：
★ 幅度范围：0.1-4mV（10：0.1mV，400：4mV）；（初始数值：100）
★ 请注意，此幅度设置将影响到5、6、7的波形幅度。
