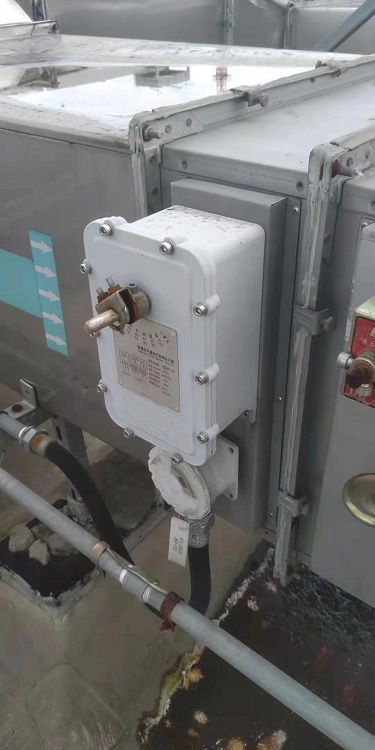

型号:BDF25-24S 风阀执行器/型风量调节阀用执行器 库号：M226941

风阀执行器/型风量调节阀用执行器 库号：M226941

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

风阀执行器/型风量调节阀用执行器 库号：M226941
风阀执行器/型风量调节阀用执行器 库号：M226941
风阀执行器/型风量调节阀用执行器 库号：M226941
开关信号3位浮点/2位单线，扭矩25Nm，电压AC/DC24V，内附二只行程开关

等级 ⅡB 运行时间 80…150s
表面高温度 T4 135℃ 输出角度 90°
工作环境温度 -20…60℃ 过载保护 全程过载保护
工作环境湿度 89%±25℃ 适用阀体轴径 10N.m Φ10…16mm
□ 5…11mm
25N.m Φ14…20mm
□ 10…14mm
防护等级 Ⅰb 65
爆炸性场所使用区域 1区、2区
爆炸性场所使用环境 气体 CE101036

型电动执行器
电气设备结构里的一种， 型型式是把设备可能点燃爆炸性气体混合物的
部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳
内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成
的爆炸性环境的点燃，从而达到目的。
使用爆炸性环境：
可能发生爆炸的环境（气体和粉尘）。凡涉及爆炸性物质的加工、储存运输的场所
都可能形成爆炸性环境，如化工、制药等企业。在以下规定条件下不会引起周围爆炸性环境
（气体和粉尘）点燃的电气设备。
Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。可分三级六组：ⅡA、
ⅡB、ⅡC；T1~T6 六组，
Ⅲ类：爆炸性粉尘和纤维。可分为 20/21/22 三个区域。
危险场所区域：
是对该地区实际存在危险可能性的量度，由此规定其可适用的型式。
1 区（Zone1）：易燃气体在仪表的正当工作过程中有可能发生或存在。
2 区（Zone2）：一般情形下，不存在易燃气体且即使偶尔发生，存在时间亦很短。
产品型号
产品图片 产品名称 型号
产品
代码
其他功能及特性 接线
电动
BDF10F-24 431 开关型，AC/DC24V 1+2
BDF10F-230 432 开关型，AC230V 1+2
BDF10M-24 433 调节型，AC/DC24V 4
BDF10M-230 434 调节型，AC230V 4
电动
BDF25F-24 441 开关型，AC/DC24V 1+3
BDF25F-230 442 开关型，AC230V 1+3
BDF25M-24 443 调节型，AC/DC24V
4
BDF25M-230 444 调节型，AC230V
4
电动
BDF05T-24 451 弹簧复位，24V，5N.m 5+3
BDF05T-230 452
弹簧复位，220V，5N.m 5+3
BDF10T-24 453
弹簧复位，24V，10N.m 5+3
BDF10T-230 454
弹簧复位，230V10N.m 5+3
技术参数：
技术参数：
431、432、433、434 441、442、443、444 451、452、453、454
输出扭矩 10N.m 25N.m 5N.m、10N.m
工作电压 AC220V 或 AC/DC24V AC220V 或 AC/DC24V AC220V 或 AC/DC24V
额定功率 运行 6W，待机 1W 运行 7W，待机 1W 运行 7W，待机 2W
端子规格 1.5m ㎡ 1.5m ㎡ 1.5m ㎡
控制方式 F-开关型，M-调节型 F-开关型，M-调节型 T-断电弹簧复位
反馈信号
F-无源反馈，M-0（2）-10V
或 0（4）-20mA
F-无源反馈，M-0（2）-10V
或 0（4）-20mA
开关型无源反馈信号
运行时间 50-60s 90-120s
通电运行 120s，断电复
位 20s
旋转方向 逆时针开启 逆时针开启
通电逆时针运行，断电
顺时针复位
旋转角度 大 95°，无手动控制功能
标志 Ex d ⅡB T6 Gb；Ex tD A21 85℃
使用区域 气体环境 1 区和 2 区 ；粉尘环境 A21 区
防护等级 IP65
安装主轴 12-12.7mm 圆轴，长度 150mm
使用环境 ‘-10℃-60℃（不结冰，不结露），相对湿度≤90%’
接线接口 3/4 内螺纹
