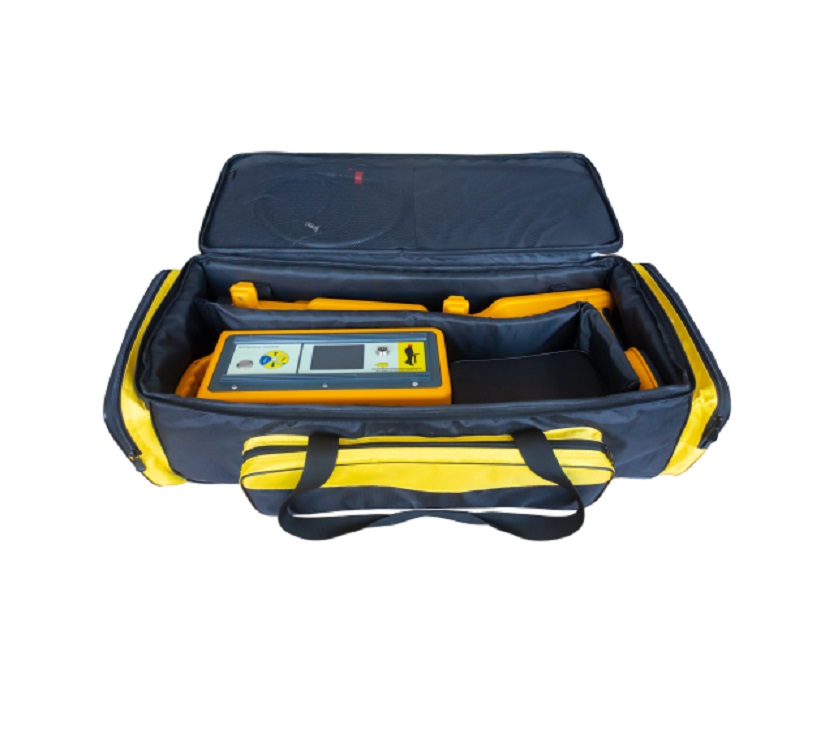

型号:XHGX507X 管线定位仪（可以测10米海底电缆位置）库号：M343592

管线定位仪（可以测10米海底电缆位置）库号：M343592

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

管线定位仪（可以测10米海底电缆位置）库号：M343592
管线定位仪（可以测10米海底电缆位置）库号：M343592
管线定位仪（可以测10米海底电缆位置）库号：M343592
设备符合的规范
美国
本设备的发射机和接收机符合美国FCC标准5部分的相关规定：
CFR 47 Part2: 2004
CFR 47 Part15: 2006
ANSI C63.4: 2003
欧洲
本设备符合欧洲指令1999／5／EC的相关规定：
ETSI EN 300 330-2：2006
ETSI EN 301 489-1：2005
ETSI EN 301 489-3: 2002
中国
CJJ 61-2003 城市地下线缆探测技术规程


管线定位仪参数：
管线定位仪基本功能
1）能快速地确定地下金属管线的走向和深度。
2）具有信号强度指示、左右箭头指示、罗盘方向指示。
3）探测管线大深度可达20米。
4）自动测深：当仪器置于管线上方时，自动显示目标管线真实深度。
5）信号识别：从信号幅度、信号方向、信号相位三个维度进行电缆的准确识别。
6）电流方向指示：可跟踪信号的电流方向、相位，提高查找路径的准确性。
7）自动提示的70%测深法，通过图形及提示音可轻松确定70%信号点。
技术指标
发射机技术参数
本机为多频大功率发射机，以恒功率输出、自动匹配外部负载，保证本机工作在状态。具有欧姆表功能，能探测外部电压及测试持续的环路电阻，可协助判断故障性质。
1）故障检测及识别信号定位模式、送音模式、电流方向信号SS Low、SS High。
2)具有智能信号识别相位功能。
3)欧姆表功能，可检测外部电阻、外部危险电压提示。
4)三种信号发射方式：直连法、 耦合法 、感应法。
5）显示内容：频率设置，电池状态，数字显示输出电流和回路电阻，输出模式，外接电源，外部电压警示。
6）输出功率可调，低档、中档、、满档四种档位。
7）大输出电流不小于1A；大输出功率不小于12W。


接收机技术参数
接收机使用3.5 寸真彩液晶显示，显示信号强度数字、幅度光条、罗盘指向、左
右箭头指向、电流方向指示，用于指示信号的强弱、光电缆定位、深度测量。
1）宽峰值、谷值、窄峰值、宽峰值箭头、峰值加谷值5种显示方式。
2）可供选择频率：10 种，分别是50Hz、60Hz 、LF、577Hz、8KHz、33 KHz、
82KHz、133KHz，电流方向信号SS Low、SS High。
3）数字直读深度范围:0-20米。精度：3米以内±5%，8米以内±10%。
4）显示内容：信号强度、信号幅度光条、左右箭头指示、罗盘方向指示、电流方向指示、电流相位显示、实时深度指示、智能信号识别相位、信号增益。
5）具有罗盘导向指示功能。
6）具有智能信号识别相位功能。
7）信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。
8）电流方向指示：可跟踪信号的电流方向、相位，提高查找路径的准确性。
9）3.5寸24位色真彩液晶显示。背光亮度可调，适应各种环境。


设备与保养
操作人员应具备的资格条件
操作人员在使用前经过管线定位仪应用的培训。
现场操作的要求
严格遵守公司和线缆管理部门的规章。
不可擅自将发射机与不明导体相连接。
在连接导线与发射机之前，应确认接地针已牢固地插入地中。
在发射机开机后，不可接触接地针或夹钳的任何非绝缘部位。
不可擅自打开接收机或发射机的外壳。
在有易燃、易爆物存在的环境中请严格按照操作手册使用本设备。
电池与充电
发射机及接收机均电源使用的锂充电电池，并配有充电器。对接收机和发射机的充电电池进行充电时，使用随机提供的充电器。
如果充电电池的使用时间达不到预期，请充分放电后再连续充电6小时。
若使用12V车载电源充电，停车时应断开车载充电器。
如需换充电电池，请联系我公司，在公司有关人员指导下换电池。
不可对电池进行拆卸。不可将电池放入火中。
有关废旧电池的处理，遵守当地相关规定，不可随意丢弃旧电池。
请特别注意：电池含有危险性化学物质，容易受到水浸或者加热的影响，在某些环境条件下易燃易爆，还可能造成电击。
设备的保养
严格按照本用户手册的要求使用设备。
应存放在干燥的地方，并且避免高温。
不可将本设备的任何部件浸水。
如果较长时间不使用设备，请务必三个月内充一次电，以免电池失效。
使用注意事项
本设备利用地下线缆的电磁场信号来定位线缆，并给出深度和电流读数，从而实现线缆探测功能。在大多数情况下，线缆的电磁场信号足以使光缆路由探测仪正确地探测地下线缆的准确位置和深度。
请注意：某些特殊场合的干扰因素可能会使目标线缆的电磁场信号发生畸变，从而导致探测数据出现偏差乃至错误。
在探测过程中请按照在培训中所的正确操作方法，分析接收机显示的数据。
请注意管线定位仪探测的深度是指电磁场的深度，也是线缆的深度。
