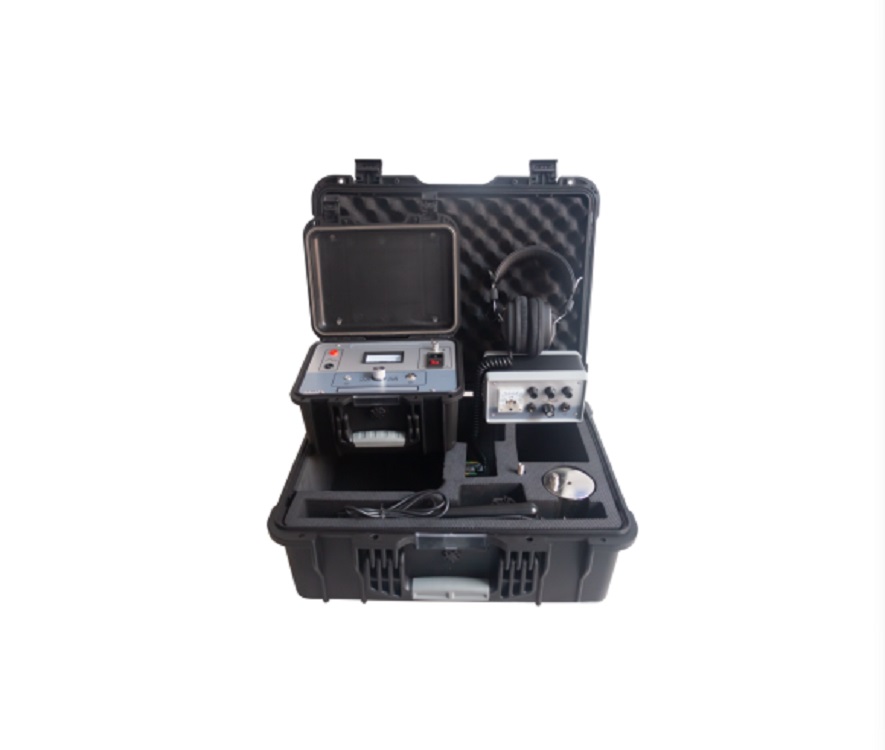

型号:XHLJ504 电缆路径仪 库号：M343594

电缆路径仪 库号：M343594

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

电缆路径仪 库号：M343594
电缆路径仪 库号：M343594
电缆路径仪 库号：M343594
注意：感谢您订购电缆路径仪
为了正确使用，提示如下：

1、请详细阅读本手册，遵守相关注意事项。
2、仪器，严禁剧烈撞击仪器。
3、输出幅度由小到大调节，防止过载。
4、当接入电源打开开关，指示灯不亮时检查保险管是否损坏。
5、路径：确保电缆不带电；回路明确。
6、测试端进行接收机状态调试，然后“顺藤摸瓜”进行探测。

第二章 概述
电缆路径仪是用于在一定范围内探测地埋电缆走向位置及埋设深度的仪器。
路径探测由电缆路径信号发生器和电缆路径信号接收器（电缆故障定位仪附加路径功能）配合测试完成；通过两者之间的配合操作使用，对电缆路径探测。
本路径仪符合《DL∕T 849.3电力设备测试仪器通用技术条件 第3部分：电缆路径仪》相关标准要求。

第三章 产品特点
1.采用传统的电磁感应原理，抗干扰能力强，稳定；
2.具有过流、短路保护功能，；
3.大功率输出，不受电缆长度限制；开路也可以找路径；
4.输出无级可调，适用于各种测试现场，适应能力强；
5.的放大倍数，探测深度大于10米；
6.低低功耗设计，静态电流小于10mA，连续工作大于20小时；
7.模拟表头设计，信号强弱和趋势一目了然；
8.零电平任意调节，适用于各种强弱现场。

第四章
电缆路径仪技术参数
发射机：1.输出信号：15kHz断续
2.输出功率：100W
3.输出电流：0～2A
4.工作电源：220V（1±10%） 50Hz（1±5%）；
接收机：1.放大倍数，50万倍
2.探测精度：±0.2m
3.输出阻抗：350Ω
4.工作电源： 标准9V电池两只；静态电流：＜10mA

第五章 工作原理
电缆路径仪是由探测地埋电缆路径时所需的大功率路径信号发生器和接收机组成。电缆路径仪的基本原理，是采用路径信号发生器(即路径仪信号发射主机)，向被测电缆中输入路径脉冲信号，由此产生电磁波，然后用探棒接收，该接收信号经接收机放大处理后输出，送至耳机和指针表头，测试人员根据耳机中的音峰、音谷和指针表头的偏转程度来判别电缆的埋设路径以及深度。本路径仪采用15kHz的音频信号，配合接收机进行电缆路径和深度的探测。

第二部分 电缆路径仪接收机
技术参数
（1）放大倍数，50万倍。
（2）工作电压：±9V±20%
（3）静态电流：＜10mA
（4）输出阻抗：350Ω

第四章 现场探测注意事项
a) 若信号的“输出”过载或被测电缆有短路现象，路径仪的“过载”指示灯亮，信号源无输出信号；此时应减少信号源的“输出调节”或排除被测电缆短路（好使用“好”相）现象，再按“启动”按钮即可恢复信号源的正常工作。
b) 探测前操作人员应详细阅读使用说明书，做到仪器操作应用自如；在正式探测过程中，应保持“调节旋钮”的稳定状态，这样才能使“相对耳机声指示”的大、小区别、可信，那么被测电缆路径也能准确测定；因此，操作者操作经验熟练程度的高低和经验积累是电缆路径成功探测的必要前提之一。
c) 时时刻刻做好探测标志，标志清晰可信，以免发生不必要的返工重测现象。
d) 当接入电源打开开关，指示灯不亮时检查保险管。
e) 严格按照电力电气行业操作程序、规范进行操作，确保人身和设备完好，从而使探测试验顺利进行。


装箱清单
序号 名称 数量
1 电缆路径仪发射机 1台
2 电缆路径仪接收机 1台
3 电源线 1根
4 路径/识别-输出线 红 1根
5 路径/识别-输出线 黑 1根
6 背带 1个
7 保险管 3A 2个
8 路径探棒 1个
9 头戴耳机 1个
10 电池 9V 2只
