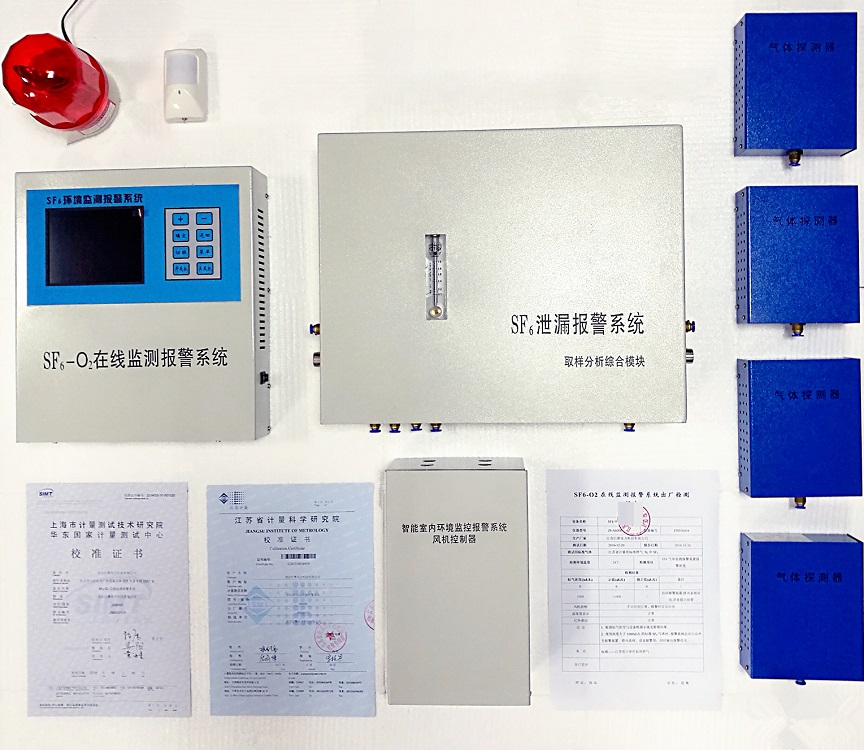

型号:JS-B6000 SF6-O2在线监测报警系统25点位/SF6气体泄漏报警系统25点位 库号：M406743

SF6-O2在线监测报警系统25点位/SF6气体泄漏报警系统25点位 库号：M406743

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

SF6-O2在线监测报警系统25点位/SF6气体泄漏报警系统25点位 库号：M406743
SF6-O2在线监测报警系统25点位/SF6气体泄漏报警系统25点位 库号：M406743
SF6-O2在线监测报警系统25点位/SF6气体泄漏报警系统25点位 库号：M406743
JS-B6000型定量泄漏报警系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室，对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。
   SF6气体作为目前发现的稳定的温室效应气体，踞实验证明在10.5um处具有强烈的光谱吸收特性。SF6激光变送器利用二氧化碳激光器、窄带滤光片、高灵敏低噪声光电探测电路、稳定的光斩波器等设计方法和技术实现了对待测区域中SF6气体浓度的实时、在线高灵敏红外激光光谱遥测。

用激光光谱吸收技术检测，对SF6气体泄漏检测，测量精度可高于百万分之一，检测分辨率达到1ppm量级，重复性好，稳定，使用寿命长，定量分析，实现了大范围连续空间的监测，操作简单，故障率少。

一、产品功能及技术指标

系统分为三大模块：
(1)、气体取样模块，主要完成各测量点气体分别取样功能
(2)、气体分析模块，主要完成SF6定量分析，O2定量分析、温湿度测量功能

(3)、主机及辅助功能模块，主要完成各模块协调工作，显示、报警、启动风机等功能

1、 气体取样模块

功能与参数：

检测点：12路+1路零点校准；可扩充到32路
样气流速：3L/min；气路管道可长达几百米
采样管道：外径Ø6 PU管，内径Ø 4，由于内径小，
可迅速置换完管道气体
取样方式：长寿命电磁泵，低噪声，
内置5µ孔径的过滤器，可过滤空气杂质功能
工作电源：185～250VAC，防浪泳和雷击功能
尺寸：340×420×100

2、 气体分析模块

功能与参数：
SF6检测范围：0～3000ppm，精度不低于50ppm，分辨 率：1ppm

O2检测范围：0～25.0% 误差：＜0.5% 分辨率：0.1%

温度显围：-30～+100℃

湿度显围：0～RH

工作电源：185～250VAC，防浪泳和雷击功能

自动加强跟踪可疑测量点功能，防止误报

尺寸：290×380×135

3、气体分析取样综合模块

紧凑型定量系统，主要由监控主机、取样分析综合模块、风机控制器等模块组成。与普通定量报警系统相比，由于将SF6取样模块和分析模块压缩成一个综合模块，

系统结构上加小巧，安装加简单。适合面积较小的场合，节省投入成本。

功能与技术参数：综合以上气体取样模块和气体分析模块

4、 JS-B6000型系统主机
（1）功 能：

◇ 环境中氧气含量监测显示功能
◇ 环境中SF6气体含量监测显示功能

◇ 环境中温、湿度监测显示功能

◇ 缺氧报警功能
◇ SF6气体含量标报警功能

◇ 定时排风功能
◇ 缺氧或SF6含量标，强制排风功能

◇ 人工强制排风功能

◇ 上次排风显示功能

◇ 实时显示各种参数功能

◇ 历史资料查询功能

◇ 支持远动系统遥测遥信

◇ 的每天自动零点校准功能，自动克服漂移和误报

◇ 巡检间隔用户可调。可疑检测点自动加强跟踪功能

◇ 发生报警时，自动开启风机和声光报警
◇ 用户可调整SF6、O2的报警参数

◇ 支持RTU遥测遥信功能

◇ 报警数据记录存储功能,长寿命设计

◇ 大彩屏液晶LCD显示，人性化操作界面

◇ 只需增加有限成本，检测点可扩充一倍，加大检测密度

◇ 宽工作电源设计185～250VAC，防浪泳和雷击功能

◇ 人体感应，自动启动风机或语音系统

◇ 显示稳定，很好地解决了数据漂移地问题

◇可选择与上位计算机连接，实现远程监控，并进行事件记录与历史事件记录

（2）主要技术参数：

★ 主机尺寸： 290×314×76
★ SF6浓度检测范围：0～3000PPM ，误差小于10ppm
SF6浓度检测小示值：1ppm

泄漏报警阀值： 1000ppm 或 可调
报警误差：±5％设置值

★ 氧气浓度检测范围：0～25%
氧气测量精度：＜0.5%（0.4%，O2在21％）
氧气浓度检测小示值：0.1%

★ 缺氧报警阀值：18.0%（可调）

★ 温度显围：-30～100℃

★ 湿度显围：0～RH

★ 检测点：标准配置8点（可扩展到36点）

★ 数据记录功能：报警事件自动记录，存储，自动新

★ 报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出

★ 支持RTU远程启动风机功能

★ 支技红外人体检测，自动启动风机或语音提示

★风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配

★风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等

★ 主机多种形式：壁挂式；仿windows界面，用户界面友好

★通过RS485支持测量数据远传输出如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况 (需用户另行选配)
