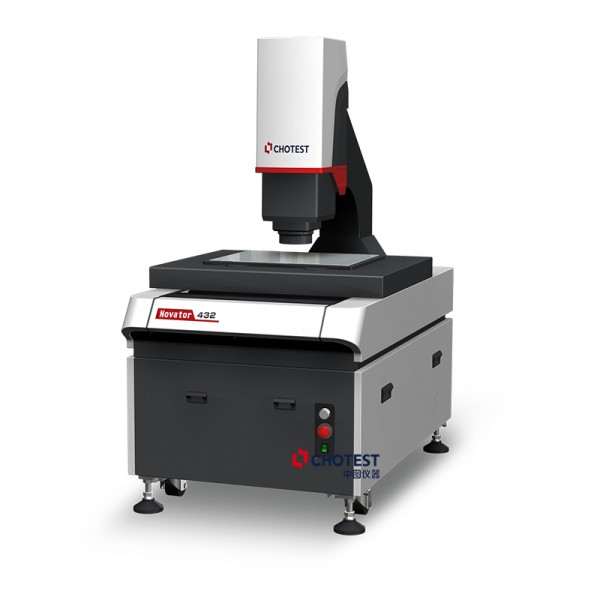

Novator系列 二维影像仪

中图仪器Novator系列二维影像仪可以自动抓取数据点，测量点、线、圆、弧、椭圆、矩形等几何特征，自动分析测量特征的各种参数，如宽度、直径、位置、直线度、圆锥度、圆柱度等各种几何尺寸。

深圳市中图仪器股份有限公司成立于2005年，致力于全尺寸链测量仪器及设备的研发、生产和销售。

中图仪器坚持以技术创新为发展基础，拥有一支集光、机、电、信息技术于一体的技术团队，历经20年的技术积累和发展实践，研发出了基础计量仪器、常规尺寸光学测量仪器、微观尺寸光学测量仪器、大尺寸光学测量仪器、常规尺寸接触式测量仪器、微观尺寸接触式测量仪器、行业应用检测设备等全尺寸链仪器及设备，能为客户提供从纳米到百米的测量解决方案。
中图仪器的销售和服务网点遍及全国三十多个省、市、自治区，产品远销欧、美、东南亚等海外市场，坚持为客户提供高质量的产品和服务。
中图仪器还将继续专注于测量检测技术的发展，自强不息、知难而上、勇于创新，为中国制造技术的快速发展贡献力量！

影像仪适用于所有精密测量的应用领域，如机械、电子、仪器、五金、塑料等行业。尤其是全自动影像测量仪在测量一些弱边缘特征(如过渡曲线、圆角加工等)时能完成自动抓取，在保证精度的前提下，可以自动抓取产品的边界和表面，测量效率更高。

中图仪器Novator系列二维影像仪可以自动抓取数据点，测量点、线、圆、弧、椭圆、矩形等几何特征，自动分析测量特征的各种参数，如宽度、直径、位置、直线度、圆锥度、圆柱度等各种几何尺寸。仪器特点是可以自动抓取产品的边界和表面，尤其是在测量一些弱边缘特征(如过渡曲线、圆角加工等)时能完成自动抓取。结合专用测量软件对测绘要素数据进行处理、评价和输出，在保证精度的前提下，测量效率更高。

技术规格

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.Novator系列二维影像仪可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

Novator系列二维影像仪将传统影像测量与激光测量扫描技术相结合，支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面。

产品优势

激光扫描成像、3D复合测量

1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。

2.支持线激光3D扫描成像，可实现3D扫描成像和空间测量。

3.VisionX测量软件支持多种轮廓测量和3D空间测量，无缝连接2D/3D混合测量。

频闪照明光源、高速硬件飞拍

1.具备频闪照明光源，支持频闪和普通双模式。

2.支持飞拍模式测量，测量效率提升5~10倍。

3.融入中图闪测仪的拼接测量功能，发挥综合优势。

可更换RGB表光、独立升降表光

1.可更换RGB表光和白色表光，适应多种复杂颜色和材料表面。

2.表光可独立升降，更好的观察样品表面。

3.支持六环八分区表面光、透射光、同轴光分段编程控制。

自动测量，批量更快

1.程序匹配工件坐标系，自动执行测量流程。

2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量。

3、CNC固定坐标系模式下，可快速精确地进行批量测量。

Novator系列影像仪在镜头端搭载着高清广角镜头，能够清晰地观察到产品整体形状，支持实时图像与图片两种成像导航方式，能够更好地帮助初学者实时观察到整个样品，实现产品快速定位、精准测量，提高测量效率。
