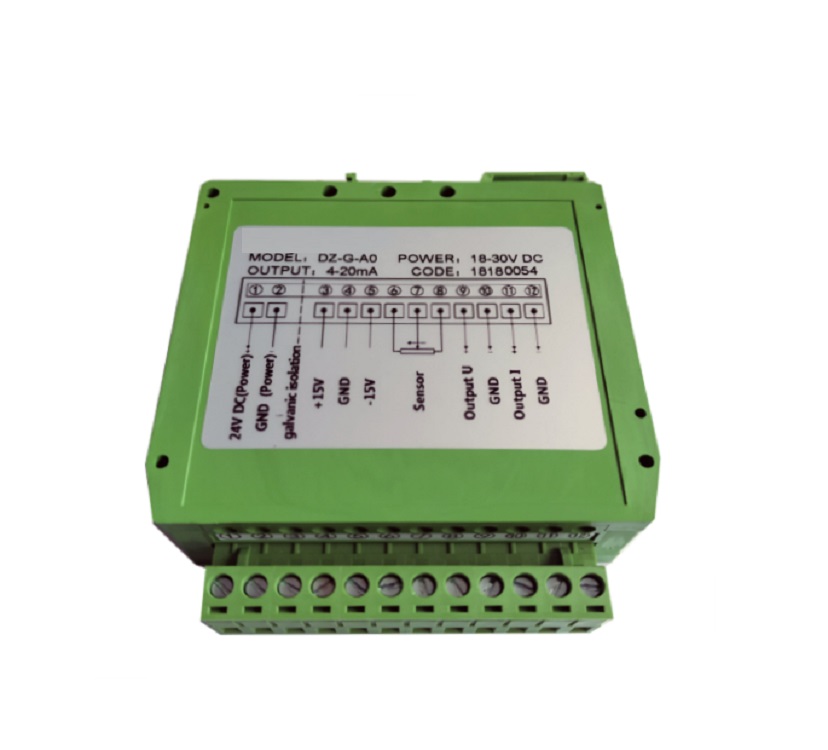

型号:M327543 信号隔离变送器（）

信号隔离变送器（）

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

信号隔离变送器（）
信号隔离变送器（）
信号隔离变送器（）
隔离变送器，输入：直流电流信号4--20ma带24V直流
输出：直流电流信号4--20ma带24V直流输出

特点：
• 专为电位计式位移传感器和角位移传感器配置的信号调节装置
• 带电隔离型 （带 DC/DC 变换器）
• 标准输出信号：电流、电压、数字
• 的线性度
• 极低的温度漂移（典型温漂值为 20 ppm/K ）
• 标准导轨固定安装

该信号转换器提供一个非常稳定的恒定电压给位移传感器，传感器滑刷上的信号来自无负载的高阻抗输入端，此信号能被转换成与所测位移成正比例关系的标准信号输出。

信号转换器所具有的优良的线性度、极低的温漂以及与传感器相匹配的信号处理方式等保证了位移传感器在使用过程中具有杰出表现；即便在信号传递距离很远的工况下，也能保证传递的性和抗干
扰。

用户可以分别对转换器输出信号的零点和信号输出范围在较大范围内进行调整；即便实际测量长度小于传感器的大可测长度，也可将转换器的输出信号转换成标准值输出。该产品电路被封装在一个绝缘塑料机壳内。此机壳可固定在标准的 DIN EN 50022 安装轨道上。该信号转换器具有很宽的电压适应范围，可直接使用未经稳压的直流电源。

带电子隔离的信号转换器中使用了高质量的 DC/DC 变换器用于隔离供电电源和输出信号回路。无论输出单极或双极信号，都是同一个硬件结构。

另外，信号转换器可提供一个单独的 +/-15 V电源，可用作传感器电 路的输入电源，例如输入给 LSM 系列传感器。

机械参数 单位
尺寸 见尺寸图
防护等级 IP 50
螺纹接线端子 1.5 (AWG 14) mm
2
安装固定导轨 35 (DIN EN 50022) mm
重量 约 100 g
电气参数
工作电压 18 ... 30 VDC
输入阻抗 > 10 M Ω
接反电压保护 集成式
功耗 70 mA
提供给位移传感器的高稳定且
带短路保护的内部参考电压 10 VDC
位移传感器的允许连接阻抗 ≥ 700 Ω
调节范围
零位 -30 ... +20
增益 0.65 ... 2
%
线性度 0.01 ( 通常 ) %
温度系数 * 20 ( 通常 ) ppm/K
工作温度范围 -25 ... +70 ℃
注： 温度系数将影响输出电流和输出电压。若为输出电流信号，则电压要通过连接负载阻抗获取，故负载阻抗的温度系数也加以考虑。
