LUX 天燃气流量计

LUX天燃气流量计属于速度式流量计，利用流体漩涡的进步现象，采用压电晶体作传感元件结合单片机技术设计而成，具有流量范围宽，计量准确可靠等特点。适用于单相气体流量或总量的计量。广泛应用于石油、化工、冶金及城市燃气管网等部门气体流量的计量。本产品于2000年4月通过产品定型鉴定，整机性能在同类产品中处于水平。
本流量计执行JJG198-94《速度式流量计检定规程》和Q/ZCY 10-1999企业标准。

二、旋进漩涡流量计原理

当沿着轴向的流体流量传感器入品时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。此时，漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。

三、旋进漩涡流量计特点
1、电路采用表面贴装工艺、结构紧凑、可靠性高
2、采用微功耗高新技术，凭内、外电源均可工作，整机功耗低；
3、采用高性能微处理器和现代滤波技术，软件功能强大，性能优越；
4、无机械可动部件、稳定性好、不易腐蚀、无需机械维修；
5、前后直管段要求低，前≥3DN，后≥1DN；
6、采用高对比度的液晶显示器，可显示累积流量和瞬时流量，读数方便，清晰直观；
7、仪表具有密码设置功能，防止非法作弊设定；
8、仪表具有停电数据保存功能；
9、新地显示流量值，并带有脉冲信号和（4~20）mA标准模拟信号远传输出，便于和二次仪表连接。

四、旋进漩涡流量计技术性能指标

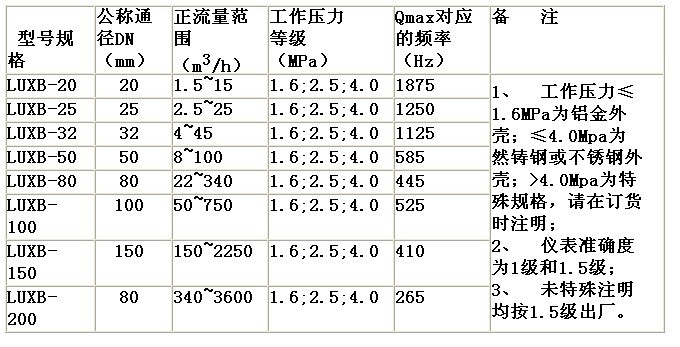

1、 型号规格、基本参数见下表

注：随着压力的增大流量范围也随之扩大。

2、工作电源
内电源：3V锂电池，功耗≤0.3mW，可使用两年；
外电源：24VDC±15%，功耗≤1W。
3、输出信号
脉冲信号：三线制脉冲信号输出，传输距离≤200m;
（4~20）mA标准模拟信号：线性对于（0~Qmax）m3/h流量范围的模拟信号，传输距离 ≤1500m，接管方式为两线制或三线制。
RS485通讯接口信号，直接与上位机联网，可远传仪表相关参数及实时数据等。同时与专用MODEM可带8台流量计。
4、防爆等级：Ex DⅡBT4

五、旋进漩涡流量计使用条件
环境温度：-30摄氏度~+55摄氏度
相对温度：5%~95%
介质温度：-30摄氏度~+80摄氏度
大气压力：86kPa~106kPa
