磁性材料的磁滞回线和磁化曲线表征了磁性材料的基本磁特性。在工业、交通、通讯、电器等各领域，大量应用各种特性的铁磁材料。因此，磁性材料基本特性测量，在实用上及大学物理实验中都显得非常重要，并被列入各类高等院校的物理实验教学大纲中。
FD-BH-C型静态磁滞回线测量实验仪具有以下优点：
1. 用高精度数字特斯拉计测量材料磁路间隙中的磁感应强度B，测量准确度高；
2. 在测量材料直流磁特性时，对样品进行退磁和磁锻炼，增加学生学习磁学基本概念以及动手操作的机会；
3. 测量间隙中的磁感应强度分布以及对磁场强度H的计算(包括因间隙引入的修正)，能使学生进一步加深对安培回路定律的了解；
4. 本仪器提供三种不同磁性材料进行实验，能扩大学生对各种典型材料磁特性的了解。
FD-BH-C型静态磁滞回线测量实验仪主要由数字式特斯拉计、恒流源、磁性材料样品（3种样品）、磁化线圈、电流换向开关、霍耳探头移动架、连接线等组成，仪器装置如图1所示。

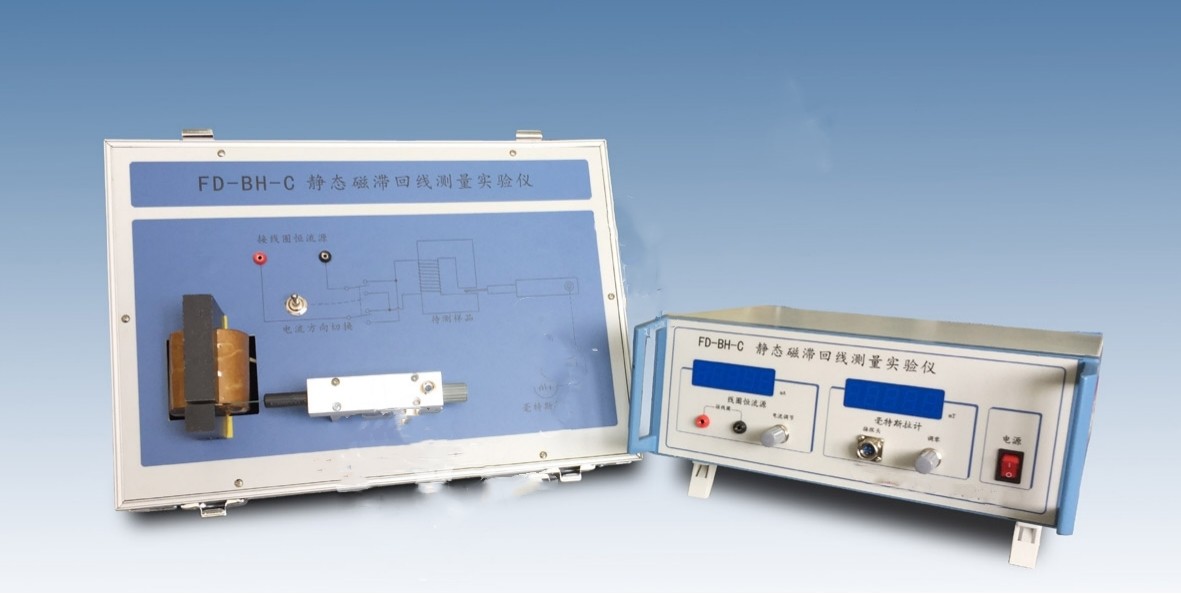

图1 静态磁滞回线测量实验仪仪器装置
三、技术指标
1. 数字式特斯拉计： 四位半LED显示；量程2.000T；分辨率0.1mT；
2. 霍耳探头： 可移动距离：大于20cm；
3. 恒流源： 四位半LED显示；0-600.0mA连续可调；
4. 磁性材料样品(3种样品)： 条状矩形结构；截面长2cm；宽2cm；间隙2mm；
平均磁路长度=0.238cm（样品与固定螺丝为同种材料）；
5. 磁化线圈： 总匝数N=2000。
四、实验项目
1. 用数字式特斯拉计测量磁性样品中剩磁的磁感应强度B和位置X的关系，测量沿X方向磁感应强度的均匀范围；
2. 学习待测磁性样品的退磁，测量样品的初始磁化曲线；
3. 在待测样品达到磁饱和时，进行磁锻炼，测量材料的磁滞回线；
4. 学习安培回路定律在磁测量中的应用。
五、注意事项
1. 仪器接通电源后须预热10分钟，再进行实验；
2. 数字式特斯拉计调零方法：将霍耳探头移至远离磁性材料样品时，若样品已消磁或磁性很弱，可调节特斯拉计的调零电位器，调至读数为零；
3. 磁性材料样品退磁方法：将霍耳探头移动到样品间隙中间位置，向上拨动换向开关，调大电流至600mA，然后逐渐调小至零，再向下拨动换向开关，逐渐调大电流使输出电流为500mA，再逐渐调至零，如此使电流不断反向，逐渐减小线圈电流的，不断重复该过程，终使剩磁降至零，即数字式特斯拉计示值趋于零，即完成对样品的退磁；
4. 霍耳探头请勿用力拉动，以免损坏；
5. 霍耳探头的位置可借助移动架上指示的标尺读数记录；
6. 绝大多数情况仪器均能退磁到零（0mT），但由于某些样品矫顽力较大，若能退磁到2mT以下亦可以认为“基本退磁”；
7. 霍耳元件是在探头距离末端3mm左右处，而不是恰好在末端。
