UFD-Z6E 电力型声探伤仪/声探伤仪 库号：M406972

电力型声探伤仪/声探伤仪 库号：M406972

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

电力型声探伤仪/声探伤仪 库号：M406972
电力型声探伤仪/声探伤仪 库号：M406972
电力型声探伤仪/声探伤仪 库号：M406972

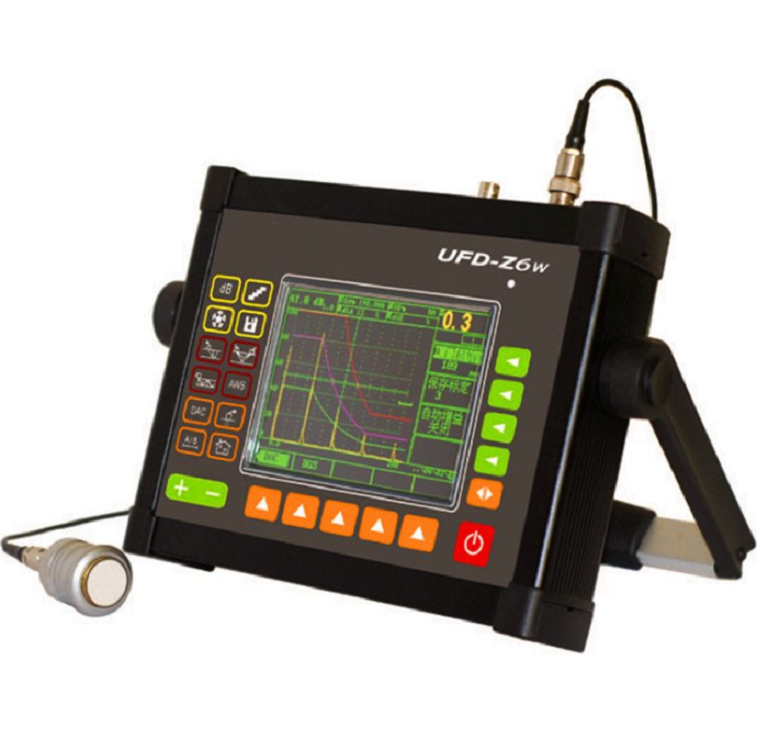

UFD-Z6E是为电力行业量身打造一款型探伤仪。集B扫功能、快速切换工艺通道、可调方波激励、窄带滤波器组等技术为一体。针对电力行业绝缘子内部缺陷（裂纹、夹杂、气孔等）实现快速、准确、定位、评估。

UFD-Z6E采用LCD工业级宽温高亮TFT彩色液晶和5级背光，适合各种光线下操作。操作界面人性化设计风格，内置探伤标准，操作简单实用、显示直观明确。自动校准探头数值。三种孔径参考标准。5条DAC曲线符合标准。


性能

支柱绝缘子、瓷套按键，一键即可开始工作

支柱绝缘子、瓷套爬波探头、纵波小角度、横波探头

绝缘子探伤试块

快速切换工艺通道

内置常用电力工艺标准



通用性能

方波激励：适用难以穿透复合材料

可调方波激励技术，实现与探头匹配。适用于难以穿透的各种材料。

对于声波衰减较厉害复合材料、铸件、厚板尤其，

具有穿透力和信噪比；对检测薄工件和复合材料有高的分辨率。

窄带滤波器组(Z)

在常规宽频带滤波基础上增加了多个常用的窄带滤波器，信号通过与探头匹配窄带滤波器，可获得很好的信噪比，从而抑制了噪声。（达到无杂波效果）

达到10位高精度AD采样

长待机：10/20小时，摆脱充电烦恼

高亮真彩，强光可见，屏幕亮度5级可调，节电

工业级宽温硬件操作，元器件，极低故障率

镁铝合金外壳，坚固耐用，防止电磁干扰



功能

U盘存储，即插即用

无需驱动，支持热插拨。实现探伤报告存储、拷屏打印。

二维编码B扫描 直观显示缺陷位置

B扫观察缺陷模式，能够产生对比效果，便于缺陷分析判断。

通过:灰度/彩色调色板自动显示缺陷危害程度。

实时对比观测A扫波形和B扫图像

大容量数据储存：3200个数据组

5条智能DAC曲线，符合JIS和API标准

实用DGS曲线:大平底、平底孔、通孔三种参考类型



操作

常用功能一键直达

菜单布局合理

自动校准：声速、探头延迟、角度/K值

性能指标

检测范围

1.0~15000mm

检测分辨率

0.01mm(<100mm) 1mm(>100mm)

声速

500~20000m/s 20个固定声速

显示延迟

-20~3400us 分辨力: 0.1us

探头延迟

0~99us 分辨力: 0.01us

自动校准

通过两个已知参考回波自动校准声速和探头延迟

线性误差

水平 ≤0.1% 垂直 ≤3%

动态范围

≥36dB

灵敏度余量

≥64dB 200mmФ2平底孔

外型尺寸

240×180×50mm

重量

1.9Kg（包括电池组）

工作环境

温度：-20℃~70℃ 湿度：5%～90%

发射脉冲

激励脉冲

方波/负尖脉冲

脉冲宽度

50-2000ns

脉冲幅度

50-500V

发射重复频率

脉冲发射重复频率PRF连续可调

阻尼匹配

50/150/400Ω

接收系统

检测模式

脉冲回波/发射接收/透射

测量方式

峰值/边沿

增益

0~110dB 步距0/0.1/0.2/0.5/1/2/6/12/自定义

检波方式

正/负半波/RF/全波

频率带宽

0.3~1 / 0.5~4 /2~15MHz宽带滤波

1/2.5/5/10/15MHz窄带滤波

显示

LCD

5.7”工业级宽温高亮TFT彩色液晶

背光亮度

5级可调

显示刷新率

不小于60Hz

GUI主题

简约/经典/灰度/强光/弱光5种，用户可通过设置文字、A扫波形、背景、坐标颜色自由定制主题

闸门/测值/报警

闸门

A/B两个独立闸门

测值显示

5个测值显示区，其中1个为主显示区，

可选择测值内容

SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBtB/dBrA/dBrB/SBA/DBA/PBA/LA/LB

报警

闸门独立逻辑报警，厚度测量阈值报警

存储

通道参数

20组

A扫波形

3200组

厚度值

32万个，线性

波形录像

10分钟

波形参考

4幅参考波形

输入输出

探头连接

LEMO或BNC

通讯

RS232

区域

时钟

实时显示日期时间

语言

中英文

单位

mm/inch

电源

电池

高能锂电池，具有过充过放保护

电源监测

基于库仑计量的电池能量监测，百分比/续航时间显示剩余电量

工作时间

可连续工作20小时以上

电源适配器

输入100~240V/50~60Hz 输出9VDC/4A



动态回波

数字本质，模拟性能

U盘存储

可直接存储拷屏/波形/厚度三种数据报告

闸门展宽

对关心的闸门区域内细节进行观察分析

二维编码B扫描

厚度/轮廓扫描；灰度/彩色调色板设置

回波编码

坐标/波形两种编码方式，便于跨距计算

曲线冻结

全部/峰值记忆/对比/包络/延时包络

特征指示标记

波前声程测量和波幅测量位置指示

CSC曲面校正

可根据探头角度、工件厚度和曲率直径对测值进行修正

锁定

各菜单可独立锁定从而避免系统相关参数调节；数据组亦可锁定避免数据误删除

屏幕保护

待机/文字/关机

当量曲线

DAC曲线

可记录30标；自动增益；任意顺序标定；标定/编辑两种修正方式；考虑了材料衰减和表面补偿因素；5条增益可调评估曲线符合JIS和API标准

DGS曲线

适用于大平底、平底孔、通孔三种参考类型考虑了参考衰减、材料衰减和表面补偿因素 缺陷评估方式：当量大小/当量增益/百分比

基本配置

标配

主机

直/斜探头

探头线

充电器 电池

1台

2只

1条

1个

1组

说明书

包装箱

耦合剂

1本

1个

1瓶

可选配置

选配

界面闸门

用于水浸等有中间介质情况探伤

打印机

TP串行打印机，可直接打印拷屏/波形/厚度三种数据报告

通讯

USB
