HPLWGY 溶剂油流量计、溶剂油流量表

金湖华普仪表厂

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：HPLWGY

更新时间：2012-12-21

浏览次数：1277

公司地址：江苏省金湖县经济开发区同泰大道95号

15152838722 王宇(先生)

点击查看联系电话在线询价

产品简介

溶剂油流量计、溶剂油流量表金湖华普自动化仪表有限公司热线：0517-86913345 15152838722一、涡轮流量计原理当被测流体流过传感器

公司简介

金湖华普自动化仪表有限公司是国内重点测控工程成套单位，化工部、冶金部、电力部、轻工部定点生产配套企业。主要生产流量计、变送器、调节阀控制系统的设计、开发、生产及装置总成技术的销售、服务工作。经过多年发展，凭借先进的企业经营、高质量的生产管理及优秀的市场服务体系，我公司生产的电磁流量计，涡街流量计，V锥流量计，孔板流量计，涡轮流量计，超声波流量计，旋进旋涡流量计，玻璃转子流量计，金属管浮子流量计，威力巴流量计，转子流量计，蒸汽流量计，靶式流量计，湿式气体流量计，等流量计产品广泛应用于石油、电力、化工、冶金、制药、自来水等行业并远销东南亚与中亚地区。我公司还可根据客户的要求加工订制各种特殊规格的流量仪表及液位计。我公司拥有生产流量仪表的液体和气体检定设备，设备精度可达到0.2级，可为同行业或用户提供各种液体、气体流量仪表的检定、校验服务。

公司座落在美丽富饶的高邮湖畔，有“天下第一荷花”美称的鱼米之乡——金湖境内，交通方便，东临京沪高速、西靠宁连高速、盐金线贯穿境内。

我公司是江苏省“明星企业”、江苏省“高新技术企业”、江苏省“重合同守信用单位”、企业资信等级AAA级、质量保证体系完整，并通过IS09001质量体系认证。公司拥有一批长期从事自动化控制研究的设计、研制、安装调试的专业高科技人才，为各行业提供了满意的成套系统。荟萃实力雄厚的专业队伍，积淀丰富的技术，管理经验，涵盖全国的营销网络和分支机构，能够快速，便捷的为用户提供技术服务。在互联网商务的时代浪潮中，公司专门成立了电子商务部，依靠专业的网络技术力量和电子商务贸易手段，实施对传统经济和资源的整合以及大范围快速的拓展市场。公司成立以来凭借良好的信誉及优质的服务已经与各地区的生产厂商建立了长期稳定的商业贸易伙伴关系。

公司坚持“科技、创新、质量、服务”的发展方针，继续秉承“打造产业航母、贡献民族经济”的宗旨，在今后的发展中，将继续致力于品牌建设，不断培育新的经济增长点，把“华普”建设为国际品牌企业。

本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌。

展开

产品说明

溶剂油流量计、溶剂油流量表——金湖华普自动化仪表有限公司热线：

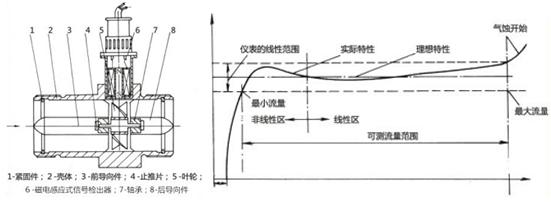

一、涡轮流量计原理

当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

二、涡轮流量计技术参数

表1技术性能：表1

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
仪表口径及连接方式	(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接
精度等级	±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316(L)不锈钢等
被测介质温度(℃)	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	4-20mADC电流信号(LWGY-□C型)
供电电源	LWGY-□B型：自带锂电池供电(可连续使用3年)；LWGY-□C型：+24VDC
信号传输线	2×0.3(二线制)
传输距离	≤1000m
信号线接口	内螺纹M20×1.5(LWGY-□C型)
防爆等级	ExdIIBT6
防护等级	IP65

测量范围及工作压力：表2

仪表口径(mm)	正常流量范围(m³/h)	扩展流量范围(m³/h)	常规耐受压力(MPa)	特制耐压等级(MPa)(法兰连接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5(法兰)	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

三、涡轮流量计特点

.高度,一般可达±1%R、±0.5%R,型可达±0.2%R；

.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到高的度，在贸易结算中是优先选用的流量计；

.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

.可获得很高的频率信号(3~4kHz)，信号分辨力强；

.范围度宽，中大口径可达1:20，小口径为1:10；

.结构紧凑轻巧，安装维护方便，流通能力大；

.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

四、涡轮流量计分类

1．按仪表功能分类，HPLWGY系列涡轮流量计可分为2大类，即：

■涡轮流量传感器/变送器

■智能一体化涡轮流量计

2．功能说明

涡轮流量传感器/变送器

该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA)；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量产品均分为基本型和防爆型(ExdIIBT6)两种，外形如图

按照不同的输出信号，该类产品可分为HPLWGY-N型和HPLWGY-A型

图1 基本型传感器/变送器	图2 防爆型传感器/变送器

HPLWGY-N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；

HPLWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。

智能一体化涡轮流量计采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
