大泽动力500立方柴油水泵TO500PM

大泽动力500立方柴油水泵TO500PM
本型多级锅炉泵是单壳体、单吸、多级臣式节段式离心泵结构，多级泵的垂直，出口垂直向上具体结构如下
  定子部分：主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上。
柴油机自吸水泵标准供货范围：
1） 柴油机泵机组：柴油机、水泵、联轴器、冷却风扇、散热水箱、钢结构底座（含机底油箱80-120L根据用户要求可加大）、蓄电池及联结导线、排气消声器、控制屏。
2）柴油机水泵机组标准设计为泵组、机底油箱、控制屏、蓄电池组复合一体型。
3） 按客户要求可设计成柴油机自吸泵组、机底油箱、控制屏、蓄电池组、户外防雨箱体复合一体户外型。

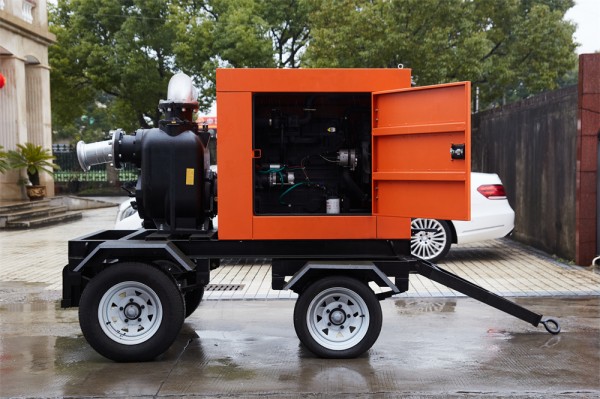

4）柴油机水泵机组按客户要求可设计成拖车（四轮或二轮）移动型。


大泽动力500立方柴油水泵TO500PM 移动从源头水泵转子部件：主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

  平衡机构：本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

  旋转方向：从电机端看，泵为顺时针方向旋转。

大泽动力500立方柴油水泵TO500PM大泽动力泵组可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污及防涝工程、农业灌溉等。该泵组具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便、一体式或户外型可移动设计等特点.
户外用柴油水泵泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。

  叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。

产品型号TO500PM

品牌： 大泽勭力

流量： 500立方/H

吸成： 6m

扬程： 11m

进水口径： 10寸

出水口径： 10寸

发动机型号： TO4100DZ

燃油类型： 柴油

功率： 41KW

转速： 1500r/min

气缸数： 四缸

进气方式： 涡轮增压

冷却方式： 闭式水冷

油耗： 206g/kw.h

效率： 80%

启动方式： 电启动

移动拖车： 配带

防雨罩： 配带

参考尺寸： 参考重量

重量；  KG 1100kg

尺寸mm 2600*1550*1750
