HDQX1-2库号：M402015 船舶气象仪/气温、气压、相对湿度、风向、风速、航速航向

船舶气象仪/气温、气压、相对湿度、风向、风速、航速航向

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

船舶气象仪/气温、气压、相对湿度、风向、风速、航速航向
船舶气象仪/气温、气压、相对湿度、风向、风速、航速航向
船舶气象仪/气温、气压、相对湿度、风向、风速、航速航向
一、主要用途
本仪器主要用于各种类型的舰船、海洋石油钻井平台以及海洋口岸气象台站，通过有线及遥测迅速提供准确的气象等数据：
1．瞬时合成风速与瞬时合成风向。
2．2分钟平均合成风速与2分钟平均合成风向。
3．瞬时真风速与真风向。
4．2分钟平均真风速与2分钟平均真风向。
5．空气温度与空气相对湿度。
6．大气压力。
二、特点
1．采用工业的12英寸的电容触摸液晶屏。分辨率为1024×768。即使在夜间或灯火管制的情况下，也能清晰地显示测量数据。可在-10℃~+40℃环境温度下使用。
2．图形化的动态界面，中文/英文显示，人机对话功能屏幕显示，使用直观。
3．每秒对各要素采样一次，全天连续、自动观测。整点观测：风速、风向、气压、气温、相对湿度等要紧的采样方式和数据处理方法符合《海洋调查规范》、《海洋监测规范》和《船舶海洋水文气象辅助测报规范》的要求。可在非正点观测的任意时间内启动与正点观测方法、内容相同的观测。
4．自动观测数据按设定时间周期进行存储。
5．具有全天连续、自动显示温度、相对湿度、真风速、真风向、航速航向等各要素的功能，新率每秒一次。
6．具有连续分显示器功能，并能通过RS422通讯接口向船上其他设备（如：VDR）提供观测数据，并且具有与船用局域网连接能力，并实时向连接的系统或设备传送所测得的气温、气压、相对湿度、风向、风速、航速航向及其他相关数据。
7．具有打印功能（选配），可选择手动打印和自动打印。
8．具有大风报警、高温报警、低温报警、高湿报警、高压报警、低压报警功能，报警值可根据用户要求设置。
9．具有中英文显示功能。
三、系统总图

系统示意图
3.1主机示意图
用途：显示各测量值与系统控制
外形尺寸（mm）：
310（长）263.3（宽）65（厚）
安装方式： 立式、挂壁、嵌入式
安装位置： 驾驶室
主机示意图

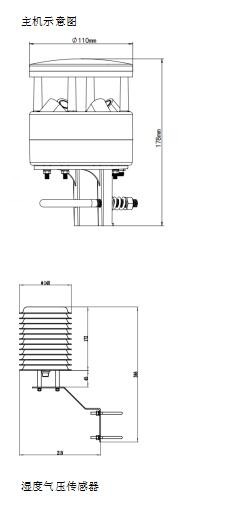

3.2测风传感器示意图
用途：测量视风速和视风向，并输出到主机
外形尺寸（mm）：Φ110×178
安装方式： 立式（配安装支架）
安装位置：室外通风且较高的地方， 如桅杆等。 旋桨式测风传感器示意图
3.3 温湿度气压传感器示意图
用途：测量温度、湿度和大气压力数据，并输出到主机
外形尺寸（mm）：Φ140×366
安装方式： 立式
安装位置：室外通风且较高的地方，远离热源。
温湿度气压传感器

3.3
外形尺寸（mm）：110x110x110
安装方式：立式
安装位置：甲板通风处，远离
热源。
3.4 打印机示意图（选配）
型号：DPU-414 打印机
电源：AC220/110V（配适配器）
尺寸（mm）：
160×170×66.5（机身，不计凸面部份）
热敏打印纸规格：
TP-411L（纸宽112mm，长约28M）
四、显示术语
1．视风速(风向)：空气的速度(方向)与舰船的航速(航向)矢量迭加后的速度(方向)，即：瞬时合成风速(风向)简称合成风速(风向)。
2．平均风速(风向)：2分钟合成风速(风向)的滑动平均值。
3．真风速(真风向)：空气的速度(方向)。
4．平均真风速(真风向)：2分钟真风速(真风向)的滑动平均值。


五、技术参数
1．传感器测量范围
测量项目 测量范围 准 确 度 分 辨 率
瞬时相对风速 声波 （060）m/s 0.3m/s或3% 0.1 m/s
平均相对风速 声波 （060）m/s 0.3m/s或3% 0.1 m/s
瞬时相对风向 声波 （0360） 小于3 1
平均相对风向 声波 （0360） 小于3 1
气 温 （-40~+80）C 0.3C 0.1C
相对湿度 （0100）%RH ±5%RH 0.1%RH
气压 （3001100）hpa 1hpa 0.1hpa
2．主机正常工作条件：
主机应放置在舱内或室内，室内温度-10℃～+40℃，相对湿度＜85％的环境中，应注意防止曝晒、雨淋、风吹和灰尘侵扰。
3．电源：直流24V
仪器成套性

序号 名称 数量 备注
1 主机 1 含供电单元 室内安装
2 风速风向传感器 1 室外安装
3 温湿度气压传感器 1 室外安装
5 随机电缆、安装附件等 1
6 打印机 1 选配
