M241691-GGS-E型煤层高压注水流量计是煤矿井下采煤工作面进行煤层注水的计量设备。

一、特点：

1.能同时测定煤层注水的水量、流量及注水压力；

2.水量指示器采用数字字轮式，直观易读，摆脱了因井下工人不会读数而影响对煤层注水资料的收集。

3.水表计量按照计量检定规程 JJG585-89 ；

4.外壳采用抗磁抗冲击抗摩擦火花材料；

5.压力指示器中，设计并安装了专门的抗脉冲阻力杆，使压力指示器的使用寿命大大提高，并能够准确地进行读数。

二、主要用途：

M241691-GGS-E型高压注水流量计主要用于测量煤矿井下采煤工作面进行煤层注水时的注入煤层中的水量，流量及注水压力。也可用于测量其它高压条件下(如高压喷雾)的水量，流量及水压。

三、主要结构及工作原理：

1.M241691-GGS-E型高压注水流量计主要由上壳体、下壳体、叶轮、叶轮盒、承压板、水量指示器及压力指示器等组成，

2.工作原理：

高压注水流量计安装在注水系统管路中。水流入表后，过滤罩沿叶轮盒下腔切线进入叶轮盒，推动叶轮旋转；水在叶轮盒中旋转上升进入叶轮盒上腔切线流出；叶轮旋转经其上面的永磁体带动承压板上面的轮转动，轮带动水量指示器中的计数机构记录流经水表的水量。煤层注水的压力直接经测压孔，通过压力指示器指示。

DN25
1．大流量：7 m3/ h
2.公称流量： 3.5m3/h
3.小流量：0.28 m3/h
4. 测压范围：0-25Mpa
5.测量误差：±0.2%
6.小读数：0.001m3
7.质 量：8Kg

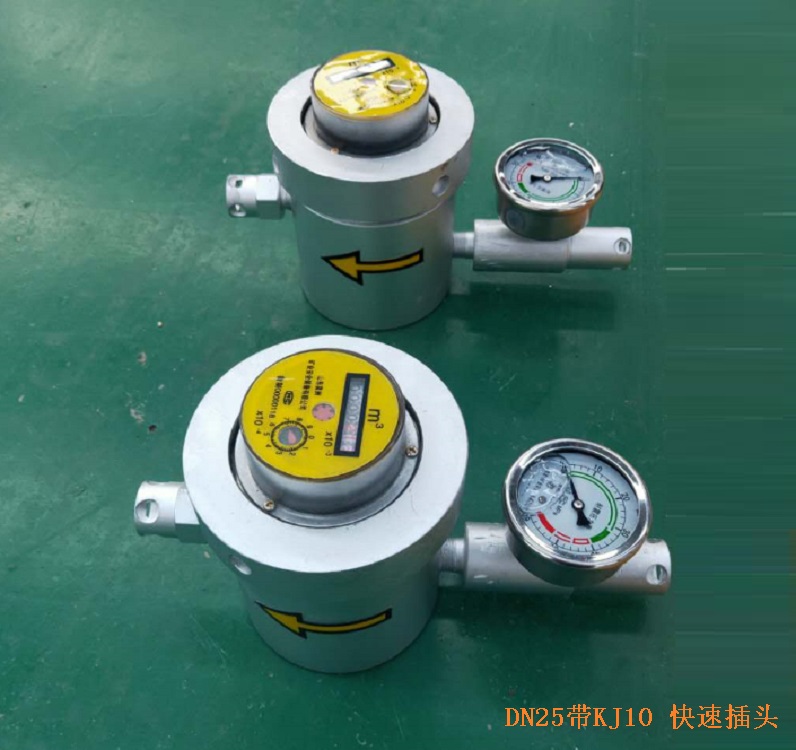

8.配KJ10 快速插头连接

五、使用条件
1.水温：4-40℃
2.水质：无腐蚀性的工业用水或饮用自来水。
3.水压：≤25MPa

DN50
技术特征
1．大流量：30m3/ h
2.公称流量： 15m3/h
3.小流量：1.2m3/h
4. 测压范围：0-25Mpa
5.测量误差：±2%
6.小读数：0.001m3
