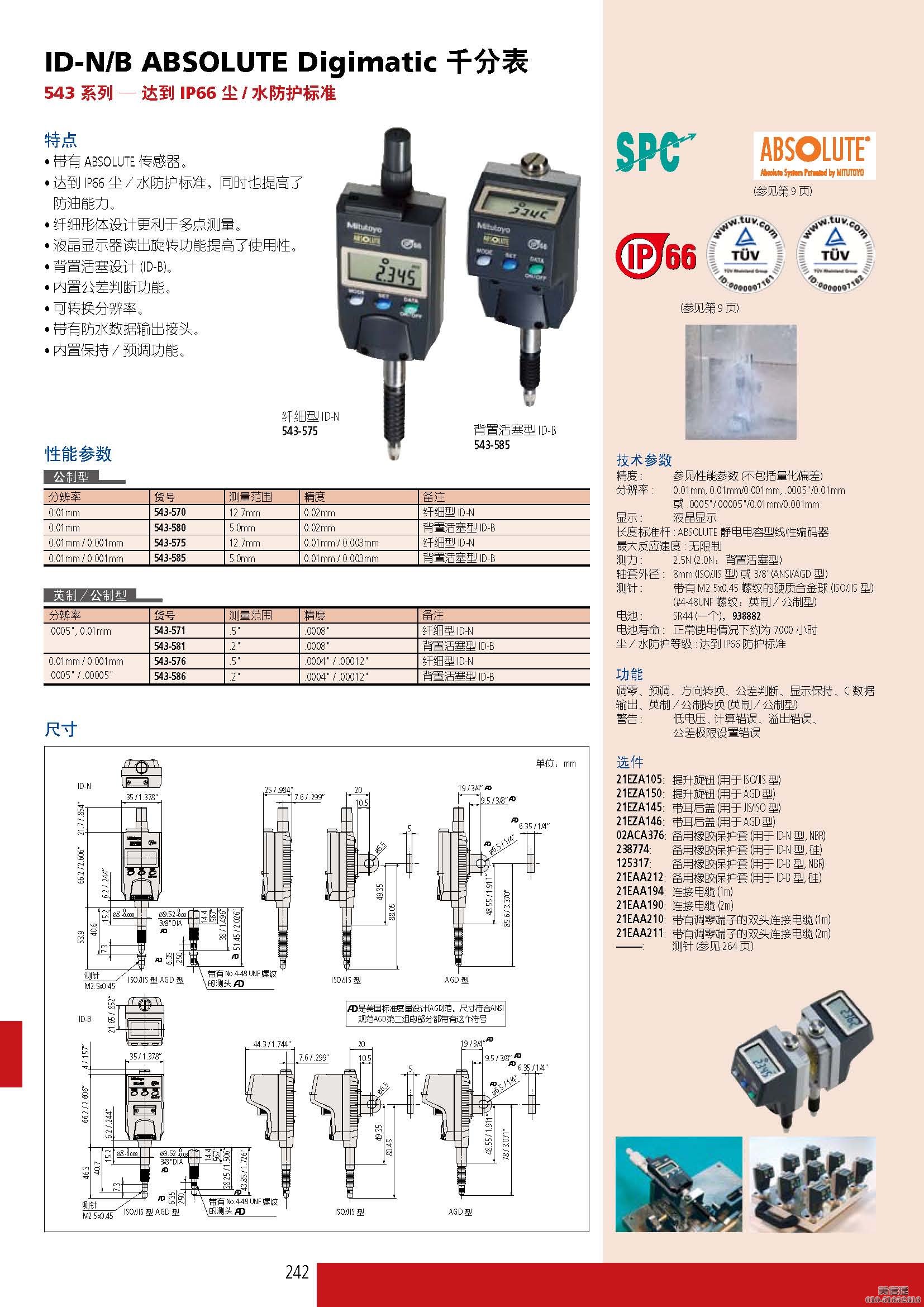

543-571 三丰千分表

543-571，三丰千分表，防水数显千分表
543 系列 — 达到IP66 尘/ 水防护标准
特点
• 带有ABSOLUTE 传感器。
• 达到IP66 尘／水防护标准，同时也提高了
防油能力。
• 纤细形体设计更利于多点测量。
• 液晶显示器读出旋转功能提高了使用性。
• 背置活塞设计(ID-B)。
• 内置公差判断功能。
• 可转换分辨率。
• 带有防水数据输出接头。
• 内置保持／预调功能。

技术参数
精度: 参见性能参数(不包括量化偏差)
分辨率: 0.01mm, 0.01mm/0.001mm, .0005"/0.01mm
或 .0005"/.00005"/0.01mm/0.001mm
显示: 液晶显示
长度标准杆: ABSOLUTE 静电电容型线性编码器
zui大反应速度: 制
测力: 2.5N (2.0N：背置活塞型)
轴套外径: 8mm (ISO/JIS 型) 或3/8"(ANSI/AGD 型)
测针: 带有M2.5x0.45 螺纹的硬质合金球(ISO/JIS 型)
(#4-48UNF 螺纹：英制／公制型)
电池: SR44 (一个)，938882
电池寿命: 正常使用情况下约为7000 小时
尘／水防护等级: 达到IP66 防护标准
功能
调零、预调、方向转换、公差判断、显示保持、C 数据
输出、英制／公制转换(英制／公制型)
警告: 低电压、 计算错误、溢出错误、
公差限设置错误
选件
21EZA105: 提升旋钮 (用于 ISO/JIS 型)
21EZA150: 提升旋钮 (用于 AGD 型)
21EZA145: 带耳后盖 (用于 JIS/ISO 型)
21EZA146: 带耳后盖 (用于 AGD 型)
02ACA376: 备用橡胶保护套 (用于 ID-N 型, NBR)
238774: 备用橡胶保护套 (用于 ID-N 型, 硅)
125317: 备用橡胶保护套 (用于 ID-B 型, NBR)
21EAA212: 备用橡胶保护套 (用于 ID-B 型, 硅)
21EAA194: 连接电缆 (1m)
21EAA190: 连接电缆 (2m)
21EAA210: 带有调零端子的双头连接电缆 (1m)
21EAA211: 带有调零端子的双头连接电缆 (2m)
––––––: 测针 (参见 264 页)

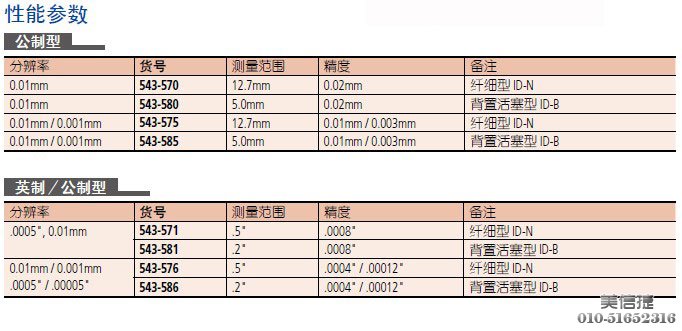

性能参数
公制型
分辨率货号测量范围精度备注
0.01mm 543-570 12.7mm 0.02mm 纤细型 ID-N
0.01mm 543-580 5.0mm 0.02mm 背置活塞型 ID-B
0.01mm / 0.001mm 543-575 12.7mm 0.01mm / 0.003mm 纤细型 ID-N
0.01mm / 0.001mm 543-585 5.0mm 0.01mm / 0.003mm 背置活塞型 ID-B

英制／公制型
分辨率货号测量范围精度备注
.0005", 0.01mm 543-571 .5" .0008" 纤细型 ID-N
543-581 .2" .0008" 背置活塞型 ID-B
0.01mm / 0.001mm
.0005" / .00005"
543-576 .5" .0004" / .00012" 纤细型 ID-N
543-586 .2" .0004" / .00012" 背置活塞型 ID-B
