GWJDN-300型多用途型高温介电温谱仪

GWJDN-300型多用途型高温介电温谱仪 是一款专门用于评估电介质材料高温介电机制（材料极化、储能、驰豫、相变、微结构变化、分子团重新取向等）的重要测量系统，该系统通过测量介电常数、介电损耗和阻抗、相位随温度、频率变化的关系，直接得出电介质材料的温度谱、频率谱、阻抗谱、Cole-Cole图等重要的物理性能参数。高温

北京中芯云科仪器有限公司是一家主要是从事仪器设备，我们同中国科学院，北京科技大学，清华大学，上海交通大学，北京航空航天大学等建立了合作和研究中心，目前我们主要在安全控制设备，计量检测设备，科学材料研究设备，3D打印及空间技术的研发和销售，我们将同国内的科研机构和高等院校进行广泛的合作，服务于国内和国外广大客户，我们将提供优质产品，优质服务，共同开拓进取。

GWJDN-300型多用途型高温介电温谱仪

关键词：高温介电，变温，电容，损耗



GWJDN-300型多用途型高温介电温谱仪 是一款专门用于评估电介质材料高温介电机制（材料极化、储能、驰豫、相变、微结构变化、分子团重新取向等）的重要测量系统，该系统通过测量介电常数、介电损耗和阻抗、相位随温度、频率变化的关系，直接得出电介质材料的温度谱、频率谱、阻抗谱、Cole-Cole图等重要的物理性能参数。高温介电温谱仪是科研实验室新材料的开发和研究、生产质量控制和生产工艺优化的重要工具。

GWJDN-300型多用途型高温介电温谱仪主要特点：

1、0.05%基本精度

2、可内建1Amp 或 2Amp DC Bias，外加达到40Amp DC Bias

可将测试波形储存成CSV格式，放大、缩小及MARKER功能

20Hz~120MHz，七种机型，可随时升级 ，达升级到120MHz

直觉的用户操作介面，USB、LAN、GPIB及HANDLER

可使用滑鼠及键盘操控，也可外接印表机及使用USB介面储存资料

具等效电路模拟功能，内建同频率LCR Meter一

GWJDN-300型多用途型高温介电温谱仪主要测试参数:

电容(C), 电感(L), 电阻(R), 电导(G), 电纳(B), 电抗(X), 消耗因素(D), 品质因素(Q), 阻抗(Z), Y参数(Y), 相位角(Ø)

高精度量测：电容,电感及阻抗基本精度为±0.05%.消耗因素精度为±0.0005及品质因素精度为±0.05%.

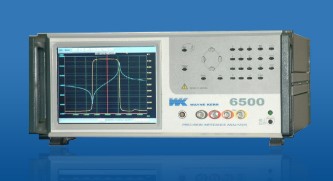

元件图形扫描;精密阻抗分析仪不仅提供高频率,高精度的量测. 该设备还是一个包含丰富特性的元件分析仪.

图形扫描可依据频率, 驱动值及直流偏压源同时在高清晰,大型彩色显示幕上显示任意两种参数的图形.

显示格式包括 串联 或并联等同电路和两极形式.单测某一频率时可以从图形扫描转换成标准电表读值模式.

可变的输出和偏压源

交流输出可选高达1伏或20mA,实现在真实操作环境中来评估元件.可变偏压直流源可提供达100mA的电流.

外部控制

在品管或制作档谱的过程中可通过 GPIB介面来控制仪器和收取读值.

网端介面也具有同样的控制仪器和传输资料的功能 – 使仪器能适应许多不同的测试环境.

多选择的介面

VGA介面可连接到PC显示器或投影机, 这种功能为生产环境或教学培训都提供无法衡量的价值. 本机还可通过外接键盘和滑鼠来操控,任何PS2或USB键盘和滑鼠都能简单的接插到系统中, 提供控制和操作仪器的另一种可行方式.

资料储存和提取

所有的测试结果及设制都可以通过网路介面或USB闪盘来储存.

分类处理介面

Bin Handler 为可选设制, 通过25相D型接头提供独立(24V)和非独立(5V)的信号.

印表机输出

测试结果可通过几种不同的途经列印出,其中包括直接列印至HP-PCL匹配的图形印表机, EPSON相匹配的文字印表机或直接通过仪器的网口经局域网列印.

待测元件连接

可通过面板的BNC接头来实现俩端,三端或四埠的连接以及可能的接地状况.备有许多的可选附件以供不同的测试需要.

主要技术参数：

不一样的应用场景

温度范围： RT-800 (max：1650)°C

控温精度：±0.25°C

升温斜率：10°C/min（可设定）

测试频率 : 10Hz~120MHz

加热方式：近红外加热

冷却方式：水冷

输入电压：110~220V

样品尺寸：φ＜25mm，d＜4mm

电极材料：铂金

夹具辅助材料：99氧化铝陶瓷

绝缘材料：99氧化铝陶瓷

测试功能：介电温谱、频谱

数据传输：4个USB接口
设备尺寸：600x500x350mm

ε介电常数、（ε'、ε''介电常数实部与虚部）、C电容、(C’、C''电容实部与虚部、D损耗、R电阻、(R'、R''电阻实部与虚部）、Z、（Z'、Z''阻抗实部与虚部）、Y导纳、Y’、Y''（导纳实部与虚部）、X电抗、Q品质因数、cole-cole图谱、机电耦合系数Kp、等一系列测量参数及介电温谱与频谱等测试功能。

测试系统的软件平台采用labview系统开发，符合功能材料的各项测试需求，具备较强的稳定性与操作安全性，并具备断电资料的保存功能，图像资料也可保存恢复。兼容XP、win7、win10系统。
█ 多语介面：支持中文/英文 两种语言界面；
█ 状态监控：系统测试状态浏览；
█ 图例管理：通过软件中的状态图示，对状态说明，了解测试状态；
█ 使用权限：可设定使用者的权限，方便管理；
█ 故障状态：软件具有设备的故障报警功能。
█ 试验报告：自定义报表格式，一键打印试验报告，可导出EXCEL、PDF格式报表
软件兼容：Keithley（6487、6514、6517b）、Keysight （B2985A、B2987A）、同惠（2683A、2684A）
