YHYT-KX 油田载荷传感器

一. 原理：YHYT-ZY型抽油机井测试用载荷传感器，简化传感器的结构，缩小传感器的体积，对传感器进行高低老化处理和材料性能处理，且传感器采用全密封.大大提高了传感器的高低温性能、稳定性、密封性。

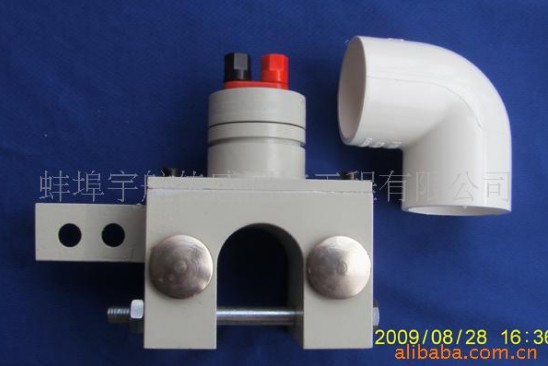

二. 外形结构图：
三. 技术条件：
量程：0-100KN.  0-150KN
输出：1mV/V.0-5VDC.1-5VDC.4-20mA
供电电阻：+10VDC.   +15-24VDC
精度：0.5%FS. 1%FS. 2%FS
缘电阻：6000M
过载：150%FS
工作温度：-40-+65℃
四. 使用方法及注意事项：
1． 确定传感器规格时，建议按额定载荷的80%选用。
2． 用户设计加载装置时，应保证使用加载力的作用线和传感器受力轴线重合，以免侧向力带来测量误差。
3． 输出色标：传感器：红-电源+ 兰-电源-
                       黄-输出+ 白-输出-
        变送器
        三线制：红—电源+  黄—输出+
                兰—电源—和白—输出—短接

       二线制：红—电源+ 黄—输出+ 屏蔽线接地

4． 传感器接通电源必须预热，待仪器稳定后开始工作，远距离测量时，引线屏蔽层与系统连接后必须接地。
5． 传感器外壳，保护盖板，引线接头已经密封处理，请勿打开。
