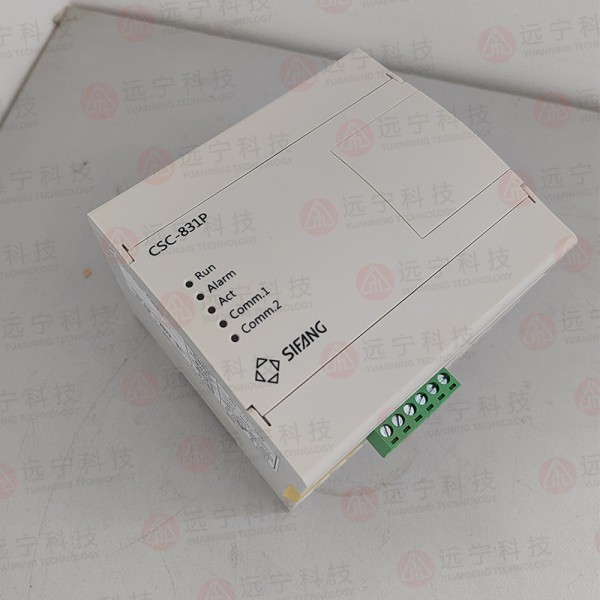

北京四方CSC-831P型PT保护装置
适用范围
CSC-831P是适用于380V的低压母线电压互感器的保护测控装置，可广泛应用于发电厂、石化、冶金、煤炭等行业的厂用配电系统中。
北京四方CSC-831P型PT保护装置
保护功能
（1）低电压保护
低电压I,II段保护功能可分别经软压板投退。低电压保护元件的判据为：根据计算到的线电压值与该段低压定值比较，如果三个线电压均持续低于定值超过设定的延时，装置发出出口命令，低压保护元件动作出口。低电压I段保护出口，出口1（端子5、6）闭合，低电压II段保护出口，出口2（端子7、8）闭合。
Ø 低电压保护动作条件：
l MAX（Uab，Ubc，Uca）< 低压段定值
l T > 低压段延时时间
l 刀闸合位
l 低电压段保护投入
Ø 低电压保护闭锁条件：
l VV接线时，负序电压>额定线电压*8%
l 四线制接线：零序电压>额定线电压*8%时，最小线电压<额定线电压*16%，或最大最小线电压之差>额定线电压*16%
（2）过电压告警 过电压告警
Ø 过压告警动作条件：
l MAX（Uab，Ubc，Uca）> 过电压定值
T>零压告警延时时间
零压告警投入
（3）PT断线告警
使用PT断线功能需投入控制字KG1.1。
四线制接线下（内部控制字NKG1.14为0），PT断线判据如下：
l 三相电压和小于额定电压8%，三相电压均小于额定电压8%并且刀闸位置为合位，判为三相失压。
l 三相电压和大于额定电压8%，最小线电压小于额定电压16%判为两相PT断线。
l 三相电压和大于额定电压8%，最大线电压与最小线电压差大于额定电压16%，判为单相PT断线。
V/V接线下（内部控制字NKG1.14为1），PT断线判据如下：
l 负序电压>额定线电压*8%
l 正序电压<额定线电压*18%且刀闸合位
以上条件有一条满足且时间超过10s，装置发告警报文，报“PT 断线或失压”。
测量功能
可测量Ua、Ub、Uc、Uab、Ubc、Uca等电气参数。
北京四方CSC-831P型PT保护装置
北京四方CSC-831P型PT保护装置
