四方CSC-285型电容器保护

四方CSC-285型电容器保护，适用于35kV及以下电压等级的电容器的保护及测控，可在开关柜、环网柜就地安装。

计算机系统集成及信息技术服务;电力自动化保护控制设备、楼宇智能化设备、电力电子设备(不含需许可项目)、仪器仪表、输配电及控制设备、光伏新能源设备、安防监控设备、工业自动化控制设备及其智能控制管理系统软件的研究开发、生产、销售、技术服务;电气元件的销售;电力工程咨询、设计、施工、运行维护及工程总承包(不含电力承装承修);光伏发电工程总承包;自营和代理各类商品和技术的进出口业务(法律、行政法规禁止、限制以及经营的进出口项目除外)(依法须经批准的项目,经相关部门批准后方可开展经营活动);以下经营范围按许可证或批准文件核定内容经营,未取得相关有效许可或批准文件的,不得经营:电力销售及服务

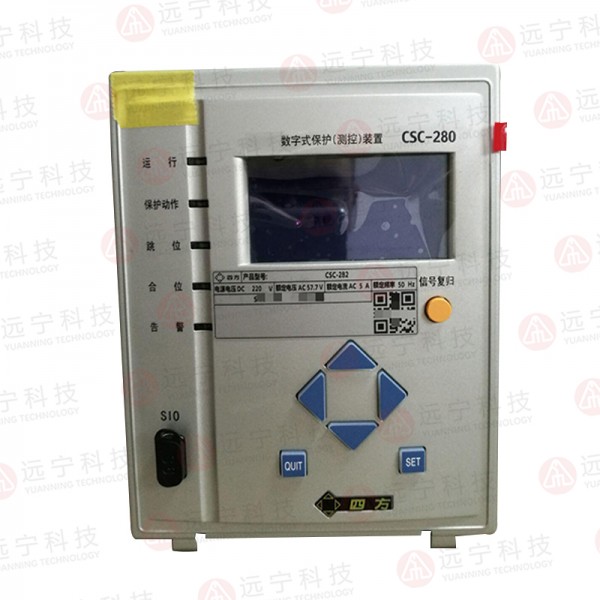

图片仅供参考，型号以标题为主。
四方CSC-285型电容器保护
保护功能

1)速断、过流、反时限保护功能。

配置有反映相间故障的电流速断保护、一段过流保护和反时限保护。

2)不平衡电流、不平衡电压保护功能。

不平衡元件用来保护电容器内部故障。

3)低电压保护功能。

装置能够自动判断系统电压过低时是否切除负荷，以实现低压控制。

4)过电压保护功能。

装置能够自动判断系统电压过高时是否切除负荷，以保护电容元件。

5)非电量保护功能。

装置能够接收从变压器本体来的非电量，最多可以有四路，各非电量保护可根据控制字决定是跳闸或告警。

6)小电流接地选线功能。

装置具有小电流接地选线元件，能与监控主站共同构成集中式小电流接地选线系统，也可独立选线，具备试跳选线功能。

7)非电量保护功能。

装置能够接收从电容器本体来的非电量，最多可以有四路，两路跳闸，两路告警。

8)FC闭锁功能。

装置具有FC闭锁功能，以配合外部熔断器工作。

9)测控功能(可选)。

a)Ua、Ub、Uc、Ia、Ib、Ic、Uab、Ubc、Uca、P、Q、f等摸拟量的遥测；

b)15路开入遥信采集；

c)各种事件、SOE、故障录波；

d)正常断路器遥控分合。

10)其它功能说明。

装置具有PT断线告警、控母断线告警和弹簧未储能告警的功能。

11)可选配置

测量CT：三路0～5A。

测量PT：三路0～100V。

独立跳闸回路。

以太网通讯模块：四方通讯协议、ModBUS通讯协议、103通讯协议。
四方CSC-285型电容器保护

主要特点

高性能的硬件系统

1)采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上。

2)采用嵌入式32位微处理器，具备很强的数据处理能力。

3)高标准电磁兼容性，密闭机箱设计，可集中组屏。

4)体积小，安装深度可小于140mm，可用于环网柜中。

强大、灵活的通信功能

1)提供高速485和以太网的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案。

2)支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统。

人性化设计及友好界面

1)人机接口界面友好、操作简便,五个指示灯实时指明装置运行状态,中文显示液晶一目了然。

2)具有SOE事件自动触发、全面的设备运行信息和故障信息记录。

主要技术指标

技术指标

额定参数

交流电压(可选)Un：100V或57.7V。

交流电流In：5A或1A。

频率：50Hz。

直流电压：220V或110V。

交流回路精确工作范围

保护电流：0.08In～20In。

测量电流(可选)：0.008In～1.2In。

测量电压(可选)：0.5V～120V。

动作值误差

1)电流、电压（可选）动作值误差不超过±3％。

2)延时段动作值平均误差不超过±40ms或±1.5％。

测量表计(可选)精度

电流、电压：0.2级。

功率、电度：0.5级。

通道描述

1)保护CT：三路0～100A、一路0～20A。

2)DI：24V:4路，220V:11路。

3)DO：8路接点输出。

4)全隔离RS485通讯方式，103通讯协议。
四方CSC-285型电容器保护
