四方CSC-241B数字式变压器后备

本装置适用于 66kV 及以下电压等级的大中型变压器的后备保护及测控，按侧配置，可在开关柜就地

安装。对于大型(2000kVA 及以上容量)变压器一般需与本系列 CSC 241A 差动保护装置构成成套保护。

13.2主要功能

13.2.1 主要保护功能

„ 三段复合电压闭锁过流保护，其中低电压闭锁和负序电压闭锁对每一段过流均可单独投退，复合

电压闭锁可通过控制字决定使用本侧电压或者对侧电压；

„ 启动风冷功能；

„ 闭锁调压功能；

„ 过负荷告警；

„ 出口逻辑可编程整定控制；

„ 独立的操作回路及故障录波。

13.2.2 测控功能

„ 15 路开入遥信采集，装置遥信变位、事故遥信

„ 正常断路器遥控分合

„ Ua、Ub、Uc、Ia、Ib、Ic、P、Q、COSф、Uab、Ubc、Uca 等模拟量的遥测

„ 各种事件 SOE 等

„ 2 路脉冲 P、Q 输入

13.3保护元件

13.3.1 过电流保护

装置实时计算并进行三段过流判别，每段均为一个时限，各段电流及时间定值可独立整定，可通过控

制字分别控制各段电流保护的投退。

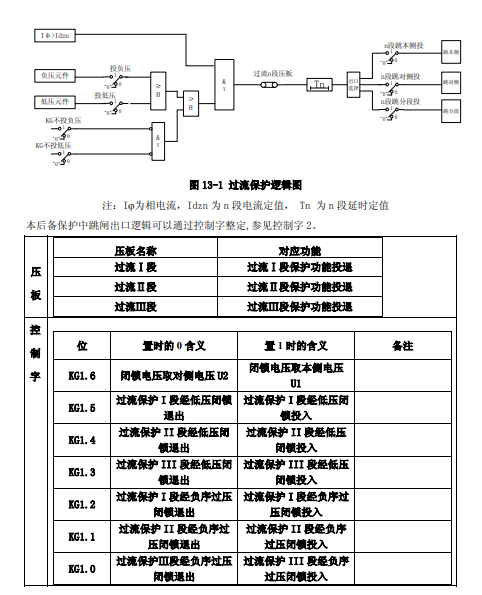

装置在执行三段过流判别时，各段判别逻辑一致，其动作逻辑如下页过流保护示意图。

13.3.2 低电压闭锁

在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。通过控制字可分别决定三

段电流保护是否经过低电压闭锁。

13.3.3 负序电压闭锁

由三个线电压计算得到，当负序电压大于负序过电压定值时，开放被闭锁保护。可以同低电压闭锁元件共同构成复合电压闭锁元件，与过电流元件构成复合电压过电流保护。本元件也可通过控制字决定闭锁任何一段电流保护元件。
