DYH-109A 沸程测定仪

适用标准：GB/T 7534 使用说明书

欢迎您使用本公司的仪器，使用前请详细阅读说明书

1 概述
DYH-109A沸程测定仪是根据GB/T7534工业用挥发性有机液体沸程的测定标准设计制造的，适用于常压下沸点在(30～300)℃，并且在蒸馏过程中化学性能稳定的有机液体(如烃、酯、醇、酮、醚及类似的有机化合物)。
仪器使用环境条件为：环境温度5～30℃，湿度≤85%，工作电源AC220V±10%，50Hz。

2 结构特性

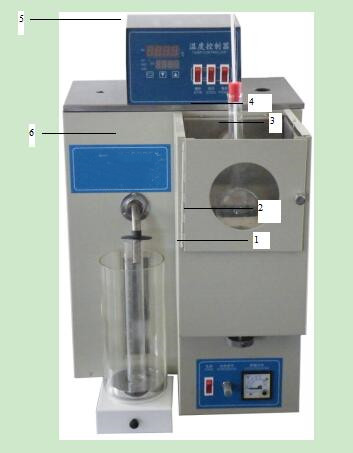

2.1本仪器主要由蒸馏装置、冷凝装置及接受系统三部分构成，其结构如图1所示。

1.
2.温升速率调节旋钮 2. 电炉升降旋钮 3. 顶簧
4. 观察窗5. 温度控制器 6. 冷凝管




2.2 蒸馏装置由温升速率控制系统及加热炉升降调节机构组成。
温升速率调节控制电路的主要元件采用固态调压器，其安装简单、性能，输出电压由电压表直接显示，直观易控。
加热室观察窗采用上下活动式，为烧瓶安装、炉架高度调节以及加热炉冷却提供了大的方便。
2.3 冷凝系统包括冷凝管、冷却槽、温度控制器及制冷机。
本仪器采用曲管式冷凝管、不锈钢冷却槽、槽内装有温度控制加热器、制冷机蒸发器，并配有电机搅拌装置，浴内温度控制范围宽，控温精度高。
2.4 接受系统由量筒、量筒浴、照明、压铁和垫块等组成。量筒浴采用有机玻璃精制而成，加入冷却水不影响观察试样的馏分。

3 技术参数
蒸馏加热器功率：0～1200W连续可调
加热炉升降可调量：35mm
烧瓶支板孔径：Ф50mm Ф38mm Ф32mm三种
冷浴控温加热器功率：600W
压缩机功率：170W
冷浴控温范围：-5～80℃
烧瓶容量：125ml 100ml两种
外形尺寸：450×430×670(mm)
重量：约26Kg

4 安装与使用
4.1 仪器开箱后，按装箱单清点配件，并检查有无破损，在确认无误后，按下列方法进行安装（参照图1）。
4.2 将烧瓶支板平放在加热炉上，烧瓶置其上，斜管上插有胶塞，调节蒸馏炉体下的旋钮，升降方向按指示标牌，使烧瓶斜管与冷凝管口吻合。
4.3冷浴控制系统
温度的设定：打开电源开关，先用手按住“实测、设定”按钮，使按钮处于
“设定”状态，旋转“温度设定”旋钮，数字显示随之变化，顺时针旋转增大温度值，逆时针旋转降低温度值，选好温度点后，松开按钮，使“实测、设定”按钮恢复到“实测”状态。
当“实测设定”按钮恢复到实测状态后，仪器会自动恒温到设定温度点，在设定结束的同时，打开“搅拌”开关。当需要低温度时，请将“制冷”开关打开。
4.4量筒浴部分的使用
先将压铁套在量筒上，然后把量筒垂直放在装满水的量筒浴里，量筒浴内的
介质温度根据试验确定，把滤纸套在冷凝管上，手持量筒浴，将量筒对准冷凝管下口套上，然后在量筒浴底上垫上垫块即可。垫好后，将滤纸覆盖在量筒口上。
4.5蒸馏电炉装置
蒸馏时，打开“电源”开关，调节“加热调节”旋钮，根据电压表指示的电
压值确定加热炉功率，根据试验方法的要求，确定不同区段内的温升速率。
4.6观察窗
观察窗可上下活动，由两个顶柱顶着，用手即可提起。
4.7使用
正常情况下，浴槽中加入介质，插上电源线插头，照明灯会亮，打开蒸馏
电炉的电源开关，顺时针调节“温度调节”旋钮，电压表从0～220V连续可调，电炉逐渐变热。打开温度控制器开关，设定恒温点，打开搅拌开关，温度控制器自动进入恒温状态。
4.8 试验结束时，先关掉制冷机和温度控制器开关，再将温升速率调节旋钮逆时针旋至终端，关闭电源开关，打开加热室观察窗，小心取出烧瓶。

5 故障分析与排除
故障现象 原因分析 排除方法
指示灯不亮，电压表指示始终为零 1.电源未接通
2.电源开关坏
3.保险丝熔断 1.检查电源插头与插座接触是否良好,电源开关是否有问题.
2.换开关.
3.检查电路有无短路，换保险丝.
调温升调节旋钮,电压表指示为0V. 电位器回路断开,固态调压器有问题 调整电位器回路或换固态调压器
电压表指示始终为220V 电位器回路短路,固态调压器烧坏
照明灯不亮 1.灯管烧坏
2.照明回路开路 1.换灯管
2.检查灯头与灯座接触
恒温精度达不到要求 搅拌系统故障 请人员维修
制冷机不制冷 制冷系统故障 请人员维修


6 注意事项
6.1 保持仪器清洁，防止油样等污物溅洒在仪器上，电控部分不要进水受潮。
6.2 仪器电源应良好接地，确保操作人员。
6.3 搬动仪器时，切忌提拉冷凝管。
6.4 制冷机不可频繁启动，两次开机间隔至少15分钟。
6.5 切忌干烧加热器。
6.6 仪器出现故障时，要由人员来处理，切忌随意拆卸。
6.7 本仪器保修期一年。
