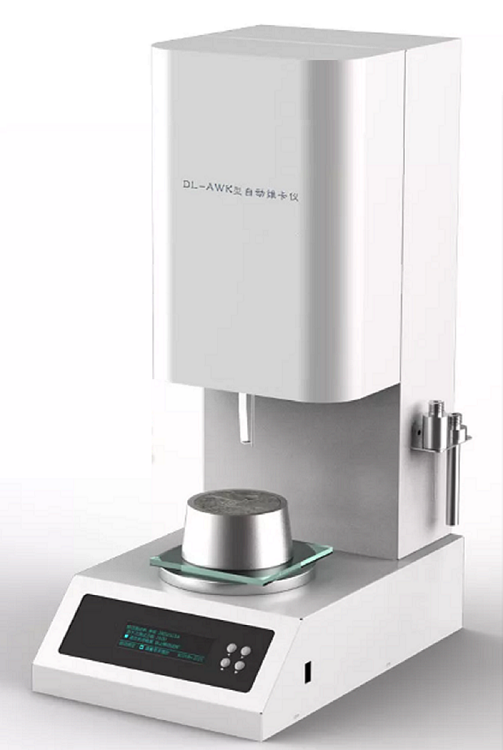

DL-AWK 自动维卡仪/石膏、水泥凝结时间测定仪 库号：M209815

自动维卡仪/石膏、水泥凝结时间测定仪 库号：M209815DL-AWK型自动维卡仪是研制的石膏、水泥标准稠度和凝结时间的自动型检测仪器，适用于各类石膏、水泥标准稠度和凝结时间的自动检测

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

自动维卡仪/石膏、水泥凝结时间测定仪 库号：M209815
自动维卡仪/石膏、水泥凝结时间测定仪 库号：M209815
自动维卡仪/石膏、水泥凝结时间测定仪 库号：M209815
DL-AWK型自动维卡仪是研制的石膏、水泥标准稠度和凝结时间的自动型检测仪器，适用于各类石膏、水泥标准稠度和凝结时间的自动检测；
主要功能特点：

1.水泥稠度、初终凝时间自动测定；石膏初、终凝时间自动测定；

2.自动判断试件表面高度，凝结时间测试过程试件无需翻面、无需换针；

3.智能测定“沉入深度—龄期”过程曲线，凝结点附近增加检测针数，结论准确；

4.测量过程无人值守，断电后自动恢复测量；

5.控制沉降时间，沉入深度测量误差小于0.1mm。


水泥凝结时间测定方法

1.水泥净浆的拌制

用水泥净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s-10s内小心将称好的500泥加入水中，防止水和水泥溅出；拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。

2.标准稠度用水量的测定步骤

拌和结束后，立即取适量水泥净浆一次性将其装入已置于玻璃底板上的试模中，浆体过试模上端，用宽约25mm的直边刀轻轻拍打出试模部分的浆体5次以排除浆体中的孔隙，然后在试模上表面约1/3处，略倾斜于试模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部一次，使净浆表面光滑。在锯掉多余净浆和抹平的操作过程中，注意不要压实净浆；

水泥净浆装入试模后，按视频操作进行标准稠度的测定，以试杆沉入净浆34mm±1mm的水泥净浆为标准稠度净浆。其拌和水量为该水泥的标准稠度用水量（P），按水泥质量的百分比计。

3.水泥凝结时间单次测定方法

将标准稠度的水泥净浆装入试模后，将其放入湿气养护箱（温度为20℃±1℃，相对湿度不低于90%）中养护至加水后30min时进行测定，按视频操作进行水泥初凝时间的测定，以试杆沉入净浆36mm±1mm时，为水泥达到初凝状态；由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，用min来表示。

在完成初凝时间测定后，再放入湿气养护箱中继续养护。临近终凝时间时，将试件取出进行终凝时间的测定，以试杆沉入净浆0.5mm时，为水泥达到终凝状态；由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用min来表示。

石膏凝结时间测定方法相同。


Ø技术标准：执行《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T 1346-2011）
Ø计量检定规程：《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T 1346-2011）
Ø稠度试杆长度：50±1mm
Ø稠度试杆直径：φ10±0.05mm
Ø初凝/终凝试杆探针长度：50±1mm
Ø初凝/终凝试杆探针直径：φ1.13±0.05mm
Ø稠度/初凝/终凝试杆探针重量：300±1g
Ø试模高度：40±0.2mm
Ø试模内径：φ65±0.5mm（小），φ75±0.5mm（大）
Ø玻璃底板厚度：4.5±0.2mm
Ø仪器检测度：≤0.05mm
Ø电源与耗电：AC220V50Hz，150W
Ø存储量：8兆字节，可存储不少于999个标准构件
Ø电脑联机通信：USB2.0全速模式，通信速率为12Mbps；USB工作在HID模式，可免驱安装使用
Ø工作温度：5℃—40℃
Ø环境湿度：≤95%（相对湿度）
Ø整机重量：10Kg


本页产品地址：http://www.geilan.com/sell/show-9409081.html
