明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。根据《明渠堰槽流量计计量检定规程》（JJG（水利）004-2015）技术要求计算瞬时流量和累计流量。广泛适用于污水处理厂、水利、水务及科研院所，排污企业的明渠标准堰槽流量的测量。

技术规格

外型尺寸	宽X高X厚度=230x160X60（壁挂式）
测量范围：	0-40m3/s
电源	220V市电
适用堰槽	三角堰、矩形堰、巴歇尔槽
工作环境	温度－10℃－50℃,相对湿度0－95％
功耗	≤10W
测量误差	≤±5%
信号输出	RS232、4-20mA
水位分辨率	1mm

仪表安装

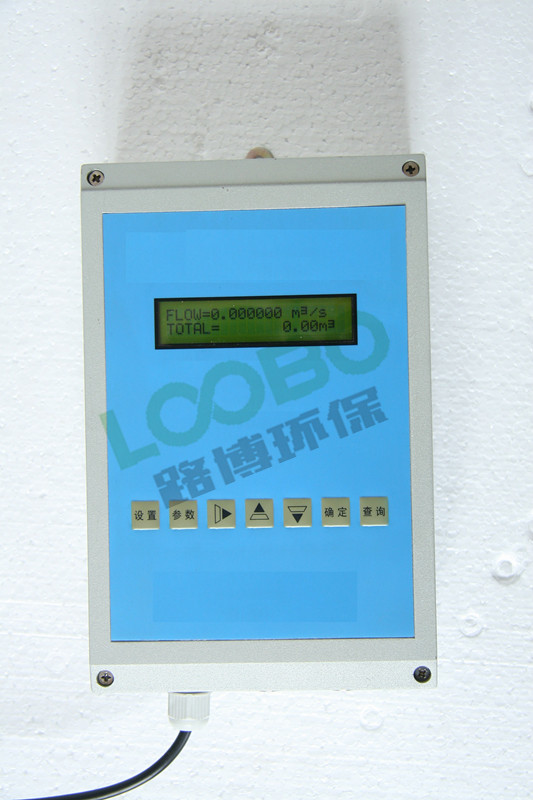

流量计的仪表显示部分应安装在室内。室内要通风良好，无腐蚀性气体。仪表为壁挂安装。如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。

传感器安装

超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。

安装探头时，要注意超声波的盲区。即当出现可能的最高水位时，探头距水面的距离不小于盲区距离(0.1m)。

加工量水堰槽时，要同时加工探头支架，。当量水堰槽较大时，也可直接用角钢做横梁，探头装在横梁上。

仪表探头的超声波有一定张角，大约15°。安装探头时要使声波传播路径上没有其他反射面。

当量水堰槽水位观测点处，水面波动剧烈，影响水位测量时；或需要提高水位测量精度时，可以使用静水井。由于连通管的作用，静水井内的水位与量水堰槽内水位相同。要求静水井为方形，内尺寸以0.5～1米见方为好。

量水堰槽安装 安装量水堰槽须注意几个问题，否则影响测流精度： 1、量水堰槽的中心线要与渠道的中心线重合,使水流进入量水堰槽不出现偏流。                              2、量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎，巴歇尔槽的淹没度要小于规定的临界淹没度。

3、量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。即没有左右偏流，也没有渠道坡降形成的冲力。

4、量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
