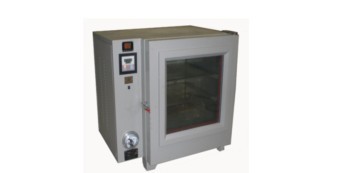

DP09763 真空烘箱

体结构及概述

箱门结构

前部手动单开门，门密封采用O型硅橡胶密封条，门锁紧采用手动凸轮偏心锁紧式结构。

箱子外壳

由冷轧钢板经防锈处理后焊接铆接而成，防锈处后，表面浅色喷塑处理。

箱子内胆

内胆均采用SUS304不锈钢板焊接组合而成。

框架结构

由槽钢、角钢等型钢除锈防锈处理后焊接加固处理而成。

隔板结构

可拆卸式不锈钢隔板2层。

保温处理

选用玻璃纤维保温棉。

结构概述

真空烘箱外壳采用冷轧钢板喷塑，内胆均采用304不锈钢，其四周用型钢加固保证其耐压性，箱门为方型双层玻璃观察窗，门封条采用橡胶条，夹层采用玻璃棉加厚填充，加热管置于箱体两侧和底部，控制面板置于箱体一侧，装有温控仪、真空表及本质电源开关。电磁阀，压力管路阀门及附件均为不锈钢材质。真空表采用电接点不锈钢压力表，其上下限控制接点由本安型固态继电器控制，绝对不会产生火花。另外真空箱运行采用，先抽真空当压力达到设定真空度后再加热的方法，其优点防止加热箱内空气膨胀，也可以在抽完真空后向箱内充入惰性气体，爆破箱门防止热空气进入压力表保护电磁阀及真空泵，开机时打开电源开关，设定温度及压力，真空干燥箱就可长期自动恒定在用户所需温度及压力点上，运行无人值守。温控仪采用微电脑温控仪，具有测温设定双数字显示，还具有延时功率抑制和PID自整定及超温自动切断电源功能，

真空烘箱 技术参数

工作室尺寸

350mm×350mm×350mm（宽×深×高）

外形尺寸

约770mm×550mm×600mm（宽×深×高）

电源

AC220V、50Hz

控制温度

室温+10℃～200℃

真空度

<133pa

温度波动度

≤±1℃

技术处理及认证

处理

采用了代表本质电器成果的产品“有源光耦固态继电器” 控制电流小于50VA，不产生电火花，面板电源开关为本质型无源开关不会产生电火花，所有电气控制元器件及接线部分被密封在接线箱内！

加热管

304不锈钢护套加热管，在保证总功率的前提下加大散热面积，减小单位面积发热量，使加热管发热均匀，不产生局部过热，更不会发红，接线部分不产生电火花。

保护

设备具有超温系统，当炉内温度发生异常变化时，自动切断加热电源，设有短路

认证

可用于温度组别为T4气体混合物，

：ExdmiaIIBT4，编号：GYB081773X。

抽气速度（L/S）

2

真空极限（Pa）

6×10-2

转速(r/min)

1400

工作电压(V)

380

电机功率(W)

370

进气口内径(mm)

25/13(非标)

外型尺寸(mm)

474*168*282

重量（kg）

29
