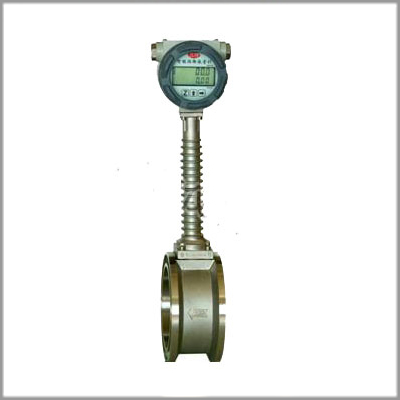

法兰卡装式涡街流量计 法兰卡装式涡街流量计

法兰卡装式涡街流量计介绍：

涡街流量计是应用非常广泛的一种流量计仪表，几乎可以计量所有在管道中流动的介质，包括各种气体和蒸汽。本公司生产的涡街流量计可分为以下几大类：

安装形式：法兰卡装式涡街流量计 法兰连接式涡街流量计 插入式涡街流量计

油壬连接式涡街流量计 焊接式涡街流量计

使用用途：普通型涡街流量计 分体式涡街流量计 高温型涡街流量计

高压型涡街流量计 防爆型涡街流量计

信号传输：现场显示型涡街流量计 远传型涡街流量计 无线远传测控系统

配置组成：温压双补型涡街流量计 温度补偿型涡街流量计 压力补偿型涡街流量计

定值补偿型涡街流量计 智能蒸汽流量计

涡街流量计由于测量介质不同、使用环境不同、技术要求不同，其选用的类型和配置也不同，具体选型、配置和安装方法请参考相关介绍。

涡街流量计概述：

涡街流量计由涡街流量传感器和显示仪表组成，组成后的涡街流量计也被称为：蒸汽流量计、气体流量计、液体流量计，与现场显示仪组合后，成为智能一体化涡街流量计，分别用于饱和蒸汽流量计量、过热蒸汽流量计量、各种化学气体流量计量和各种液体流量计量（包括腐蚀性液体流量计量）

涡街流量计（也称旋涡流量计）是用途其广泛的一种流量计仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。

应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时产生的漩涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供电等行业。

涡街流量计的特点：

◆ 测量精度高，量程宽；

◆ 测量介质广泛，可测量液体、气体和蒸汽；

◆ 工作温度高，介质温度可达350℃；

◆ 无运动部件，无磨损，可靠性高；

◆ 表体采用不锈钢材料，美观，耐腐蚀。

涡街流量计技术参数：

◆ 公称通径：DN15～DN1500

◆ 适用范围：

气体：空气、二氧化碳、氧气、氮气、煤气、天然气、沼气和其它各种化学气体等；

液体：水、高温水、油、食品液、化学液等；

蒸汽：饱和蒸汽、过热蒸汽。

◆ 可测介质温度：防爆介质：-40℃～100℃；低温介质：-40℃～100℃；

中温介质：-40℃～280℃；高温介质：-40℃～350℃

◆ 公称压力：低压：≤1.6Mpa、≤2.5Mpa；中压：≤4Mpa、≤6.3Mpa；

高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；

◆ 精度等级：测量液体1级（0.5级可协议订货）；测量气体：1.5级（1级可协议订货）；

测量蒸汽：1.5级（1级可协议订货）；

◆ 流速范围：液体：0.3～8m/s；气体：3～65m/s；蒸汽：3～70m/s；

◆ 测量范围：请参考流量测量范围表；

◆ 输出信号：电压脉冲：低电平≤1V，高电平≥6V；标准电流：4～20mA

◆ 供电电源：电源脉冲输出：+12VDC/+24VDC；4～20mA标准电流输出：+24VDC；

现场液晶显示：3.6V1号1节锂电池供电，使用寿命大于2年；

◆ 环境温度：-30℃～+55℃；

◆ 相对湿度：5%～90%；

◆ 表体材料：304、1Cr18Ni9Ti，其它材质可协议订货；

◆ 防护等级：IP65、IP67;

◆ 防爆等级：ExiaIICT4;

法兰卡装式涡街流量计概述：

法兰卡装式涡街流量计实际上就是由法兰卡装式涡街流量传感器和显示仪表组成。

法兰卡装式涡街流量计将专用法兰焊接在工艺管道上，然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷，成本低。本公司提供专用法兰，不需另行购买安装法兰。

法兰卡装式安装图 法兰卡装式安装尺寸图

法兰卡装式涡街流量计常用仪表安装尺寸（1.6Mpa）

涡街流量计选型指南：

确定传感器的结构

1、 连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，因为其结构紧凑，价格低，而且供货周期短。

2、 结构类型：一体式结构和分体式结构。一般采用一体式结构，只有在特殊场合下采用分体式结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数方便时）。

3、 显示方式：无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示器，可显示累积流量、瞬时流量等参数。

4、 信号输出方式：脉冲信号输出和4～20mA标准电流信号输出。一般情况下建议采用脉冲信号输出，因为脉冲信号直接与漩涡脱落频率相对应，不需转换，具有zui高的累计精度；同时，在通常的传输距离内，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或控制系统组成流量测量系统。

5、 防爆形式：非防爆型和本安防爆型。如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。

确定涡街流量计的配置

1、 密度补偿：

在测量蒸汽的质量流量时，由于其密度随着温度和压力的变化而变化，所以要随时对蒸汽进行补偿，要用铂热电阻和压力变送器与涡街传感器共同组成质量流量测量系统。无任是测量饱和蒸汽还是过热蒸汽，如果温度和压力比较稳定，为降低设备成本，也可以根据工况状态，用设定固定值的办法补偿密度。其它介质可根据实际情况组成质量流量测量系统。

2、 智能流量积算仪的选择：

只要求显示参数，可选择数码显示或液晶显示的智能流量积算仪；需要追溯历史数据，带有记忆功能，应选用智能流量结算无纸记录仪；测量饱和蒸汽，应选择带温度自动补偿密度或压力自动补偿密度的流量积算仪；测量过热蒸汽，应选择带温度和压力同时补偿密度的流量积算仪；采用远程通讯，智能流量积算仪应考虑带有RS485或RS232通讯接口；要求与控制系统组成流量测量系统时，智能流量积算仪应带4～20mA标准电流信号输出接口；

在需要时，应配置后备电源，以便突然停电时仪表能够正常计量。在需要时，应配置仪表箱，将智能流量积算仪放置其中，仪表箱带锁，使智能流量积算仪的设置参数不可随意调整，具有防盗功能，同时，在仪表箱内装有保护电路，起到对智能流量积算仪的保护作用。

3、 远程监控：在需要多点计量，分布面积较大，需要实时监测时，可采用GSM/GPRS通讯网络或无线专网远程流量监测系统，实现对各管路流量的实时监测和管理。

传感器的口径的确定：传感器的口径不同，其测量范围不同，而每一种口径其测量范围又随着被测介质的种类和工况温度、压力的变化而变化，先确定介质在工况下的密度和大致流量范围，可通过流量测量范围表来确定传感器的口径。
