CM240128-5 5寸240128显示屏

5寸STN图形点阵液晶显示模块CM240128-1 LM240128TCW OCMJ8*15B CM240128-5 LM240128TFW CM240128-7 LM240128TBY LM240128R OCM240128-3 OCM240128-1 CM240128-11 OCM240128-2 240128点阵屏 蓝底白字 绿底黑字 白底黑字 LCD液晶模块、TN、HTN、STN液晶显示屏、FSTN点阵屏、COB、TAB、COG、LCM液晶模组、TFT彩色液晶屏、段码、字符点阵、图形点阵型和中文字库形兩用型等模块

型号:CM240128-5

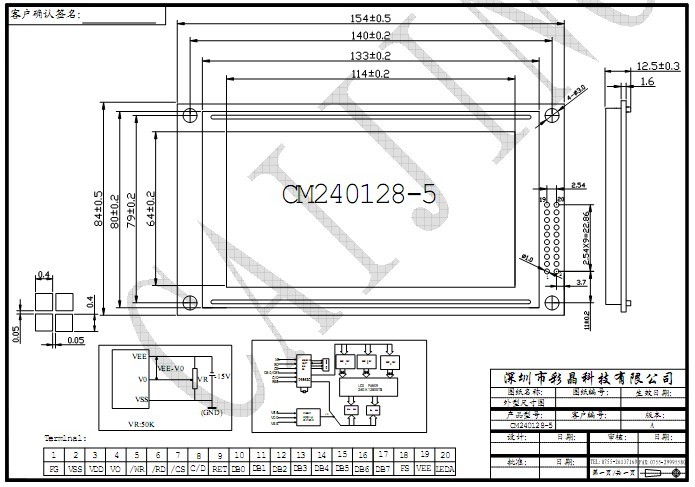

外型尺寸:154 × 84 × 13.2 mm

视域尺寸:114 × 64 mm

LCD类型 STN/正显/黄绿模式/常温/6点视角

背光类型:黄绿LED背光

工作电压:3.3/5.0V

点尺寸:0.4 × 0.4 mm

芯片组:6963/2086

(1)供电电压: 3.3V 或 5.0V

(2)STN正视反射模式/视角方向:6点钟直视

(3)显式模式:黄绿膜、蓝底白字、白底黑字

(4)工作温度(Ta): -20℃～+70℃，存储温度: -20℃～+70℃

(5)背光特征: LED背光(黄绿色、白色)

(6)模块封装方式: COB

240128图形点阵型液晶显示模块，它主要由行驱动器与列驱动器组成，可显示240（列）× 128（行）点阵。可完成图形显示，也可显示15×8个（16×16点阵）中文汉字。

· 它能直接与80系列的8位微处理器接口。

· 字符字体由硬件设置，其字体有4种：5×8、6×8、7×8、8×8。因硬件回路关系，FS=1时为6×8；FS=0时为8×8

· 可以图形方式、文本方式及图形和文本方式进行显示，以及文本方式下的特征显示，还可以实现图形拷贝操作等等。

· 具有内部字符发生器CGROM，共有128个字符，可管理64K显示缓冲区及字符发生器CGRAM。并允许MPU随时访问显示缓冲区，甚至可以进行位操作。

· 液晶显示模组(LCM)的LCD颜色有黄绿色、蓝色、灰色，可供客户进行选择。

· 液晶显示模块背光颜色有黄绿色、橙色、白色、红色、翠绿色、蓝色，可供客户进行选择。

· 使用与储存温度有：常温(工作温度0～+50℃，储存温度-10～+60℃）；宽温(工作温度-20～+70℃，储存温度-30～+80℃）；超宽温(工作温度-30～+80℃，储存温度-40～+80℃），可供客户进行选择。
