LCM12864-3 LCD液晶显示模块

模块基本方式:

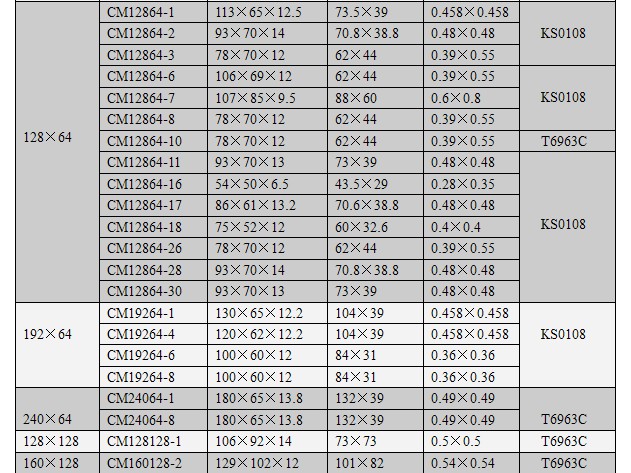

型号：CM12864-3

显示内容:128(列)  ×  64(行)点

外形尺寸/mm(L×W×H) : 78  ×  70  ×  12

视域尺寸/mm : 62  ×  44

点 尺 寸/mm : 0.39 × 0.55

控 制 器 : KS0108

(1)电压:3.3V或5.0V

(2)STN正视反射模式

(3)显式模式:  黄绿膜、蓝底白字、白底黑字，可选

(4)显式角度:  6点钟直视

(5)与CPU接口采用8位数据总线并行输入输出和8条控制线

(6)工作温度(Ta):-10℃～+60℃，存储温度:-20℃～+70℃

(7)背光特征:LED背光(黄绿色、白色)可选

(8)功耗:  模块自带负压

(9)模块封装方式: COB

· LCM12864中文字库型液晶显示模块可以显示字母、数字、中文字型及图形，具有绘图及文字画面混合显示功能。可显示128（列）× 64（行）点阵。可完成图形显示，也可显示8×4个（16×16点阵）中文汉字。

· 提供三种控制接口： 8位微处理器接口、4位微处理器接口、串行接口。

· 模块内置2M-位元中文字型ROM (CGROM) 总共提供8192 个中文字型(16×16点阵)，16K-位元半宽字型ROM (HCGROM) 总共提供126 个符号字型(16×8点阵)，64×16-位元显示RAM (DDRAM)，另外绘图显示画面提供一个64×256点的绘图区域（GDRAM），可以和文字画面混和显示。

· 提供多功能指令：画面清除（Display clear）、光标归位（Return home）、显示打开/关闭（Display on/off）、光标显示/隐藏（Cursor on/off）、显示字符闪烁（Display character blink）、光标移位（Cursor shift）、显示移位（Display shift）、垂直画面卷动（Vertical line scroll）、反白显示（reverse display）。
