CM12232-1 12232液晶模块

【深圳彩晶】模块基本参数:

产品型号:CM12232-1

显示内容:122 × 32 (点阵数)

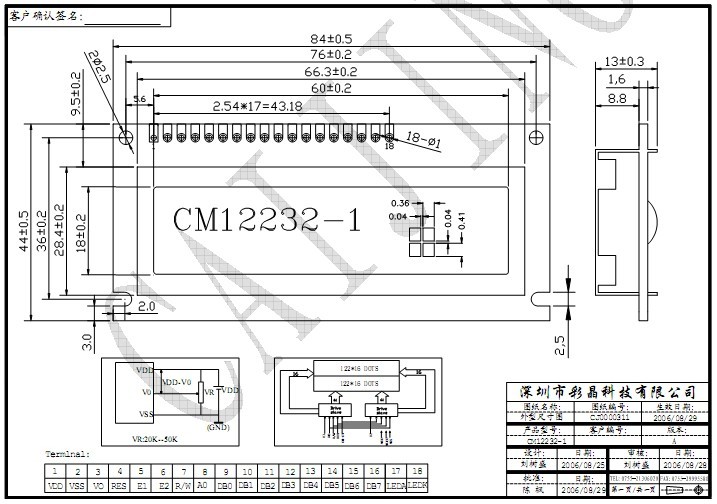

外形尺寸/mm（L×W×H）: 84 × 44 × 13

视域尺寸/mm: 60.5 × 18

点 尺 寸/mm: 0.36 × 0.41

控 制 器:SED1520

(1)电压:3.3V或5.0V

(2)STN正视反射模式

(3)显式模式:黄绿膜、蓝底白字、白底黑字

(4)显式角度:6点钟直视

(5)驱动方式:1/32Dvty;1/6Bias

(6)工作温度(Ta):-10℃～+55℃，存储温度:-20℃～+70℃

(7)背光特征:LED背光(黄绿色、白色)

(8)模块封装方式:COB

· LCM12232中文字库型液晶显示模块可以显示字母、数字、中文字型及图形，具有绘图及文字画面混合显示功能。可显示122（列）× 32（行）点阵。可完成图形显示，也可显示7.5×2个（16×16点阵）中文汉字。

· 提供三种控制接口： 8位微处理器接口、4位微处理器接口、串行接口。

· 模块内置2M-位元中文字型ROM (CGROM) 总共提供8192 个中文字型(16×16点阵)，16K-位元半宽字型ROM (HCGROM) 总共提供126 个符号字型(16×8点阵)，64×16-位元显示RAM (DDRAM)，另外绘图显示画面提供一个64×256点的绘图区域（GDRAM），可以和文字画面混和显示。

· 提供多功能指令：画面清除（Display clear）、光标归位（Return home）、显示打开/关闭（Display on/off）、光标显示/隐藏（Cursor on/off）、显示字符闪烁（Display character blink）、光标移位（Cursor shift）、显示移位（Display shift）、垂直画面卷动（Vertical line scroll）、反白显示（reverse display）。
