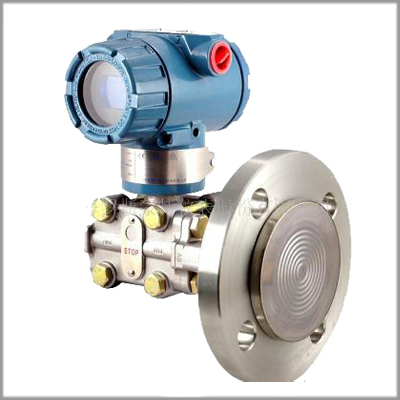

MT-1151LT法兰式液位变送器 法兰式液位变送器

MT-1151LT法兰式液位变送器概述：

该液位变送器采用进口充油硅芯片，不锈钢全封焊结构设计，具有良好的防潮性能和强介质兼容性，可用于许多工业场合较弱的腐蚀性介质中；电路部分的关键元器件、压力敏感芯子，选用品牌的元器件，采用生产标准工艺，使产品的各项技术指标均达到水平，产品有很好的稳定性和较高的精度。
应用范围：可用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、水文地质、水库、河道、海洋等场所
3351LT型法兰式液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。
　 3351LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB(2.5MPa)及300LB(5.0MPa)，法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
　　因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
　　用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。

特点：

★ 准确性高，稳定性好，二线制输入（特殊可四线制）；

★ 固体元件，接插式印刷线路板；小型，重量轻，坚固抗振；

★ 量程，零点外部连续可调；正迁移可达500%，负迁移可达600%

★ 阻尼可太调；单向过载保护特性好；

★ 无机械可动部件，维修工作量少；全系列统一结构，零部件互换性强；

★ 接触介质的膜片材料可选择；（316L、TAN、HAS-C、MONEL等耐腐蚀材料）

★ 防爆结构，全天候使用；智能HART现场总线协议

技术参数：

★ 使用对象：液体、气体和蒸汽

★ 测量范围：0～0.1Kpa至0～40Mpa

★ 输出信号：4～20mA DC

★ 供电电源：12～45VDC,一般为24V供电

★ 现场显示：指针式0～刻度显示，LED数码显示，LCD液晶显示可选

★ 防爆等级：隔爆型dIIBT4,本质安全型iaIICT6

★ 度：±0.2%、±0.25%、±0.5%

★ 稳定性：六个月内不超过zui大量程的基本误差值

★ 隔离膜片：316不锈钢、哈氏合金C-276，蒙乃尔合金或胆

★ 排气/排液阀：316不锈钢、哈氏合金C，蒙乃尔合金

★ 法兰和接头：316不锈钢、哈氏合金C，蒙乃尔合金

★ 接触介质O形环：丁腈橡胶，氟橡胶

★ 灌充液：硅油或惰性油

★ 螺栓：316L不锈钢

★ 壳体材质：低铜铝合金

★ 引压连接件：法兰、NPT1/4,中心距54mm；接头NPT1/2或M20×1.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91）

★ 信号连接孔：G1/2

MT-1151LT法兰式液位变送器选型表
