产品说明
| MT6011EX 开关量输入隔离安全栅 一入一出 |
|
特性
浪涌保护特性
◆ zui高连续工作电压 Uc: 30V
◆ 额定放电电流 In(8/20)μs : 5KA(线对线,线对地)
◆ zui大放电电流 Imax(8/20)μs : 10KA(线对地)
◆ 输出残压Vres(8/20)μs : 60V
◆ 依据标准 : GB18802.21-2004
概述
接收现场危险区的开关触点或接近传感器信号输入, 通过安全栅隔离输出到安全区的控制系统或其它组合仪表。 有继电器触点或晶体管输出方式，可以选择有线路故障检测功能的开关量隔离安全栅。
可以选择有浪涌保护功能的开关量隔离安全栅。在隔离安全栅的本安电路中加上浪涌抑制电路，可有效保护安全栅电路以及与其连接的设备免受高电压浪涌的损坏。
该开关量隔离安全栅采用的直流电源供电, –电源-输入-输出之间隔离。
技术参数
供电电源
电源电压：20~30VDC
电流消耗(24VDC 供电，继电器触点闭合时)：< 30mA
危险区输入
输入类型：开关或符合DIN 19234的NAMUR接近开关。
开路电压：8V±0.5V
开关阈值：1.5mA
回滞： 0.2~0.4 mA
线路故障时, 断路电流：< 0.1mA; 短路电流：> 4mA
安全区输出
输出类型：
A. 继电器常闭(常开)触点输出
触点特性：24VDC，2A ； 负载类型：电阻性负载
响应时间：≤20ms
C. 晶体管：外部供电电压 ≤40V； 驱动输出电流≤40mA
晶体管集电输出(接线方式见应用1)
高电平: VCC； 低电平: ≤2.5V
晶体管发射输出(接线方式见应用2)
高电平: VCC -2.5V； 低电平:≤ 0.5V
输入和输出特性(设置为同相控制)
仪表出厂的设定状态为输入与输出同相, 即输入开关吸合，输出继电器也吸合(如果是晶体管输出, 则晶体管导通;如果是电平信号输出, 则输出为高电平信号)。仪表面板上开关状态指示灯(Ⅰ、Ⅱ)亮。
线路故障检测(LFD)
仪表面板的开关状态指示灯(Ⅰ、Ⅱ)是双色 LED 指示灯。指示输出状态
亮黄色，指示输入回路故障状态亮红色。
注意：当用到线路检测功能时，如果需要使用机械触点开关作为输入设备时, 则必须在输入回路中连接分流电阻(参见端子接线图 )。以避免开关量安全栅将机械触点开关正常的通断误当做输入回路的断路或短路故障。
仪表面板上LED指示灯说明 (以继电器输出为例进行说明)
仪表通电以及工作电源正常时, Pwr 电源指示灯亮红色。
Ⅰ和Ⅱ为双色LED指示灯, 指示输出状态(黄色)及输入回路故障状态(红色)。
① 在输入回路监控功能有效时，Ⅰ、Ⅱ 状态指示灯亮红色, 说明输入回路
有故障, 同时输出继电器触点处于非吸合状态;
② Ⅰ、Ⅱ 状态指示灯亮黄色，说明输出继电器触点吸合, 仪表输入回路
没有故障发生;
③ 如果Ⅰ、Ⅱ 状态指示灯同时亮双色(红色和黄色),说明输出继电器触点
吸合, 并且输入回路有故障
综合通用参数
隔离能力：输入-输出-电源-外壳之间 2.5KV,1min ,50Hz
缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
电磁兼容性：符合GB/T18268应用要求 (等同IEC61326-1)
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
安装方式：安装在安全区, 35mm 标准DIN导轨卡式安装
端子接线：截面0.5~2.5mm2 的单芯或者多芯电缆, M3螺丝拧紧连接
外形尺寸 / 整机重量：22.5×99×114.5（mm）; 约110g
连接的现场设备及所处区域
符合DIN19234的NAMUR接近开关、开关等现场设备（包括本安型的压力开关、温度开关、液位开关等）0区、1区、2区,ⅡA、ⅡB、ⅡC,T4～T6危险区
防爆认证参数
防爆标志：[Exia Ga] ⅡC
认证参数：端子(9、10间)，(11、12间)
Uo=11VDC Io=15mA, Po=41.25mW, Um=250V AC/DC
ⅡC：Co=1.4 μF ，Lo =10mH

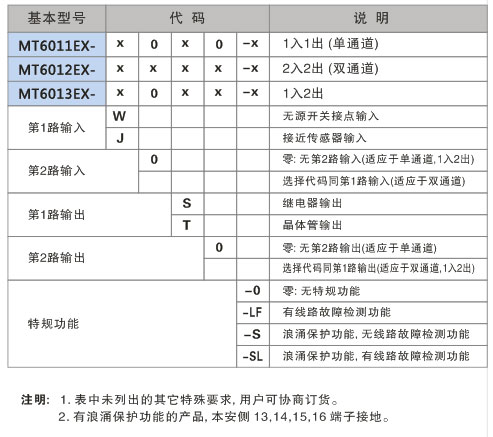

选型、订货代码

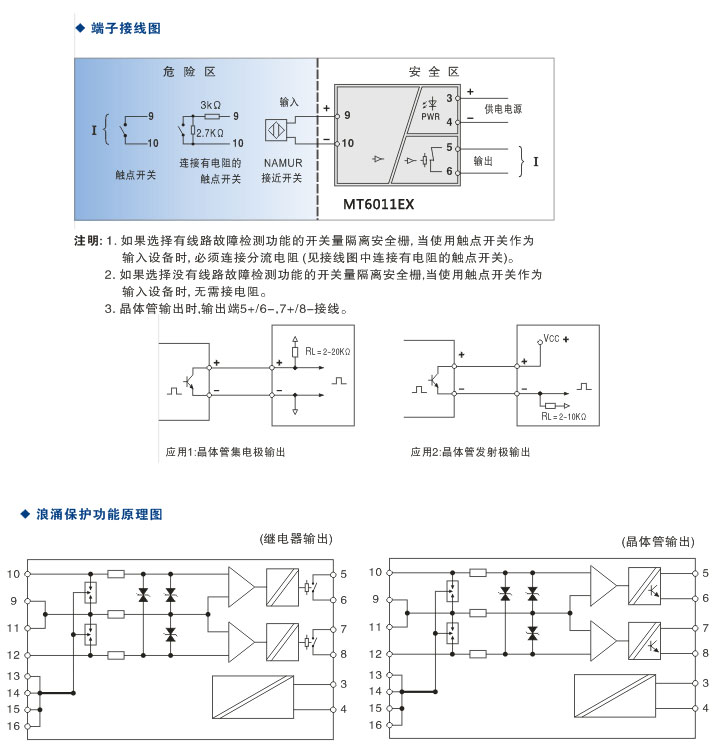

端子接线图
|
