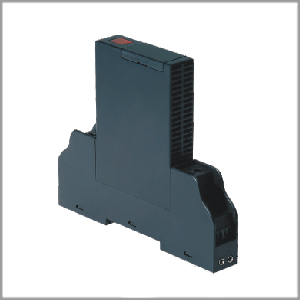

MTA2-TP 通用信号输入 隔离安全栅

特性

本安输入回路。
通用信号输入(热电阻、热电偶、电阻或毫伏信号、变送器配电、4~20mA电流源)。
可编程设定。
电源连接采用2.5mm插头线,简单快速。
输入-输出-电源之间磁电隔离。

概述
全智能的通用信号输入隔离安全栅, 适用于现场危险区域的热电阻、热电偶、电阻型传感器或电压信号传感器, 可以为现场变送器供电并接受 4~20mA信号输入, 也可以单独接受4~20mA电流源信号输入。经过隔离, 转换为标准的直流信号输出至安全区的控制系统或其它仪表。
通过PC机及组态软件可以编程设定输入类型和测量范围, 并可对输出信号的零点、满度和偏移量进行校正。
采用直流电源供电, 供电电源-输入-输出之间磁电隔离。
仪表主机与底座为拔插式结构, 接线端子布置在底座上, 接线采用M3螺丝紧固, 仪表的供电电源采用2.5mm电源线插拔式连接。
可以与DCS、PLC等系统或其它仪表配套使用，在石油、化工、电力、冶金、机械等行业有着广泛应用。

技术参数
输入 (本安)
输入信号：热电阻 Pt100、 Cu50 等；
　　　　　热电偶 K,E,S,B,R,T,N,J 等；
　　　　　毫伏　　－10～+100mV；
　　　　　电阻 　0~2000Ω; 0~400Ω；
　　　　　变送器 (带配电)；
　　　　　电流源 4～20mA
给变送器的配电电压：20mA时,≥16V
测量范围：(取决于所用传感器类型)
(注: 输入类型和量程范围可按用户的要求预先设定, 用户也可以自行编程设定)
输出
电流输出：4~20mA
电压输出：1~5V
输出负载：电流输出4~20mA时,≤350Ω(出厂默认),另有 ≤100Ω,≤550Ω, ≤750Ω,≤1KΩ可选；


电压输出1~5V 时, 负载≥10KΩ　　　　　　　　　　　　　　　　　
输出纹波：< 10mVp-p
供电电源
供电电压范围：20~30V DC
额定供电电压：24V DC
电流消耗(24VDC, Iout = 20mA)：zui大55 mA(带配电, 二路输出,负载550欧时)；
　　　　　　　　　　　　　　　zui小30 mA(4~20mA输入,单路输出,负载330欧时)
综合通用参数
标准精度(参见输入类型、测量范围和误差表)：±0.1%
热电阻三线输入时, 导线电阻：10Ω/线 (zui大值)
热电阻三线输入时, 导线电阻影响：<0.01%/Ω
热电偶输入时,冷端补偿误差：±1℃
冷端温度补偿范围：( 冷端补偿电阻已装在机内)-15~+75℃
温度漂移：±0.015% / ℃
负载变化影响：±0.1%
调整范围：(零点和满度可调整) ±2%
响应时间：< 10ms
隔离能力(输入-输出-电源) ：2.5KVAC(50Hz,1min 测试电压)
缘电阻(输入-输出-电源) ：≥100MΩ / 500VDC
环境温度(运行)：-20～＋60℃
环境温度(存放/运输)：-40～＋80℃
允许环境湿度(运行)：5~95%RH(无冷凝)
电磁兼容性：符合GB/T18268 (IEC61326-1)标准
外壳材料 / 防护等级：PC(聚碳酸脂)+ABS材料 / IP 20
外形尺寸：14.5×104.7×86(mm)
安装方式：35mm 标准DIN导轨卡式安装
接线数据(电缆横截面)：实芯线或多芯线 0.5~ 2.5( mm²)
连接形式：输入端/输出端,接线由M3螺丝连接
　　　　　电源连接使用2.5mm插头线, 拔插式连接
LED指示：绿色, 电源指示
连接的现场设备及所处区域：热电阻、热电偶、电阻型传感器、电压信号传感器、变送器、电流源　　　　0区、1区、2区，ⅡA、ⅡB、ⅡC
安全数据
防爆等级标志：[Exia Ga]ⅡC
zui高允许电压 Um：250V AC/DC
zui大电压Uo：24VDC
zui大电流Io：127mA
zui大功率Po：0.76W
zui大外部电感Lo ：1.4mH
zui大外部电容Co：0.08μF

选型、订货代码

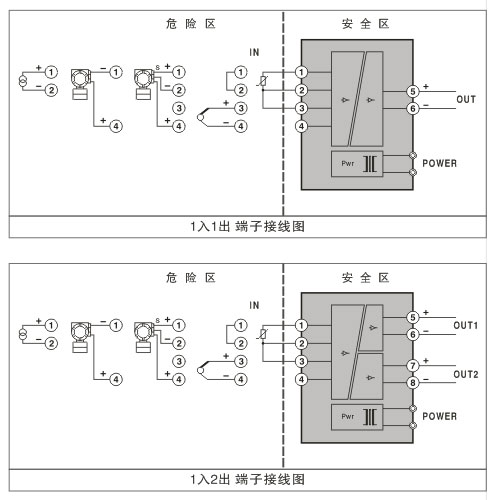

端子接线图
