型号:JZ233-HDE500库号：M18893 手持式校验仪

手持式校验仪 北京手持式信号源是一种兼有测量和输出的现场仪表，又称手持式信号源。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

手持式校验仪
手持式校验仪
手持式校验仪

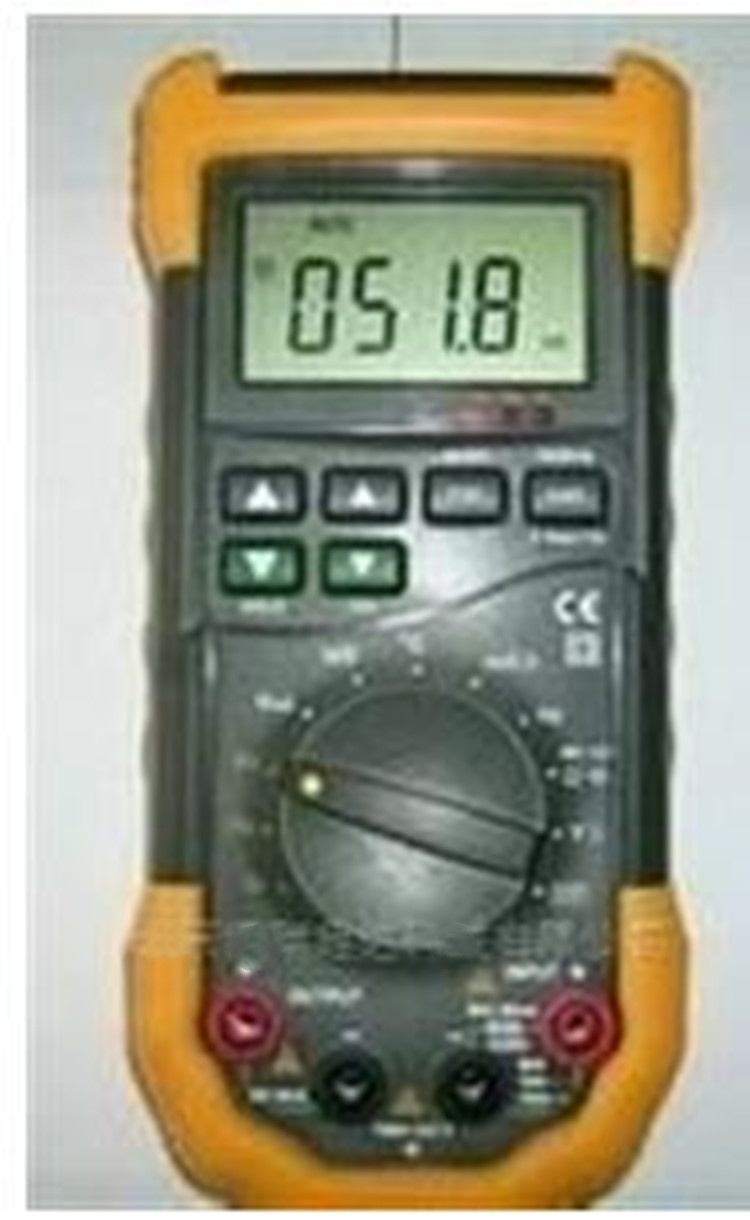

手持式校验仪 手持式信号源

型号：SN/HDE500

北京手持式信号源是一种兼有测量和输出的现场仪表，又称手持式信号源。本仪表是一种的便携式过程校验仪，精度高，体积小，使用简单方便，适用于工业仪表的现场调校及校准。HDE500功能强大，可模拟输出mv、v、mA、HZ等多种工业过程信号，同时也可测量工业控制过程中的各种信号。并对外提供24V，可用来为二线制仪表提供工作电源。
一、手持式信号源产品主要技术指标：
① 提供DC24V回路电源（Imax＝30MA）           
② 输出信号：电压、MV、电流、频率
③ 检测信号：交直流电压、交直流电流、电阻、电容、频率、
温度测量、线路通断、二极管/三极管测试
④ LCD大屏幕液晶显示，可切换显示输出值和测量值
⑤ 使用时，仪表会显示输出值及其单位符号，方便实用
⑥ 精度高达0.1%；自动量程，可的提高精度
⑦ 内置高性能电池组，一次充电可工作24小时以上
⑧ 全量程过载保护，量程显示“0L”；带高亮度LED背光源
⑨ 储存温度：-20～60℃；相对湿度：＜90%
⑩ 外形尺寸：195´92´55mm；重量：600克（含电池）；

二、主要测量指标及输出指标
㈠输出指标

量程 大值   分辨率    精度
 电压 0－10V   12V     10mV   0.1%f.s
 毫伏 0－100mV  120mV    100uV  0.1%f.s
 电流 0－20mA  24mA      10uA   0.1%f.s
 频率 0－10kHz  12KHZ     0.1Hz 5d
 24v 24V回路电源，电流30mA 2%


㈡测量指标
量程      大值      gao精度
直流电压 0－1000V 1000V      0.1%f.s
交流电压 0－700V 700V       0.1%f.s
直流电流 0－400mA 400mA      0.1%f.s
交流电流 0－400mA 400mA      0.1%f.s
毫伏   0－200mV 240mv      0.1%f.s
电阻   0－40MΩ 40MΩ      0.3%f.s
频率   0－200KHz 200KHz      0.1%f.s
电容   0－100uF 200uF       0.3%f.s
其它：温度测量、线路通断测试、二极管测试、三极管测试

三、简单显示说明：


  显示单位符号说明：

符号 说明部分 符号 说明部分
RS232 保留 ℃ 摄氏度（温度）
AUTO 自动量程 F 法拉（电容）
H 读数保持 Ω 欧姆（电阻）
Δ 相对测量 V 伏特（电压）
~ AC 交流 A 安培（电流）
DC 直流 Hz 赫兹（频率）

蜂鸣断通测试 % 占空比（方波）

二极管测试 n、μ
m、k
M 单位符号：纳、微、毫、千、兆


hFE 三极管测试


① 旋转开关可以选择电流、电压、频率、毫伏功能，二极管/三极管、电阻、电容、温度等测试功能。
② 按▲ 、▼两键用来调节输出值的大小，▲ 为增加键，▼ 为减小键。
③ 在光线昏暗的场所，长按RANGE按键2秒钟，打开高亮度背光源，可以清楚的测量读数；再次长按RANGE按键2秒钟将关闭背光源。

本仪表体积小巧、功能强大、使用简单，适合于单手操作，一台仪表可满足工业现场的多种需求，性能稳定，测量及输出精度高，是工业现场的*仪表，可*替代昂贵的进口产品；仪表的信号输出和测量功能主要是针自动化仪表校验、检修的需要而设计的，是现场仪表安装调试人员、维护人员的理想工具。

产品附件：(1) 使用说明书、合格证各一份；    
    (2) K型热电偶一付
     (3) 测试线及输出线各一付；  
     (4) 充电器一只；充电器与仪表连接电缆一条；
(5) 24V输出电线一付（红色为正，黑色为负）
    (6) 多功能插座一个
