利用无线物联网控制器实现位移在线测量

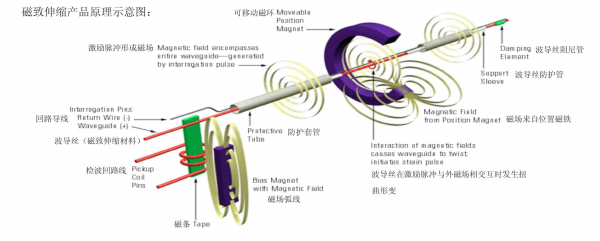

当传感器工作时，由传感器硬件电路模块产生的脉冲电流沿波导丝传播，当脉冲电流流经光标磁铁处的波导丝时，记为“起始脉冲”，脉冲电流产生的周向磁场与光标磁铁产生的轴向磁场合成一个螺旋磁场。基于磁性材料的魏德曼效应，波导丝发生局部瞬时形变并产生扭转波，扭转波产生后分别以一定的速度向相反的两个方向传播。扭转波传播到检测线圈覆盖部分的波导丝处，由磁致伸缩逆效应，波导丝内的磁感应强度发生变化，此时检测线圈两端产生感应电压，记为“终止脉冲”，通过计算两者之间的时间差，即可精细测出其位移量。

注：具体以实物为准电子尺状态形状不一

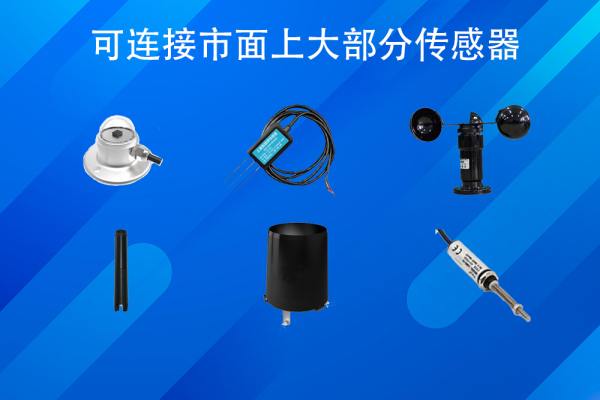

对于农业、工业、海洋勘探等检测设备，大部分不能互动互联。面对此种情况我司研发了一款物联网控制器，可以连接市场上大部分检测、勘察传感器，如土壤温湿度、PH值、氮磷钾（肥力），水质溶解氧、PH值，氧气、二氧化碳等气体传感器，以及紫外线太阳辐射等环境监测仪器。连接物联网控制器后即可实现互动互联的功能。物联网控制器适配市面上最常用的传输协议，如RS485、I2C、模拟量、开关量等，数据读取准确抗干扰能力强，连接方便快捷。

对于网络，物联网控制器可搭配WIFI、4G、LORA、GPRS模块使用。在有无线网络和没有无线网络的环境下都可以使用，适用于多种环境。数据传输稳定，数据上传云端随时可以在端查看。

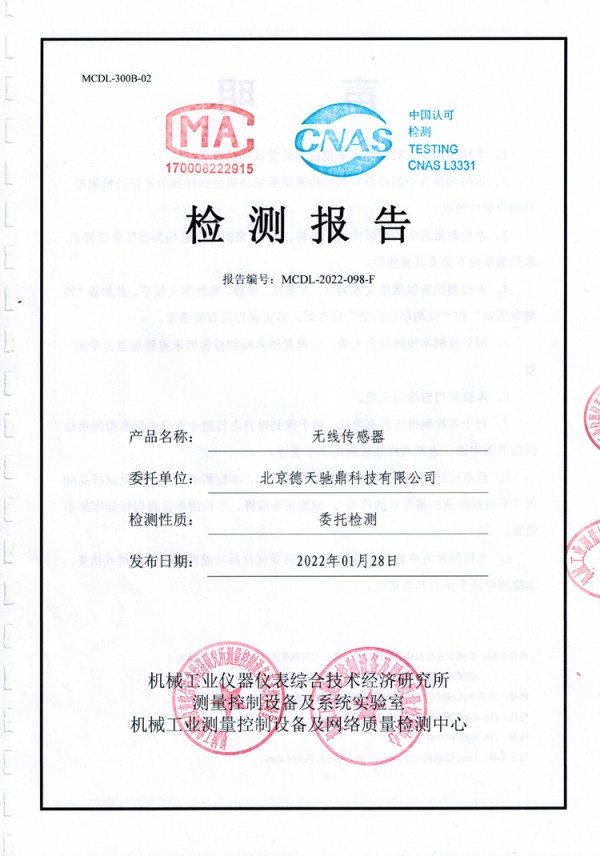

物联网控制器与其配套设备通过国家标准高低温实验，可以在-45度到+80度稳定运行，实验期间使用WIFI与4G通讯方式数据传输依旧稳定快速。

考虑到使用环境原因物联网控制器可在低功耗下运行，待机时间为一小时时，实验室测定时间为一年。内部配有高强度锂电池，电量持久度高，电池使用寿命长。

将传感器与物联网控制器连接，利用物联网控制器实现叶面湿度的在线测量。

图1：技术员将传感器与物联网控制器连接

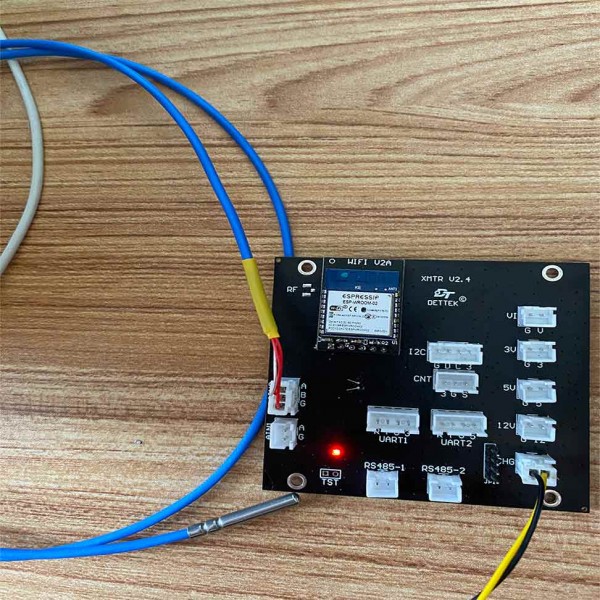

图2：传感器与物联网控制器连接完成

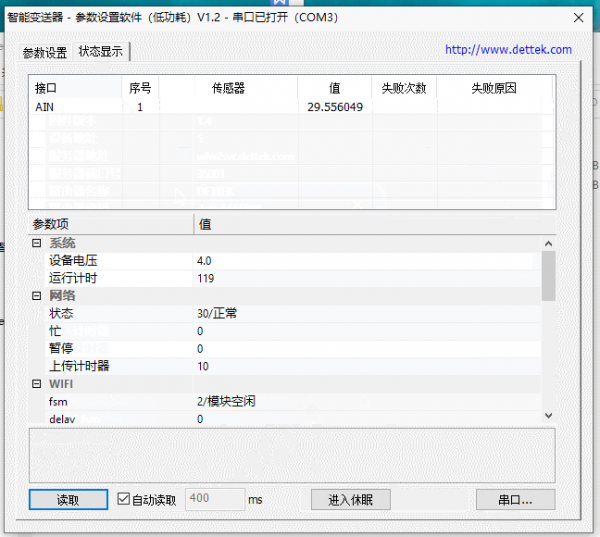

图3：通过上位机查看物联网控制器数据

图4：数据上传

物联网控制器通电后，将自动读取传感器数据。随后将读取到的传感器数据上传到服务器。在低功耗模式下上传数据完成后将自动进入休眠，随定时时间长度启动，以此往复，代数据上传完成后公众号随时可以查看数据。

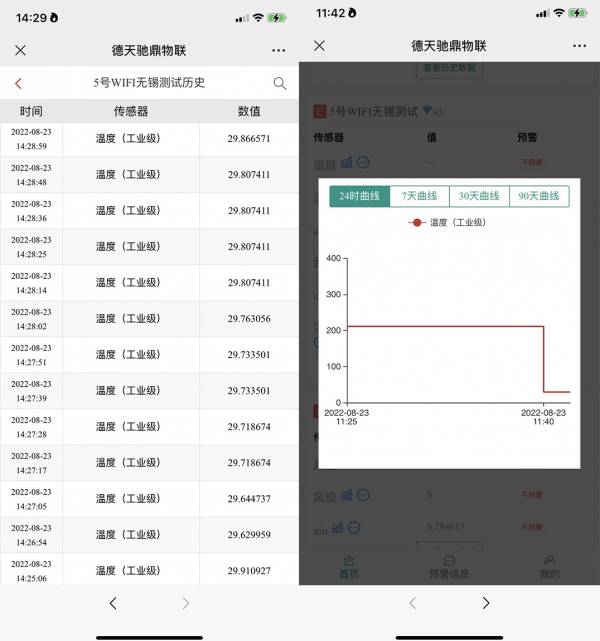

图5：随时可以查看数据和历史曲线

产品细节

应用领域

位移传感器的应用范围相当广泛，常用在工业自动化或者建筑桥梁等方面。位移传感器根据位移量的大小输出大小不同的电信号，然后能判断位移量的大小。常用的有应变式位移传感器，磁致伸缩位移传感器，光栅位移传感器，激光位移传感器，角度位移传感器等。

1. 磁致伸缩位移传感器的应用 注塑机、压铸机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、钢厂轧辊调节、盾构机、液压伺服系统、液位检测和控制。

2. 激光位移传感器的应用 激光传感器常用于长度、距离、振动、速度、方位等物理量的测量，还可用于探伤和大气污染物的监测等。

3. 角度位移传感器的应用 地理：山体滑坡，雪崩 民用：大坝，建筑，桥梁，玩具，报警，运输 工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机。铺路机等 火车：高速列车转向架和客车车厢的倾斜测量 海事：纵倾和横滚控制，油轮控制，天线位置控制 钻井：精确钻井倾斜控制 机械：倾斜控制，大型机械对准控制，弯曲控制，起重机 军用：火炮和雷达调整，初始位置控制，导航系统，军用着陆平台控制

4. 直线位移传感器（电子尺）的应用领域 注塑机、压铸机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、皮革机械、比例阀、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械（刷辊运动、裁纸等）、钢厂轧辊调节、机械手、自动门（列车及大厅）、裁床（裁钢管、木板、线材等）、桥梁监测、煤炭设备（掘进机、坑道支架、塌方监测等）、地质监测（如：塌方、溃堤）。

5. 拉绳/拉线位移传感器的应用领域 舞台屏幕设备、皮革机械、盾构机、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械（刷辊运动、裁纸等）、机械手、自动门（列车及大厅）、裁床（裁钢管、木板、线材等）、桥梁监测、电梯平层、升降机、水闸开度、水库水位、行车、工程车、龙门吊、港口设备、煤炭设备（掘进机、坑道支架、塌方监测等）、水处理液位、仓储设备、地质监测（如：塌方、溃堤）、石油钻探设备、探矿设备等。
