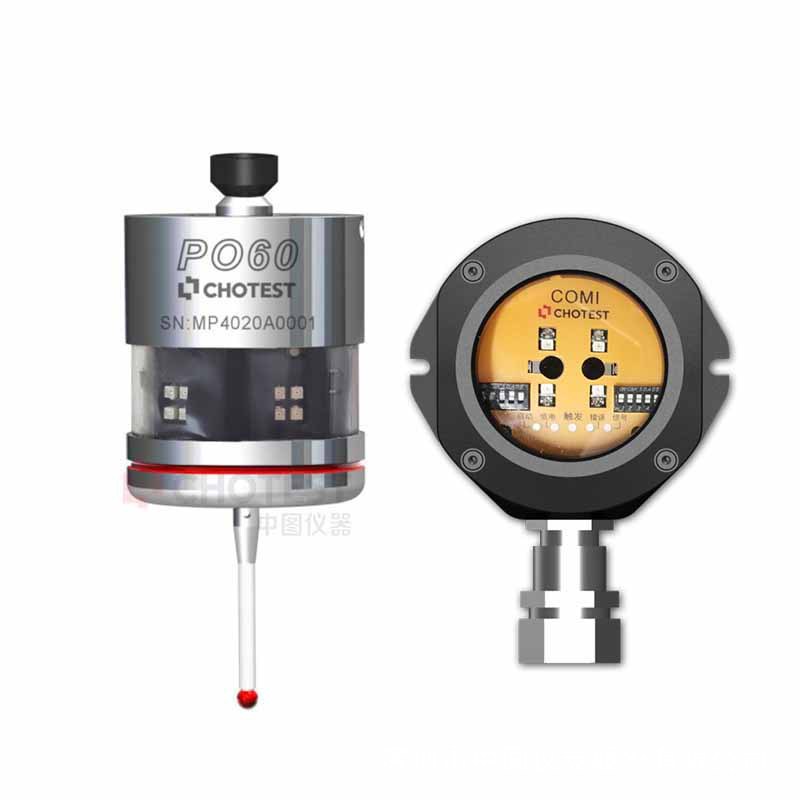

PO60 数控机床自动测头

深圳市中图仪器股份有限公司成立于2005年，致力于全尺寸链测量仪器及设备的研发、生产和销售。

使用机床测头，可以轻松实现找正定位、分中、在机测量，提高生产效率。中图仪器PO60数控机床自动测头广泛应用于龙门加工中心、卧式加工中心、大型车铣复合机床，适用于高精度零件检测、薄壁零件检测、模具曲面检测、大尺寸零件在线测量、大批量在线测量、涡轮叶片检测等。

与同系列测头相比，PO60数控机床自动测头信号传输距离更远，覆盖范围更大，电池使用时间力更长！

规格指标（部分）
适用机床：大型加工中心
探测方向：5向:±X;±Y;+Z
重复精度2δ：<2μm
工作温度：5℃～55℃
直线传输距离：离最大可达6m(标准功耗)
重量：880g

接收器技术参数
传输类型：红外光学调制
工作范围：最大8m
重量：926g
电源电压：12V~30V
电源电流：传输＜100mA，接收＜40mA；
电缆（到机器控制）：专用13PN屏蔽电缆，8米或15米；
存储温度：（-25~70）℃；
工作温度：（5~55）℃；
注：当电压为24V时，所有输出均为开路

使用机床测头分中，摆脱了操作工技术水平的限制，把原来校正加工环节中需要凭经验、靠手感的操作转变为科学的、简单的、人人都能掌握的方法，因此使用机床测头正成为目前数控加工的主流。PO60数控机床自动测头分中能自动调取，可以程序读数或人工读数，操作简单便捷，适合大批量高精度生产需求。其采用的是稳定的3点触发结构设计，当测针受外力作用产生径向或轴向移动时，触发机构触发，测头内部的电路向接收器发出触发信号，接收器将信号传送给数控机床，获得机床各轴位置坐标，再根据不同测量点的数据，计算出需要测量结果。
