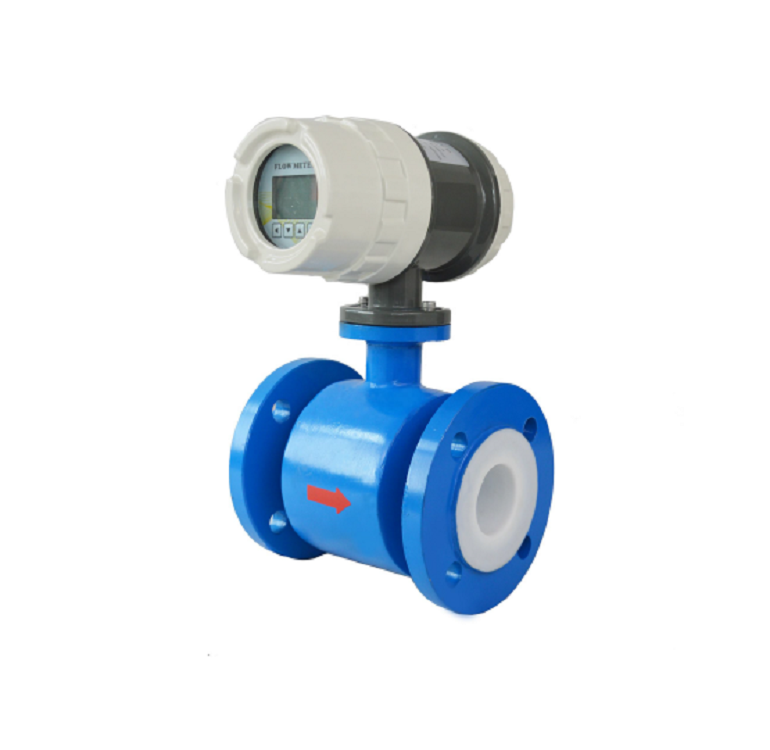

型号:LDG-DN65库号：M18222 DN65分体式电磁流量计

DN65分体式电磁流量计DN65的分体式电磁流量计，表体铸钢材质，法兰连接分体式，钽电极，四氟衬里

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

DN65分体式电磁流量计
DN65分体式电磁流量计
DN65分体式电磁流量计

DN65的分体式电磁流量计，表体铸钢材质，法兰连接分体式，钽电极，四氟衬里

概述
LDG 型系列智能电磁流量计是根据电磁感应定律制造用于测量管道中导电液体的体积流量，
如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在石油化工、矿冶、煤炭、水利
工程给排水、污水处理等行业中应用。
工作原理
电磁流理计所依据的基本理论是法拉第电磁感应定律。
当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电
流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁
场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，当导
电液体经导管时，因切割磁力线，两个电极上产生感应电动势。电动势与流量成正比关系，
从而导出流量。
特点
 测量不受液体密度、粘度、压力和导电率变化的影响。
 测量管内无活动及阻流部件，无压损、不堵塞，可测量含有纤维、固体颗粒和悬浮物的
液体。
 仪表反映灵敏，测量范围，流速0.3-15m/s，导电率≥5μs/cm 导电液体都可测量，量
程范围可以任意选定。
 仪表采用了低频三态方波励磁技术、小信号处理技术和软件技术，故抗干扰性强、
精度高、稳定。
 仪表不受液体流动方向的影响，正反向安装均可测量，并安装方便，对直管段要求不高。
 电磁流量计的电极及内衬材料耐腐性和耐磨性，寿命长。可按用户特殊工况要求生
产电磁流量计。如潜水型电磁流量计。
 仪表的耐冲击、耐振性良好。
 仪表不能测量气体及不导电液体。

主要技术参数
流量测量范围及量程比显示量程比1：150、精度量程比0.3 级1：4 、0.5 级1：10、1.0 级1：20
流速范围0.3～15m/s
介质电导率≥5μs/cm
测量精度0.3 级、0.5 级、1.0 级
介质温度-20℃～60℃、-20℃～90℃、-20℃～100℃、-20℃～180℃
压力1.6、2.5、6.4、16、26、42Mpa
使用环境温度-20℃～+50℃ 湿度≤85%，气压86kpa～106kpa
输出信号
频率输出0-5KHz 电压输出1-5V
电流输出4～20mA、RS-485 串行接口或RS232 接口，Mudbus 协议
Hart 协议
断电数据保存时间10 年
电源①外供220VAC±15%；②外供24VDC±5%（可选）③锂电池电源供电
功耗≤15w(外供电)
防护等级IP67、IP68（只适用于分体型）
衬里材料聚氨酯橡胶、氯丁橡胶、聚四氟乙烯、F46 等
电极材料316L、哈氏合金HB、哈氏合金HC、钛、铂等
特殊电极材料如：钛、钽、铂等稀有金属材料
安装型式一体型、分体型（壁挂式）
