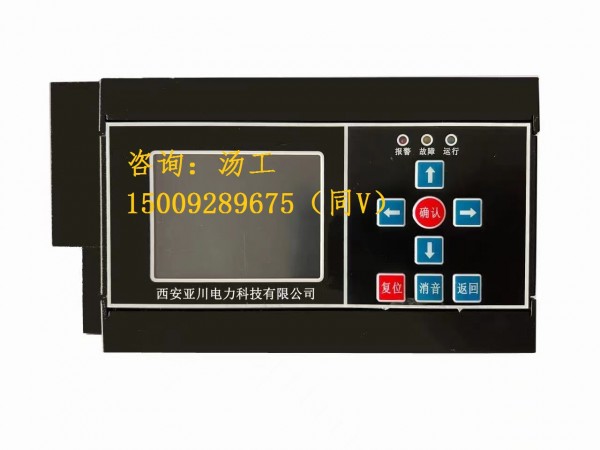

XLMS1-RC余压控制器

● XLMS1-RC余压控制器功能：

实时监控所有被监测区域的压力工作状态和故障报警信息,并将工作状态和报警信息上传给控制室XLMS1-H200余压监控主机；

● 余压监控系统产品组成：

XLMS1-RC余压控制器

XLMS1-RS余压传感器

XLMS1-24V-NM电动旁通阀泄压阀

XLMS1-H200余压监控主机

余压监控系统主要由：余压监控器、余压探测器、余压控制器、电动执行器、气管、气管末端面板组成。

防烟楼梯间余压值为40～50Pa

前室、合用前室余压值为25～30Pa。

★ 当压差大于设定数值（楼梯间50Pa，前室30Pa)）时，余压探测器发出报警信号，上传至余压控制器，余压控制器通过控制电动执行器开启旁通阀，开始泄压。

★ 当压差达到设定数值范围（楼梯间40Pa， 前室25Pa）时，余压控制器通过控制电动执行器关闭旁通阀，完成泄压。

● 技术参数

输入电源： AC220V50Hz( 取加压风机控制箱内电源 )

输出电压： DC24V

通讯方式： RS485 标准协议

通讯距离： 可靠通讯500m，可并联连接管理 128台余压传感器

报警功能： 有报警显示功能

智能余压阈值： 智能设置疏散门允许余压值 ，控制泄压阀开启 、关闭角度。

● 产品特点

1：完全满足并高于国标GB51251 《建筑防烟排烟系统技术标准》 及GB850016《建筑设计防火规范》等相关国家标准中的功能要求；

2：与XLMS1-RS余压传感器之间，采用RS485通信及独立供电电源，通讯采用RVS-2x1.5mm2屏蔽双绞线，电源线采用RV-2x2.5mm2电源线500米内并联（T接）连接管理128台XLMS1-RS余压传感器；

3：采用集中供电方式,给XLMS1-RS余压传感器提供DC24V电压供电,确保系统稳定；

4：实时监控所有被监测区域的压力工作状态和故障报警信息,并将工作状态和报警信息上传给控制室XLMS1-H200余压监控主机；

5：精准持续控制电动旁通泄压阀的开,闭角度,控制余压值在规范要求的区间值内；

6：可监测正压风机的运行状态与 故障状态；

7：可现场在线编程，满足客户的现场使用要求；

8：与监控主机配接，灵活构建大容量余压监控系统,适应建筑应用需求；
