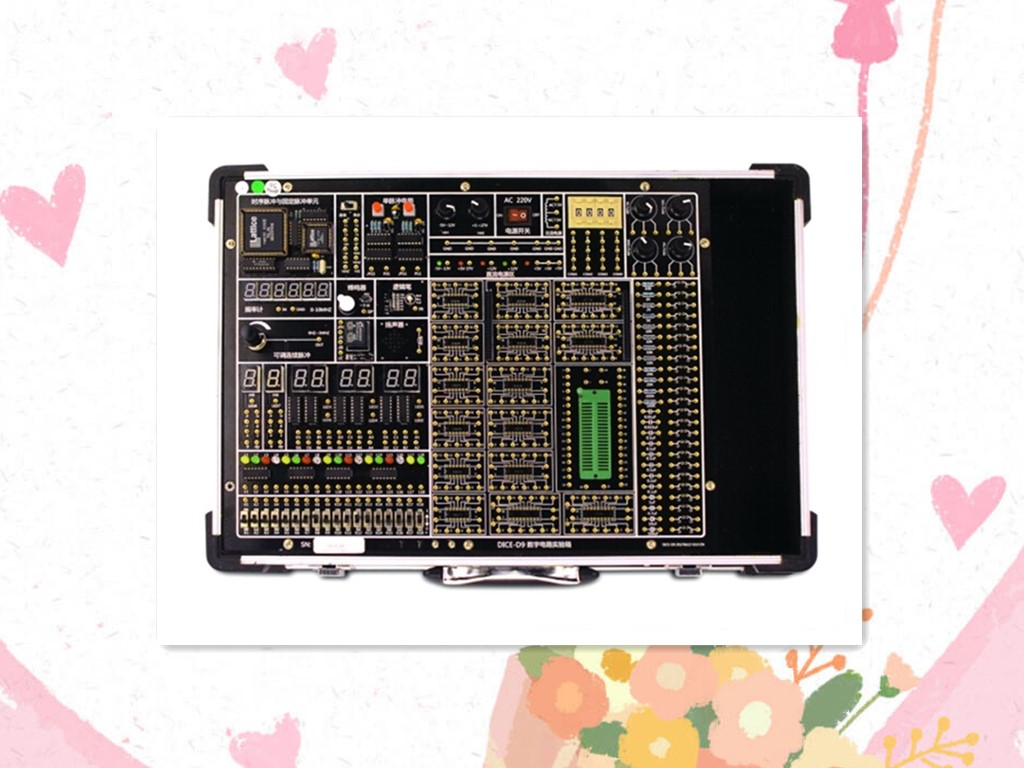

数字电路实验箱
数字电路实验箱
数字电路实验箱
一、设备概述:
实验箱采用一体化的设计，输入和输出显示所有元件都集中在一块高强度的蓝色PCB板上，集成则采用可插拔的集成底座，方便实验课结束后元件拆取，并带有多种信号源、多路输入开关天和数码管显示。
二、数字实验箱硬件资源介绍
序号 名称 指标
1 电源 输入：~ 220V/50Hz±10%；
输出：DC ±12V、+5V多路稳压源，大输出电流均为1A；DC -5～-12V ,+5～+27V两路连续可调，大输出电流均为 500mA；
两路交流~ 7.5V、一路交流~15V，大输出电流为250mA。
2 信号源 单脉冲（消抖脉冲）：可同时输出正负两个脉冲，脉冲幅值为TTL电平,共2组；
脉冲信号，输出均为TTL电平
（1）6路固定脉冲输出1HZ、10HZ、1KHZ、10KHZ、100KHZ、1MHZ
（2）一组频率0~1MHZ连续可调的方波脉冲源，通过频率细调多圈电位器对输出频率进行细调。
（3）4路（T1、T2、T3、T4）时序发生器及启停电路
（4）提供一只0~10Mhz数字频率计
3 元件库 (1)可调电位器1K、10K、100K、1M各1只
(2)扬声器、蜂鸣器、继电器各1组
(3)元件区提供常用规格电阻电容24只
(4)提供24组圆孔针插座，可方便接插电阻，电容，二极管，三极管等元器件, 方便户自由搭建电路。
4 外形尺寸 长×宽×高=450mm×300mm×130mm；
5 逻辑开关及电平指示 (1)18组独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
(2)18组电平显示：由红/绿/黄/白多种颜色LED发光二极管及驱动电路组成。
6 多功能逻辑笔 具有测定高电平、低电平、中间电平及脉冲测试等功能
7 数码管显示 6位带BCD码-十进制译码电路七段LED数码管以及2位不带译码电路的七段LED数码管（共阴、共阳各一只并设有限流电阻）；
8 拨码开关 4组可逆十进制拨码开关;
9 集成底座 双列直插式集成电路插座：14脚6只、16脚5只、18脚2只、20脚2只、40P锁紧式插座1只（可插8脚、14脚，16脚，18脚，20脚、24脚、28脚、32脚，40脚等多种规格的DIP封装芯片）
10 面包板
（选配） 可选配面包板，提供连接线，方便与主板连接实验。
三、可扩展CPLD模块，需选配相应的扩展模块及下载线。
CPLD模块：EPM1270T144适配卡（选配：Altera公司40000门CPLD器件；
配置USB Blaster下载器，Quartus II 12.0 软件。
四、推荐实验项目 (注：该实验箱为开放实验平台，实验所需芯片需自备。)
基本实验部分：
1. 门电路逻辑功能及测试
2. 译码器和数据选择器 8
3. 运算电路(半加器、全加器及逻辑运算)
4. 触发器 R-S、D 、J-K
5. 计数器电路测试及研究
6. 波形产生及单稳态触发器
7. 集成计数器及寄存器
8. 时基电路
9. 三态输出触发器及锁存器
选做实验部分：
10. COMS 门电路测试
11. TS门，OC门的功能测试及应用
12. TTL不同系列芯片性能和参数的测定
13. 门电路的驱动能力测试
14. 逻辑笔实验与分析
15. TTL 与CMOS相互连接实验
16. MSI 加发器
17. 竞争冒险
18. 触发器应用
19. 寄存器及其应用
20. 计数器MSI 芯片的应用
21. 时序电路应用
22. 顺序脉冲和脉冲分配器电路
23. 施密特触发器及其应用
24. 单稳态触发器及其应用
25. 多路模拟开关及其应用
26. 数字定时器
27. 电压变换器
28. 四路优先判决电路
CPLD部分实验项目(选配模块实验)：
1.3×8译码器的设计
2.编码器的设计
3.算术运算（4位全法器的设计）
4.四位并行乘法器
5.设计基本触发器（D，JK）
6.设计74LS160计数器功能模块
7.状态机电路设计
8.七人表决器
9.格雷码变换电路
10.BCD码加法器
11.英语字母显示电路
12.正负脉宽数控调制信号发生器
13.序列检测器
14.四位移位乘法器
