CC144-LM-12库号：M26163 残余应力应力检测仪

残余应力应力检测仪 设备简介：本仪器主要采用盲孔法进行各种材料和结构的残余应力分析和研究，还可作为在静力强度研究中测量结构及材料任意点变形的应力分析仪器。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

残余应力应力检测仪
残余应力应力检测仪
残余应力应力检测仪

LM-12 应力检测仪

设备简介：本仪器主要采用盲孔法进行各种材料和结构的残余应力分析和研究，还可作为在静力强度研究中测量结构及材料任意点变形的应力分析仪器。如果配用相应的传感器，也可以测量力、压力、扭矩、位移和温度等物理量。盲孔法应力检测仪属于有损检测，既在被测构件上打一个直径1.5mm深度0.5-2.0mm的小盲孔，利用应变片的感应进行测试和分析。使用方便，操作简单。

设备特性：
1、采用高速ARM9单片机作为处理机，可同时运行四线程固化程序，保证设备流畅运行。
2、选用高精度测量放大芯片，可自动化测出残余应力值的大小及方向
3、测量过程中数码管可直接显示ε1、ε2、ε3（0°、45°、90°）的应变值和计算后的残余应力值δ1、δ2及主应力方向的夹角度数θ，可通过按键任意切换查看。
4、设备自设清零键，确保钻孔之前因外部因素造成的零点漂移
5、设备采用三方向独立数据采集和计算的方式，并通过数字滤波及硬件滤波等综合抗干扰技术，确保打孔时测量数据的准确及稳定。
6、本仪器配有一台微型高速打印机，可现场打印出三个方向的应变值及计算后的残余应力值及主应力方向的夹角度数。
7、可以根据被测工件的弹性模量、泊松比、应变花的灵敏度系数、R，设置相应的释放系数A、B值，（出厂时释放系数默认为：A=＋0.250，B=-0.720）
详细参数
1. 测量点数：单点测。
2. 应变测量范围：0~±32767με。
3. 分辨率：1με/字。
4. 适用应变片阻值：120Ω±0.5;
5. 供桥电压：直流2.0V，交流纹波小于0.1mv;
6. 基本误差限：≤±0.1％±1με;
7. 稳定性：（在预热30分钟后）
a) 零点漂移：<= ±2με/h;
b) 读数值变化：≤±0.1％＋3/h。
c) 温度变化：
温度对零点漂移的变化：≤±1με/℃。
温度对读数值的变化：≤＋0.02％F.S/℃。
8. 电阻平衡范围：≥0.5％（应变片灵敏度系数为2.08（可调），使用120Ω应变片)。
9. 显示方式为八位数码管显示SXXXXX.XX（其中5位整数位，2位小数位，S为符号)，
显示应变值时无小数位。
10. 电源：交流 50HZ 220V±10％ 。
11. 工作环境：
a) 温度：-20~40℃。
b) 相对湿度：42％~92％。

钻孔装置

1、采用60度、90度、可调钻孔装置可以在不同构建的平面、曲面、角焊缝、对接焊缝、拐角等处方便灵活的进行钻孔
2、配置高倍显微镜使对中精度到1‰
3、钻孔转速可调节，转速快慢可任意控制。
4、强磁钢吸附，完全代替了普通钻孔装置胶水粘贴的麻烦
钻孔直径：￠1.0~￠3.0mm
对中精度：0.025 mm
打孔深度: 随机调节
设备整机

应力检测的基本步骤：
★在工件上选定残余应力测量点，一般是选择工件上残余应力值大的点或工件在使用过程中承力大的点；
★将被测点表面打磨到粗糙度Ra0.8左右；
★用炳酮或酒精将打磨面清洗干净；
★用快凝胶将应变花（计）粘贴在被测点；
★快凝胶凝固后，将应变计上的应变片的引线与残余应力检测仪的测量线通过接线端子连接起来；
★将残余应力检测仪修正调零；
★用装置在应变花（计）打一个Φ1.5mm、深约1.5-1.8mm的盲孔；
★打完孔15分钟后，用检测仪测量打孔后释放的应变量，同时自动计算出残余应力值的大小和应力方向。
LM-12残余应力检测仪

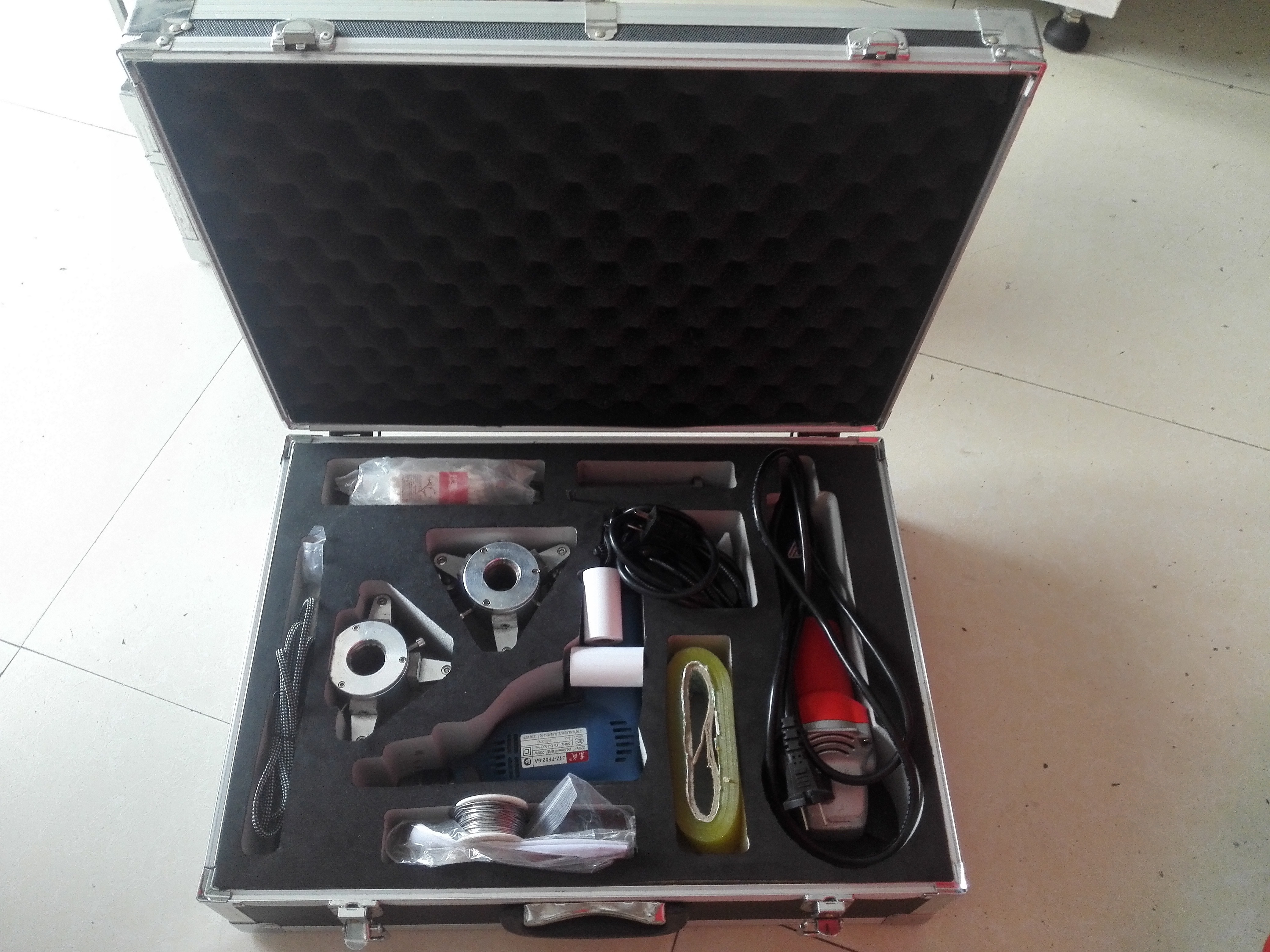

随机文件和备件清单


1．控制箱 1台
2．测量线 1根
3. 补偿线 1根
3．应变片 20 片
4．打印纸 1卷
5．电源线 1根
6．保险管（10A） 5只
7、手枪钻 1台
8、磨光机 1台
9、钻头（1.5mm） 10根
10、其它附件 1套
11．产品使用说明书 1本
12．产品合格证 1份
13．保修卡 1份
设备价格
备注
应力检测仪（含打孔装置） LM-12
