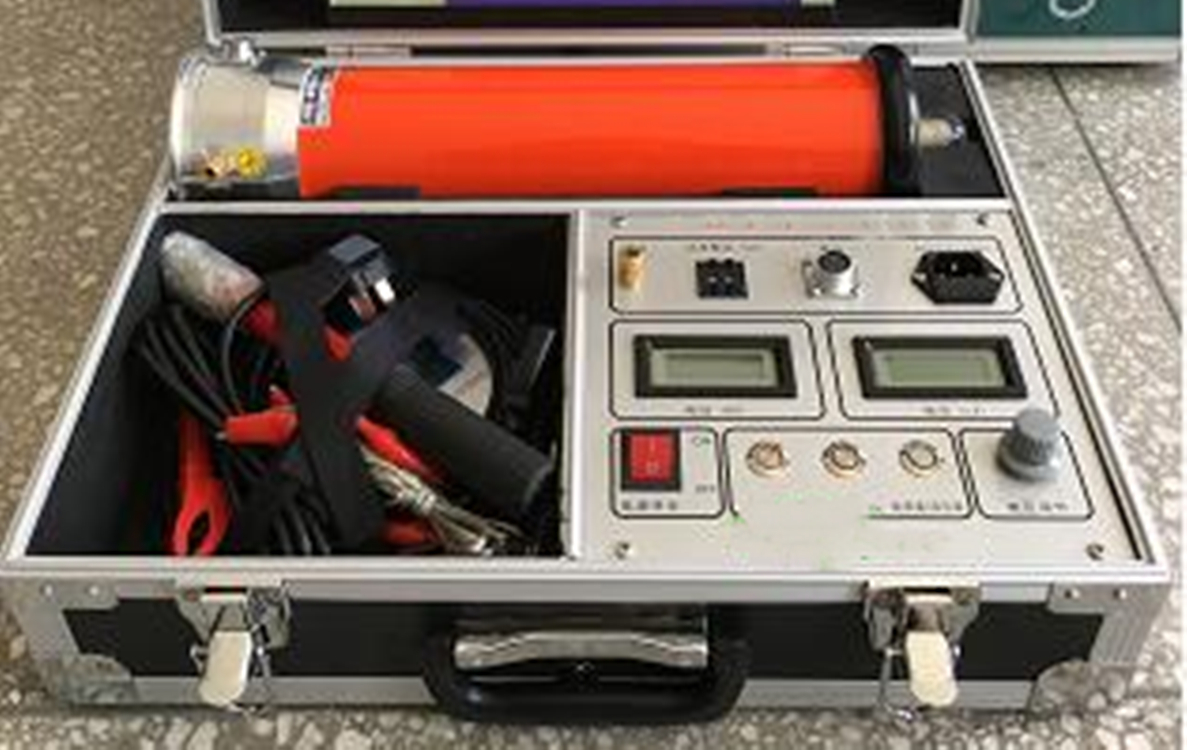

型号:ZXHD/ZGF-Z60/2库号：M396996 直流高压发生器

直流高压发生器 ZGF 系列是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的检测仪器。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

直流高压发生器
直流高压发生器
直流高压发生器

一、产品简介
ZGF 系列是电力部门、厂矿企业动力部门及发电厂对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的检测仪器。
1、产品特点
① 体积小、重量轻、美观、、操作简便、功能齐全，是电力系统 21 世纪的换代产品。
② 采用工艺制造。脉冲串逻辑阵列调制，采用大功率 IGBT 器件，相位模糊控制，从而使输出稳定度，纹波小，频率高达 100kHz。
③ 按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕
连续对地直接短路放电。
④ 精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，
调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端
采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。
⑤ 控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分
压器及限流电阻，接线简单，操作方便。
⑥ 负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断
线保护等各种保护功能，自动保护功能强，操作，各种技术指标均优于行
业标准及同类产品。
⑦ 具有 75%的功能，做氧化锌避雷器测量带来ji大的方便。本仪器控制箱
上有 75%的电压开关功能，当电流升到 1000uA 时、打开 75%的按钮、这时电
压表、电流表所显示的值是 75%的数据，做完后应立即将升压旋钮回到零位上，
- 2 -
并且将微调电压旋钮回到零位上。并应立即将 75%的铵钮开关打到正常的位置
上，再做其它试验。
型号
项目

型号/输出额定电压电流
ZGF40/2 40kV/2mA 控制箱重量 3.5kg 倍压体尺寸重量Φ120×300mm 4.1kg
ZGF60/2 60kV/2mA 控制箱重量 4.5kg倍压体尺寸重量Φ148×360mm 4.5kg
ZGF120/2 120kV/2mA 控制箱重量 4.5kg倍压体尺寸重量Φ120×450mm 5.5kg
ZGF120/5 120kV/5mA 控制箱重量 4.5kg倍压体尺寸重量Φ148×500mm 6.2kg
ZGF200/2 200kV/2mA 控制箱重量 4.5kg倍压体尺寸重量Φ148×730mm 11kg
ZGF200/5 200kV/5mA 控制箱重量 4.5kg倍压体尺寸重量Φ148×760mm 11.5kg
ZGF300/2 300kV/2mA 控制箱重量 4.5kg倍压体尺寸重量Φ180×1100mm 12.6kg
其 它等 级600～800kV电压等级的直流发生器定做
工作电源 50Hz；220V±10%
测量误差 数字电压表：1%（满度）±1 个字；数字电流表：1%（满度）±1 个字
稳 定 度 随机波动，电源变化±10%时，≤0.5%
纹波系数 ≤0.5%（满度）
工作方式 间断使用，额定负载 60min
工作环境 环境温度：-15℃～50℃；温度 25℃时，相对湿度：＜90%（无凝露）；海拔高度：＜2500m
