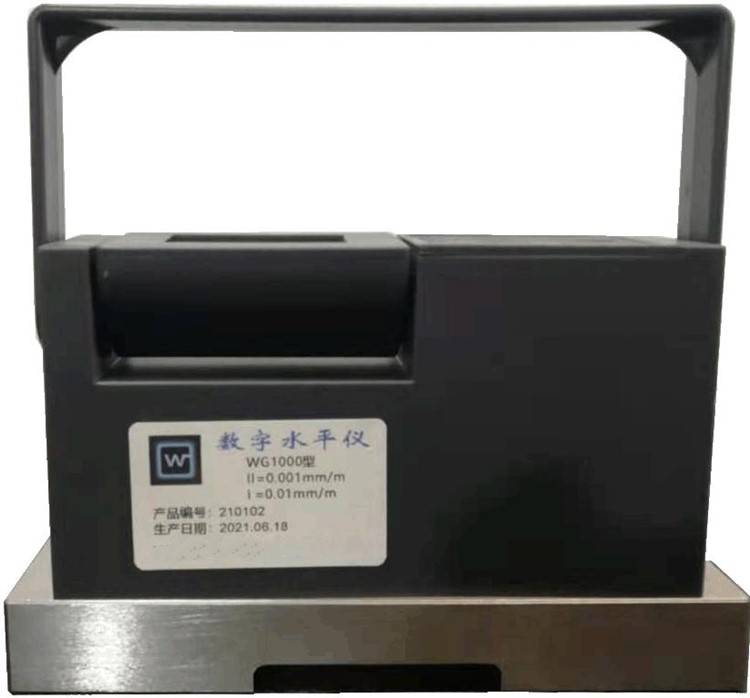

型号:KM1-WG100/WG-100库号：M403293 数字电子水平仪

数字电子水平仪 WG系列数字水平仪采用高灵敏度差动电容式传感器，由单片机作为控制器的高精度计量型产品。

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

数字电子水平仪
数字电子水平仪
数字电子水平仪

WG系列数字水平仪采用高灵敏度差动电
容式传感器，由单片机作为控制器的高精度计
量型产品。

适用于测量相对于水平面的倾斜角，可用
于测量零部件表面的直线度、平面度、垂直度、
平行度、水平度等几何参数。应用于产品
的平面度、直线度检测及机床、加工、
三坐标测量机等安装和调整。

同时测量数据可直接输入至计算机，配合
测量软件对产品的平面度、直线度等进行自动
测量，计算并输出、打印计算结果及图形。

人性化的设计、完备的功能，会给您的检
测工作带来意想不到的惊喜和顺利。
采用高精度差动电容式传感器，响应速度快，分辨力高。

传感器结构及电路和固件的优化可以保证水平仪拥有较强的抗干扰性，在稳定性较差的环境中仍能保证稳定的数据输出。读数稳定性远优于同类产品。

显示屏采用128*64点阵LCD屏，具有响应速度快、广视角、字符显示美观，自带背光，可以保证在微弱光线下轻松查阅屏幕信息。

显示屏可±45°旋转，屏幕字符也可以相应的翻转显示，保证各视角都可以轻松查阅屏幕信息。

使用随机配备的通讯电缆，可以与PC机进行有线通讯。

内置蓝牙模块，可与PC机或（Android系统）进行无线通讯。

电容式触摸按键，手感、响应灵敏，理论使用寿命为次。

底座采用不锈钢材质，使用中不易锈蚀，延长使用寿命。

使用一节标准18650充电锂电池。随仪器配备2节电池及充电器，使用成本低。
电子水平仪有高、低两个分辨力测量档（II档和I档），以满足不同的使用场合。

可以在任意位置置零（包括相对零位和零位）或进行零位微调。

可以随时恢复出厂设置，在水平仪参数调整混乱的情况下通过复位功能恢复到出厂时的状态。

具有数据记录功能，可以将测量的数据记录到水平仪内部存储器中，通过配套软件的数据导入
功能将测量数据批量导入，简化了数据输入工作并降低了数据输入错误的概率（多可以存储
999个数据）。

通过蓝牙可以与联机进行同步数据显示，可以在狭小空间等不方便直接通过水平仪读数的
场合来读取数据。

显示屏内容翻转功能。适用在正反两个方向都可以方便的读取数据。

显示单位切换。在线值（mm/m）和秒（″）之间切换，以适应不同用户的不同应用需求。

PC机测量软件
平面度测量软件可以采用对角线或方格法
两种布线方式。

输入方式可以采用键盘输入、在线读数、
数据导入三种方式。

评定方法有对角线法、小二乘法、小
条件法三种。

能够计算重合度误差及不确定度。

打印报告可以输出中文和英文两种格式。

可以自行填写用户信息，并可以设置默认
参数并加以保存。

可以显示数据结果和虚拟的线框图。
直线度测量软件可以计算直尺直线度和平
尺平行度。

输入方式可以采用键盘输入、在线读数、
数据导入三种方式。

直线度评定方法有两点法、小二乘法、
小条件法三种。

能够计算不确定度。

打印报告可以输出中文和英文两种格式。

可以自行填写用户信息，并可以设置默认
参数并加以保存。

可以显示数据结果和虚拟的线框图。
PC机辅助软件
通过PC机辅助软件可以在电脑上同步显示电子水平仪读数、型号、显示模式、记录的数据数量、水平仪编号、测量单位等信息。

可以在电脑上进行数据的记录和删除工作。

可以在电脑上进行置零（相对零位）、复位（恢复出厂设置）操作。

配合小角度检查仪，可以进行电子水平仪的用户标定操作。
软件
软件可以通过蓝牙与电子水平仪同
步显示读数，同时可以进行置零（相对
零位）、记录数据、删除数据、恢复出
厂设置等功能。

通过我们可以同时查看电子水平仪
读数、型号、已记录数据的数量、水平
仪产品编号、当前的测量单位等信息。
维护保养
保持仪器的干燥，不要在潮湿的地方存放。

长期存放仪器应装箱，并保持直立，应避免数字水平仪长时间平放，禁止仪器箱侧立。

数字水平仪的传感器是高灵敏度的敏感元件，在使用中应轻拿轻放，防止仪器受到剧烈振动。避免仪器在灰尘较多的环境下使用。

本仪器底座V形槽不作计量工作面使用。

如果长时间停止使用本仪器，请将机内电池取出，避免损坏仪器。

运输过程请使用我公司配备的仪器箱，其防震衬垫可防止振动对仪器造成的损害。
主要技术指标：
显围（小值）： II档 0 ～ ±5000 （数字） I档 0 ～±800 （数字） 1个数字与数字水平仪相应量程档的分辨力数值相同。
测量范围： 0 ～ ±500 （数字）

分辨力：WG1000型 I档 = 0.01 mm/m
II档 = 0.001 mm/m  WG200型 I档 = 0.01 mm/m
II档 = 0.005 mm/m
WG100型 I档 = 0.01 mm/m
示值误差： 测量范围内： ±（1+A×2%） 注：A为检定位置标称值的
各量程零位一致性：≤1个数

漂移： WG1000型 ≤6个数/4h，3个数/h （II档）
WG200型 ≤4个数/4h，1个数/h （II档） WG100型 ≤4个数/4h，1个数/h

重复性：≤1个数

读数稳定时间： WG1000型≤10秒
WG200型≤5秒
WG100型≤3秒

零值误差： ≤1个数
检定条件：WG1000型 （20±2）℃ 0.5℃/h WG200型、 WG100型 （20±5）℃ 1.0℃/h
电源： 采用1节18650锂电池。

功耗： ＜30mA

轮廓尺寸： 150x47x90(mm)

净重： 1.2kg
