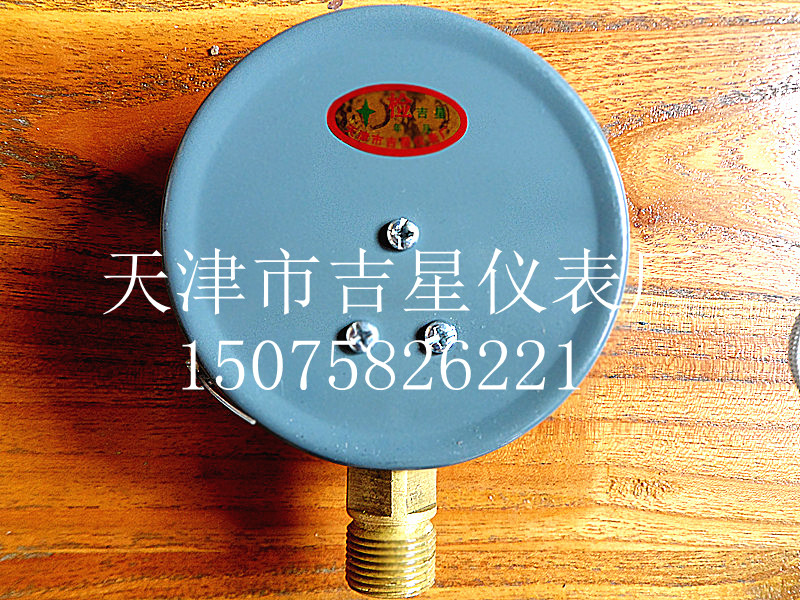

压力表

一、简介　　一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。 在工业过程控制与技术测量过

天津市吉星仪表厂是仪器仪表、一般压力表、电接点压力表、真空表、压力真空表、耐震压力表、不锈钢压力表、耐热压力表、远传压力表、双金属压力表、金属套温度计、不锈钢套温度计等产品专业生产加工的私营独资企业。本厂座落在天津市东丽区，几年来，我厂在激烈的市场竞争中不断壮大，拥有先进设备，测量仪器，凭靠一支素质优良，技术过硬的科技力量，高效益的工艺流程，科学而严格的质量经营体制及可靠的销售服务，使我厂取得了众多用户的信赖。目前我厂产品广泛应用于石化，冶金电力，建材，造纸，机械轻工等行业。销往新疆，北京，上海，山东，南京，河南，西安，广东，吉林，江苏等省市，自治区，并在北京，西安，郑州，南京等地建立了销售处。我厂常年备有现货，希望新老客户来电来函洽谈业务，更希望与有识之土共拓未来。

公司总部设在天津市东丽区北方五金城A1-116号,我厂拥有完整、科学的质量管理体系，我厂的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临天津市吉星仪表厂参观、指导和业务洽谈。

一、简介　　一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

编辑本段二、用途

　　一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

编辑本段三、工作原理

　　压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。 　　波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。 　　C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。

编辑本段四、主要技术参数

　　1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠250 　　2）精度等级（%）：1.0;1.6;2.5;4.0 　　3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 　　4)参比工作条件 　　a)使用工作温度：-40℃～70℃; 　　b)抗工作环境振动:V·H·3级; 　　c)相对湿度不大于90%; 　　5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ; 　　6)执行标准：GB/T1226-2001 ;

编辑本段五、安装方式:

　　1)径向直接安装 　　2)径向带后边 　　3)轴向直接安装 　　4)轴向带前边

编辑本段六、常用国标连接螺纹尺寸

编辑本段七、使用注意事项

　　1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围zui高不得超过满刻度的 3/4 。 　　2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。 　　3)工作环境应无腐蚀性气体。



*/ // --> 一、简介　　一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

编辑本段二、用途

　　一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

编辑本段三、工作原理

　　压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

　　波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

　　C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形，形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定，其就会产生小小变形。

编辑本段四、主要技术参数

　　1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠250

　　2）精度等级（%）：1.0;1.6;2.5;4.0

　　3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4

　　4)参比工作条件

　　a)使用工作温度：-40℃～70℃;

　　b)抗工作环境振动:V·H·3级;

　　c)相对湿度不大于90%;

　　5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;

　　6)执行标准：GB/T1226-2001 ;

编辑本段五、安装方式:

　　1)径向直接安装

　　2)径向带后边

　　3)轴向直接安装

　　4)轴向带前边

编辑本段六、常用国标连接螺纹尺寸

编辑本段七、使用注意事项

　　1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围zui高不得超过满刻度的 3/4 。

　　2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。

　　3)工作环境应无腐蚀性气体。
