半自动 甲苯不溶物含量测定仪
半自动 甲苯不溶物含量测定仪
半自动 甲苯不溶物含量测定仪

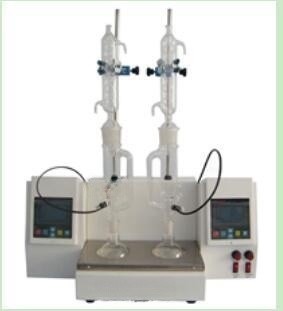

HC99-HCR1501B自动焦化产品甲苯不溶物测定仪，本仪器参照GB/T2292的标准制造。适用于煤沥青、改质沥青、煤沥青筑路油、煤焦油、木材防腐油和炭黑用焦化原料油中甲苯不溶物含量的测定。仪器采用单片机控制，自动计算萃取次数，萃取次数可自行设置；可自动检测探头安装位置，检测距离可调。128×64点阵液晶屏实时显示萃取次数、时间、与脉冲个数。
* * * * *
二、技术参数
型号规格 HC99-HCR1501B
工作温度 室温～380℃（可调）
调温方式 无极调压调节
显示方式 数显液晶屏显示
工作单元 双联
容 量 250ml
工作环境 温度：10℃～40℃
工作电源 220V±10% 50Hz
整机功率 1.0KW
三、性能及特点
1、 该仪器按照GB/T2292的标准制造，采用电热套内热式加热方法，具有无明火、、加热快、美观大方、温度可调等优点。
2、 仪器采用单片机控制萃取次数，萃取次数可自行设置。
3、 可自动检测探头安装位置，检测距离可调。
4、 仪器液晶屏实时显示萃取次数、时间、与脉冲个数。
5、 本仪器为整体式结构，中间为仪器做样部分，左右两边为仪器控制部分。结构简单，方便操作。
6、 仪器满足要求，，且满足电压波动220 V±10%的条件下仪器正常工作。
四、准备与试验步骤
（一）、准备
A、仪器准备
1、 仪器开箱后，检查仪器外观是否破损，各仪表开关是否完好，螺丝是否松动，并按装箱单清点配件是否齐全。
2、 仪器安放在通风良好的环境中，安放地点离墙面至少300mm。
3、 在通电之前应对仪器接线进行检查，所有的开关处于关闭状态。
4、 支撑杆按放在仪器上插孔内，并顺时针将其拧紧在螺丝槽内。
5、 将蒸馏烧瓶放入电热套内，连接好抽提器及冷凝器，用万能夹夹紧。接通循环水管，连通甲苯的玻璃冷凝管。冷凝管进出水原则为下进上出。
6、 将光电探头小心装抽提器上，如图1所示位置，并轻轻压紧螺丝。使探头内侧的红点紧贴在管壁上（请务必贴紧，如没有贴紧将检测不到萃取次数，影响试验结果）。
图1
7、 探头另一端按装在仪器后部变送器内，安装方法如下所示：
用手轻轻掀起光电变送器面罩，如图2，向外拉开光电探头连接线锁紧键，如图3，将光电探头连接线插进光电变送器顶部插孔内（两根线可随意连接），然后将锁紧键合上，盖上面罩即可。
图2
图3
B、试样制备
1、 煤沥青、改质沥青试样按GB 2000进行采样，再按GB 2291进行试样的制备。
2、 煤焦油、木材防腐油、炭黑用焦化原料油、煤沥青筑路油按GB/T2289进行取样，作为原始试样。
3、 木材防腐油、炭黑用焦化原料油的原始试样中无结晶物沉淀时，可直接从中取出分析试样，若有结晶物沉淀时，先加热原始试样至50℃～60℃，并用玻璃棒将样品搅拌均匀，直至结晶物全部溶解后再取出分析试样。
4、 煤沥青筑路油分析试样的制备按YB/T030的5.3条进行。
C、试验准备
1、 沙子的处理：将沙子用水洗净后，干燥，过筛，筛取粒度为0.33mm～1.0mm（20目～60目）的沙子，在甲苯中浸泡24小时以上，取出晾干后，在115℃～120℃干燥箱中干燥后备用。
2、 脱脂棉处理：将脱脂棉在甲苯中浸泡24小时以上，取出晾干后，在115℃～120℃干燥箱中干燥后备用。
3、 制作滤纸筒：将外层直径150mm和内层直径125mm中速定量滤纸同心重叠，在滤纸圆心处放入试管，将双层滤纸向试管壁上折叠成约为直径25mm的双层滤纸筒。将滤纸筒在甲苯中浸泡24小时后取出、晾干，置于称量瓶中，在115℃～120℃干燥箱中干燥后备用。
（二）、试验步骤
1、 按标准将所测试样处理、烘干并恒重，放入滤纸筒内备用。
2、 将装有120ml甲苯的平底烧瓶置于电热套内。把滤纸筒置于抽提筒内，使滤纸筒上边缘高于回流管20mm。将抽提筒连接到平底烧瓶上，然后沿滤纸筒内壁加入约30ml甲苯。（甲苯有毒，尽量不要用手直接接触。）
3、 接通电源，打开电源开关，仪器屏幕开始依次显示开机画面（如图4、5所示）及待机画面（如图6所示）：
本页产品地址：http://www.geilan.com/sell/show-9352801.html
免责声明：以上所展示的[型号:HC999-HCR1501B库号：M16975 半自动 甲苯不溶物含量测定仪 ]信息由会员[东方化玻（北京）科技有限公司]自行提供，内容的真实性、准确性和合法性由发布会员负责。
