GDPT-900A型高温压电测试系统

GDPT-900A型高温压电测试系统+ZJ-4型D33测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，可以测量压电陶瓷材料，薄膜PVDF材料，在之前的基础上添加了薄膜拉伸装置，可以更加直观的了解薄膜在拉伸条件下的D33数值。

北京中芯云科仪器有限公司是一家主要是从事仪器设备，我们同中国科学院，北京科技大学，清华大学，上海交通大学，北京航空航天大学等建立了合作和研究中心，目前我们主要在安全控制设备，计量检测设备，科学材料研究设备，3D打印及空间技术的研发和销售，我们将同国内的科研机构和高等院校进行广泛的合作，服务于国内和国外广大客户，我们将提供优质产品，优质服务，共同开拓进取。

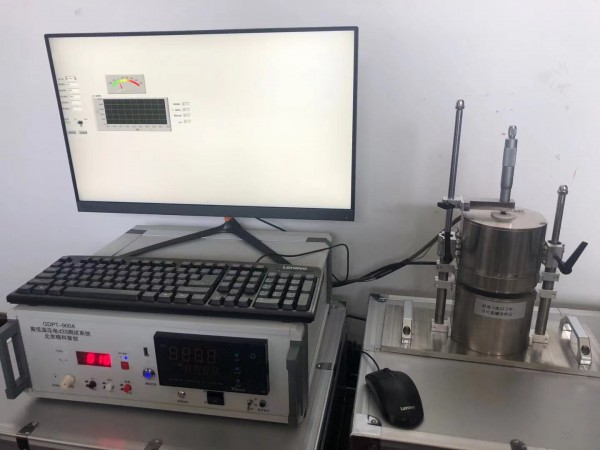

GDPT-900A型高温压电测试系统+ZJ-4型D33测试仪



GDPT-900A型高温压电测试系统+ZJ-4型D33测试仪（静压电系数d33测量仪）是为测量压电材料的d33常数而设计的专用仪器，可以测量任意形状的压电陶瓷材料，也可以薄膜PVDF材料，在之前的基础上添加了薄膜拉伸装置，可以更加直观的了解薄膜在拉伸条件下的D33数值。对试样大小及形状无特殊要求，圆片、圆环、圆管、方块、长条、柱形及半球壳等均可测量，增加了对被测元件的放电保护、放电提示以及被测波形输出等功能，使得仪器在测量未放电（尤其是较大尺寸）的压电元件时具备了高电压放电提示及保护功能，本仪器是从事压电材料及压电元件生产、应用与研究部门的必备仪器。

二、参考标准:

GB/T3389.5-1995《压电陶瓷材料性能测试方法 圆片厚度伸缩振动模式》

GB/T 3389.7-1986《压电陶瓷材料性能测试方法 强场介电性能的测试》
三、产品主要功能：

﹡测量压电材料的d33，d31，d15常数

﹡测量薄膜PVDF材料的D33系数

﹡测量拉伸条件下薄膜PVDF的D33系数

﹡测量小压电常数的压电单晶及压电高分子材料

﹡测量任意取向压电单晶以及某些压电器件的等效压电d’33常数

四、主要技术指标

d33测量范围：

主要技术指标:

1、d33测量范围：20-7500PC/N,±2PC/N

2、精度：±2%

3、超低D33测量范围：0-20PC/N，精度：±5%，±2PC/N。

4、D31，D15量程：0-4000PC/N

5、测试校准频率：110HZ

6、动态力：0-20N，静态力：0.25N

7、计量标定标准样尺寸：18mm*0.8mm，老化时间：2-3年。

8、提供压电薄膜标准片：20*20MM

9、测量头:Ф110×150mm

10、测试温度范围：-100℃-500℃

11、精度：±1℃

12、示波器：正弦波显示

13、可搭配配合PZ-JH30/3压电极化设备和ZJ-YP-D33压片机进行全过程测试电源：220伏，50赫，20瓦。
