KT-LWGY智能涡轮流量计

金湖康泰仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：江苏淮安市

型号：

更新时间：2013-05-07

浏览次数：1028

公司地址：金湖县经济开发区华海路160号-1

肖雨(女士)

点击查看联系电话在线询价

产品简介

一、用途： KT-LWGY智能涡轮流量传感

公司简介

金湖康泰仪表有限公司集产品的研发、生产、销售、服务为一体的现代化高科技企业，专业从事工业自动化仪表的研发、生产、销售。我公司自成立以来，一直致力于流量仪表、液位仪表、标准仪表、压力仪表、其它类仪表等多个系列品种的产品，其中液位仪表主要是：玻璃管液位计、磁性浮子液位计、磁翻板液位计、玻璃板液位计、浮球液位计等，流量仪表主要生产涡街流量计，电磁流量计，超声波流量计、威力巴流量计、孔板流量计以及压力仪表，压力校验仪主要生产智能压力校验仪、精密数字压力计、压力校验台、手持压力泵、全自动压力装置等。我公司既有从事仪表生产、研制的专业研发人员、高级管理人员；也有来自使用单位的具有丰富现场经验的安装调试人员；还有具有强烈开拓精神的营销技术队伍，因此公司的产品得到可靠的保证，从而赢得了广大用户的信任。

展开

产品说明

一、用途：

KT-LWGY智能涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

二、特点：

　◆ 压力损失小，叶轮具有防腐功能。
　◆ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
　◆ 采用的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
　◆ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
　◆ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

三、主要技术参数：

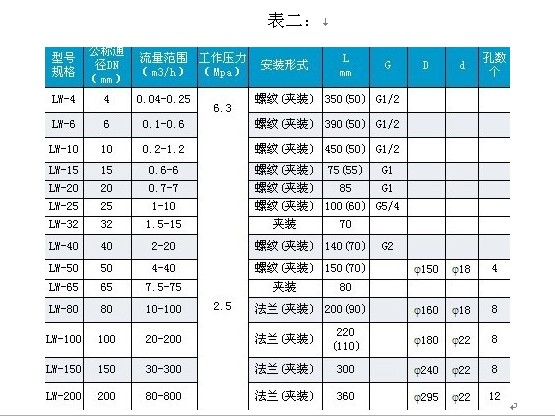

◆ 流量计规格，基本参数和性能指标（见表二）　◆ 准确度：0.5级、1.0级；　◆ 使用条件：　　1、环境温度-20℃～50℃; 　　2、相对温度：5%～95%; 　　3、被测介质温度：-20℃～120℃; 　　4、大气压力：86Kpa～106Kpa; 　　5、防爆等级：ibⅡBT4. 　◆ 信号传输距离：传感器至显示器的距离可达1000m。

四、电气特性：
1、显示方式：　　（1）LWGY 远传输出型：三线制脉冲输出（配显示仪表）；　　（2）LWY 现场显示型：8位LCD显示累积流量，单位（m3）　 5位LCD显示瞬时流量，单位（m3/h）　　（3）LWGB 远传输出型：二线制4～20mA信号输出（可现场显示瞬时流量）。 2、输出功能：　　（1）LWGY 型脉冲输出，p-p值由供电电源确定；　　（2）LWY 型可带脉冲输出或4~20mA两线制电流输出；　　（3）LWGB 型4~20mA两线制电流输出（可4位数字显示瞬时流量）。 3、供电电源：　　（1）LWGY：DC5~24V；　　（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；　　（3）LWGB：DC24V。
五、仪表结构及安装方式：见（表二）、（图一）、（图二）、（图三）、（图四）

1、仪表安装采用法兰连接、螺纹连接及夹装式；　　2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20DN，下游直管段应≥5DN（DN为管道内径）。　　3、传感器应远离外界磁场，如不能避免，应采取必要的措施；　　4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；　　5、传感器露天安装时，请做好放大器插头的防水处理；　　6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。

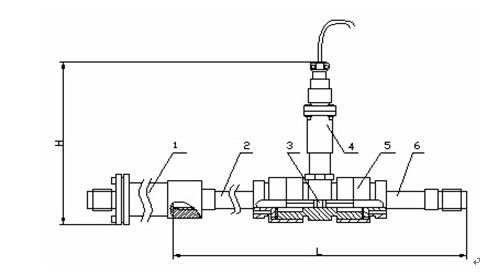

图一 LWGY—4～10传感器结构及安装尺寸示意图

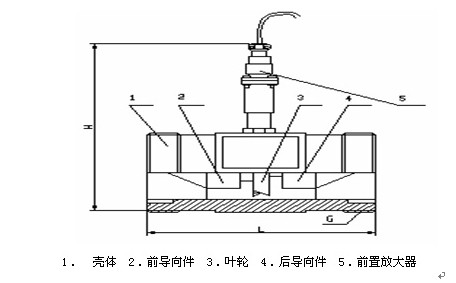

图二 LWGY—15～40传感器结构及安装尺寸示意图

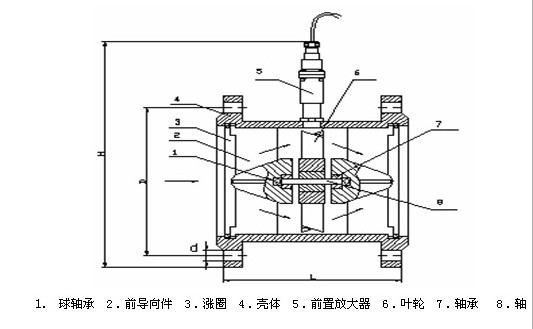

图三 LWGY—50～200传感器结构及安装尺寸示意图

图四合理的安装方式

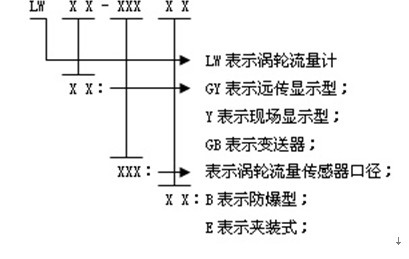

六、型号及规格说明：
如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器；　　LWGB-50：表示口径为50mm,涡轮流量变送器。
