型号:DDSX-DS2202A库号：M389697 示波器

示波器 设备尺寸：宽×高×深 = 361.6 mm×179.6 mm×130.8 mm 重量：3.9 kg±0.5 kg（不含包装）

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

示波器
示波器
示波器

型号和主要指标
1 RIGOL

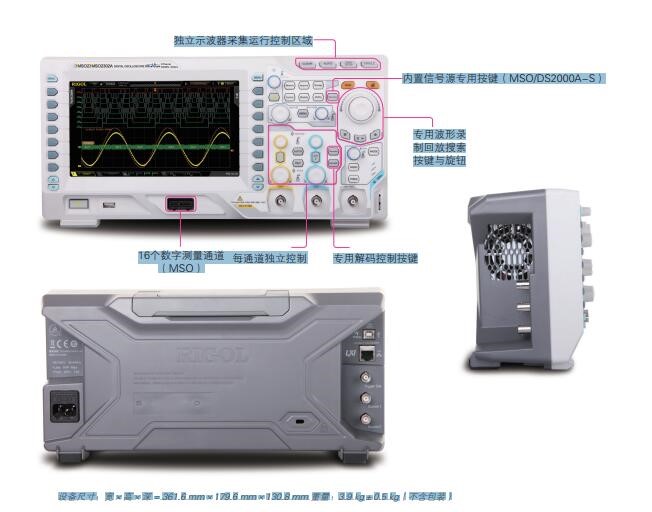

设备尺寸：宽×高×深 = 361.6 mm×179.6 mm×130.8 mm 重量：3.9 kg±0.5 kg（不含包装）
解码控制按键
独立示波器采集运行控制区域
内置信号源按键（MSO/DS2000A-S）
波形录
制回放搜索
按键与旋钮
16个数字测量通道 每通道独立控制
（MSO）
深存储（高达56M采样点每通道）
高波形捕获率（高达52,000个波形每秒）
实时波形录制、回放和分析功能（多达6.5万帧）
多级波形灰度显示
型 号
DS2202A
模拟带宽 200 MHz
模拟通道数 2
数字通道数（MSO） 16（支持数字通道分组和组操作功能）
高实时采样率 模拟通道：2 GSa/s（单通道），1G Sa/s（双通道）；数字通道：1 GSa/s（8 通道），500 MSa/s（16 通道）
大存储深度 模拟通道：14 Mpts（单通道），7 Mpts（双通道）标配；56 Mpts（单通道），28 Mpts（双通道）选配
数字通道：14 Mpts（8 通道），7 Mpts（16 通道）标配；28 Mpts（8 通道），14 Mpts（16 通道）选配
高波形捕获率 52,000 wfms/s
硬件实时波形不间断录制、
回放和分析功能
多可录制 65,000 帧（数字通道关闭时）
多可录制 32,000 帧（数字通道打开时）
标配探头 所有型号都标配有 2 套 PVP2350 350 MHz 带宽无源高阻探头。MSO 还标配 1 套 RPL2316 逻辑分析仪探头。
内置双通道 25 MHz 信号源 无
技术参数
除标有“典型值”字样的参数以外，所有参数都有保证，并且示波器在规定的操作温度下连续运行30分钟以上。
采样
输入
水平
垂直
5 RIGOL
采样方式 实时采样
实时采样率 模拟通道：2 GSa/s（单通道），1 GSa/s（双通道）
数字通道：1 GSa/s（8 通道），500 MSa/s（16 通道）
峰值检测 模拟通道：500 ps（单通道），1 ns（双通道）
数字通道：1 ns（8 通道），2 ns（16 通道）
平均值 所有通道同时达到 N 次采样后，N 次数可在 2、4、8、16、32、64、128、256、512、1024、2048、4096 和 8192 之
间选择
高分辨率 当≥ 5 μs/div @ 1 GSa/s 时（或≥ 10 μs/div @ 500 MSa/s 时）：12 bit 分辨率
小检测脉宽 数字通道：5 ns
存储深度
模拟通道：
单通道：自动、14k 点、140k 点、1.4M 点、14M 点、56M 点（选配）
双通道：自动、7k 点、70k 点、700k 点、7M 点、28M 点（选配）
数字通道：14M 点（8 通道），7M 点（16 通道）标配；28M 点（8 通道），14M 点（16 通道）选配
通道数量 MSO2XX2A/2XX2A-S：2 模拟通道 +16 数字通道
DS2XX2A/2XX2A-S：2 模拟通道
输入耦合 直流、交流或接地（DC、AC 或 GND）
输入阻抗 模拟通道：（1 MΩ±1%）||（16 pF±3 pF）或 50 Ω±1.5%
数字通道：（101 kΩ±1%）||（9 pF±1 pF）
探头衰减系数 模拟通道：0.01X-1000X 1-2-5 步进
大输入电压（1
MΩ）
模拟通道：CAT I 300 Vrms，CAT II 100 Vrms，瞬态过压 1000 Vpk
数字通道：CAT I 40 Vrms，瞬态过压 800 Vpk
时基档位
MSO/DS2302A/2302A-S：1.000 ns/div 至 1.000 ks/div
MSO/DS2202A/2202A-S：2.000 ns/div 至 1.000 ks/div
MSO/DS2102A/2102A-S/2072A/2072A-S：5.000 ns/div 至 1.000 ks/div
通道间偏差 1 ns（典型值）、2 ns（大值）
大记录长度 14 Mpts（标配）、56 Mpts（选配）
时基精度 [1] ≤ ±25 ppm
时钟漂移 ≤ ±5 ppm/ 年
大延迟范围 负延迟：存储深度 / 采样率
正延迟：1 s 至 100 ks
时基模式 Y-T、X-Y、Roll
X-Y 个数 1 路
波形捕获率 [2] 52,000 wfms/s（点显示）
带宽（-3 dB）
（50 Ω）
MSO/DS2302A/2302A-S：DC 至 300 MHz
MSO/DS2202A/2202A-S：DC 至 200 MHz
MSO/DS2102A/2102A-S：DC 至 100 MHz
MSO/DS2072A/2072A-S：DC 至 70 MHz
单次带宽
（50 Ω）
MSO/DS2302A/2302A-S：DC 至 300 MHz
MSO/DS2202A/2202A-S：DC 至 200 MHz
MSO/DS2102A/2102A-S：DC 至 100 MHz
MSO/DS2072A/2072A-S：DC 至 70 MHz
垂直分辨率 模拟通道：8 bit
数字通道：1 bit
垂直档位 [3] 输入阻抗为 50 Ω 时：500 μV/div 至 1 V/div
输入阻抗为 1 MΩ 时：500 μV/div 至 10 V/div

偏移范围
输入阻抗为 50 Ω 时：
500 μV/div 至 50 mV/div：±2 V
51 mV/div 至 200 mV/div：±10 V
205 mV/div 至 1 V/div：±12 V
输入阻抗为 1 MΩ 时：
500 μV/div 至 50 mV/div：±2 V
51 mV/div 至 200 mV/div：±10 V
205 mV/div 至 2 V/div：±50 V
2.05 V/div 至 10 V/div：±100 V
带宽限制 [1] MSO/DS2302A/2302A-S/2202A/2202A-S：20 MHz/100 MHz
MSO/DS2102A/2102A-S/2072A/2072A-S：20 MHz
低频响应（交流耦合，
-3 dB） ≤ 5 Hz（在 BNC 上）
计算出的上升时间 [1]
MSO/DS2302A/2302A-S：1.2 ns
MSO/DS2202A/2202A-S：1.8 ns
MSO/DS2102A/2102A-S：3.5 ns
MSO/DS2072A/2072A-S：5 ns
直流增益度 [3] ±2% 满刻度
直流偏移度 ±0.1 div±2 mV±1% 偏移值
通道隔离度 直流至大带宽：>40 dB

垂直（数字通道）
触发
阈值 8 个通道 1 组的可调阈值
阈值选择
TTL（1.4 V）
5.0 V CMOS（+2.5 V）
3.3 V CMOS（+1.65 V）
2.5 V CMOS（+1.25 V）
1.8 V CMOS（+0.9 V）
ECL（-1.3 V）
PECL（+3.7 V）
LVDS（+1.2 V）
0 V
用户自定义
阈值范围 ±20.0 V，10 mV 步进
阈值精度 ±(100 mV+3% 的阈值设置 )
动态范围 ±10 V+ 阈值
小电压摆幅 500 mVpp
输入电阻 //101 kΩ
探头负载 ≈ 8 pF
垂直分辨率 1 bit
触发电平范围 内部 距屏幕 ±5 格
EXT ±4 V
触发模式 自动、普通、单次
释抑范围 100 ns 至 10 s
高频抑制 [1] 75 kHz
低频抑制 [1] 75 kHz
触发灵敏度 1 div（10 mV 以下或噪声抑制打开）
0.3 div（10 mV 以上且噪声抑制关闭）
边沿触发
边沿类型 上升、下降、任意沿
脉宽触发
脉宽条件 正脉宽（大于、小于、区间内）
负脉宽（大于、小于、区间内）
脉冲宽度 2 ns 至 4 s
欠幅脉冲触发
脉宽条件 无关、大于、小于、范围内
极性 正脉冲、负脉冲
脉宽范围 2 ns 至 4 s
幅脉冲触发（选配）
幅类型 上升沿、下降沿、任意沿
触发位置 幅进入、幅退出、幅时间
幅时间 16 ns 至 4 s
第 N 边沿触发（选配）
边沿类型 上升、下降
空闲时间 16 ns 至 4 s
边沿数 1 至 65535
斜率触发
斜率条件 正斜率（大于、小于、区间内）
负斜率（大于、小于、区间内）
时间设置 10 ns 至 1 s
视频触发（选配）
信号制式 NTSC、PAL/SECAM、480P、576P（标配）
720P、1080P 和 1080I（选配）
码型触发
码型设置 H、L、X、上升沿、下降沿
延迟触发（选配）
边沿类型 上升沿、下降沿
延迟类型 大于、小于、范围内、范围外
延迟时间 2 ns 至 4 s
时触发（选配）
边沿类型 上升沿、下降沿、任意沿
时时间 16 ns 至 4 s
持续时间触发（选配）
码型设置 H、L、X
触发条件 大于、小于、范围内
持续时间 2 ns 至 4 s
建立 / 保持触发
边沿类型 上升沿、下降沿
数据类型 H、L
建立时间 2 ns 至 1 s
保持时间 2 ns 至 1 s
RS232 / UART 触发
极性 正常、反相
触发条件 帧起始、错误帧、校验错误、数据
波特率 2400 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps、115200 bps、230400 bps、460800 bps、
921600 bps、1 Mbps、自定义
数据位宽 5 位、6 位、7 位、8 位
I2C 触发
触发条件 启动、重启、停止、丢失确认、地址、数据、地址数据
地址位宽 7 位、8 位、10 位
地址范围 0 至 127、0 至 255、0 至 1023
字节长度 1至5
SPI 触发
触发条件 时
时时间 100 ns 至 1 s
数据位数 4 位至 32 位
数据设置 H、L、X
CAN 触发（选配）
信号类型 Rx、Tx、CAN_H、CAN_L、差分
触发条件 帧起始、帧结束、帧类型、帧错误
信号速率 10 kbps、20 kbps、33.3 kbps、50 kbps、62.5 kbps、83.3 kbps、100 kbps、125 kbps、250 kbps、500 kbps、
800 kbps、1 Mbps、自定义
采样点 5% 至 95%
帧类型 数据帧、远程帧、错误帧、过载帧
错误类型 位填充、应答错误、校验错误、格式错误、任意错误
USB 触发（选配）
信号速度 低速、全速
触发条件 分组起始、分组结束、复位完成、进入挂起、退出挂起

测量
光标 手动模式 光标间电压差（△ V）
光标间时间差（△ T）
△ T 的倒数（Hz）（1/ △ T）
追踪模式 波形点的电压值和时间值
自动测量模式 允许在自动测量时显示光标
自动测量 模拟通道：
大值、小值、峰峰值、值、底端值、幅度值、平均值、值 -N、值 -1、过冲、预冲、面积、周期面积、
频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟 A B 、延迟 A B 、延
迟 A B 、延迟 A B 、相位 A B 、相位 A B 、相位 A B 、相位 A B
数字通道：
频率、周期、正脉宽、负脉宽、正占空比、负占空比、延迟 A B 、延迟 A B 、延迟 A B 、延迟
A B 、相位 A B 、相位 A B 、相位 A B 、相位 A B
测量数量 同时显示 5 种测量
测量范围 屏幕或光标
测量统计 当前值、平均值、大值、小值、标准差和测量次数
频率计 硬件 6 位频率计（通道可选）

数学运算
波形计算 A+B、A-B、A×B、A÷B、FFT、数字滤波、可编辑运算、逻辑运算
FFT 窗类型 Rectangle、Hanning、Blackman、Hamming
FFT 显示 分屏、全屏
FFT 垂直刻度 Vrms、dB
逻辑运算 与、或、非、异或
数学函数 Intg、Diff、Lg、Exp、Sqrt、Sine、Cosine、Tangent
解码个数 2
解码类型 并行（标配）、RS232（选配）、I2C（选配）、SPI（选配）、CAN（选配）

显示
显示屏类型 8.0 英寸（203 mm）的 TFT 液晶显示器
显示分辨率 800 水平 ×RGB×480 垂直像素
显示色彩 160,000 色（TFT）
余辉时间 小值、50 ms、100 ms、200 ms、500 ms、1 s、2 s、5 s、10 s、20 s、
显示类型 点、矢量
实时时钟 时间及日期（用户可调）

信号源（MSO2000A-S/DS2000A-S)
通道数量 2
采样率 200 MSa/s
垂直分辨率 14 bits
高频率 25 MHz
标准波形 正弦波、方波、脉冲、锯齿波、噪声、直流
内建波形 Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢
正弦波
频率范围 100 mHz 至 25 MHz
平坦度 ±0.5 dB（相对 1 kHz）
谐波失真 -40 dBc
杂散（非谐波） -40 dBc
总谐波失真 1%
信噪比 40 dB
方波 / 脉冲
频率范围 方波：100 mHz 至 15 MHz
脉冲：100 mHz 至 1 MHz
上升下降时间 <15 ns
过冲 <5%
占空比 方波：固定为 50%
脉冲：10% 至 90%，可调
占空比分辨率 1% 或 10 ns（取两者的较大值）
小脉宽 20 ns
脉宽分辨率 10 ns 或 5 bits（取两者的较大值）
抖动 500 ps
锯齿波
频率范围 100 mHz 至 100 kHz
线性度 1%
对称性 0 至
噪声 带宽 25 MHz（典型值）
内建波 频率范围 100 mHz 至 1 MHz
任意波
频率范围 100 mHz 至 10 MHz
波形长度 1 至 16k 点
内部存储位置 10 个
频率 精度 100 ppm（小于 10 kHz）
50 ppm（大于 10 kHz）
分辨率 100 mHz 或 4 位，取两者较大值
幅度
输出范围 20 mVpp 至 5 Vpp，高阻
10 mVpp 至 2.5 Vpp，50 Ω
分辨率 100 μV 或 3 bits，取两者中的较大值
精度 2%（1 kHz）
直流偏移
范围 ±2.5 V，高阻
±1.25 V，50 Ω
分辨率 100 μV 或 3 bits，取两者中的较大值
精度 偏移设置值 ±2%
调制 AM、FM

接口
标准接口 USB Host（支持 USB-GPIB）、USB Device、LAN、Aux（触发输出 / 通过失败）
打印机兼容 PictBridge

一般技术规格：
探头补偿器输出
输出电压 [1] 约 3 V，峰峰值
频率 [1] 1 kHz
电源
电源电压 100 V-240 V，45 Hz-440 Hz
功率 大 50 W
保险丝 2 A，T 级，250 V
环境
温度范围 操作：0℃至 +50℃
非操作：-40℃至 +70℃
冷却方法 风扇强制冷却
湿度范围
0℃至 +30℃：≤ 95% 相对湿度
+30℃至 +40℃：≤ 75% 相对湿度
+40℃至 +50℃：≤ 45% 相对湿度
海拔高度 操作：3,000 米以下
非操作：15,000 米以下
机械规格
尺寸 [4] 宽 × 高 × 深 = 361.6 mm×179.6 mm×130.8 mm
重量 [5] 不含包装 3.9 kg±0.5 kg
含包装 4.5 kg±0.5 kg
调整间隔期
建议校准间隔期为 18 个月
一
标配附件
符合所在国标准的电源线 -
USB 数据线 CB-USBA-USBB-FF-150
2 套无源探头（350 MHz 带宽） PVP2350
1 套逻辑分析探头（仅 MSO） RPL2316
快速指南（纸质）
