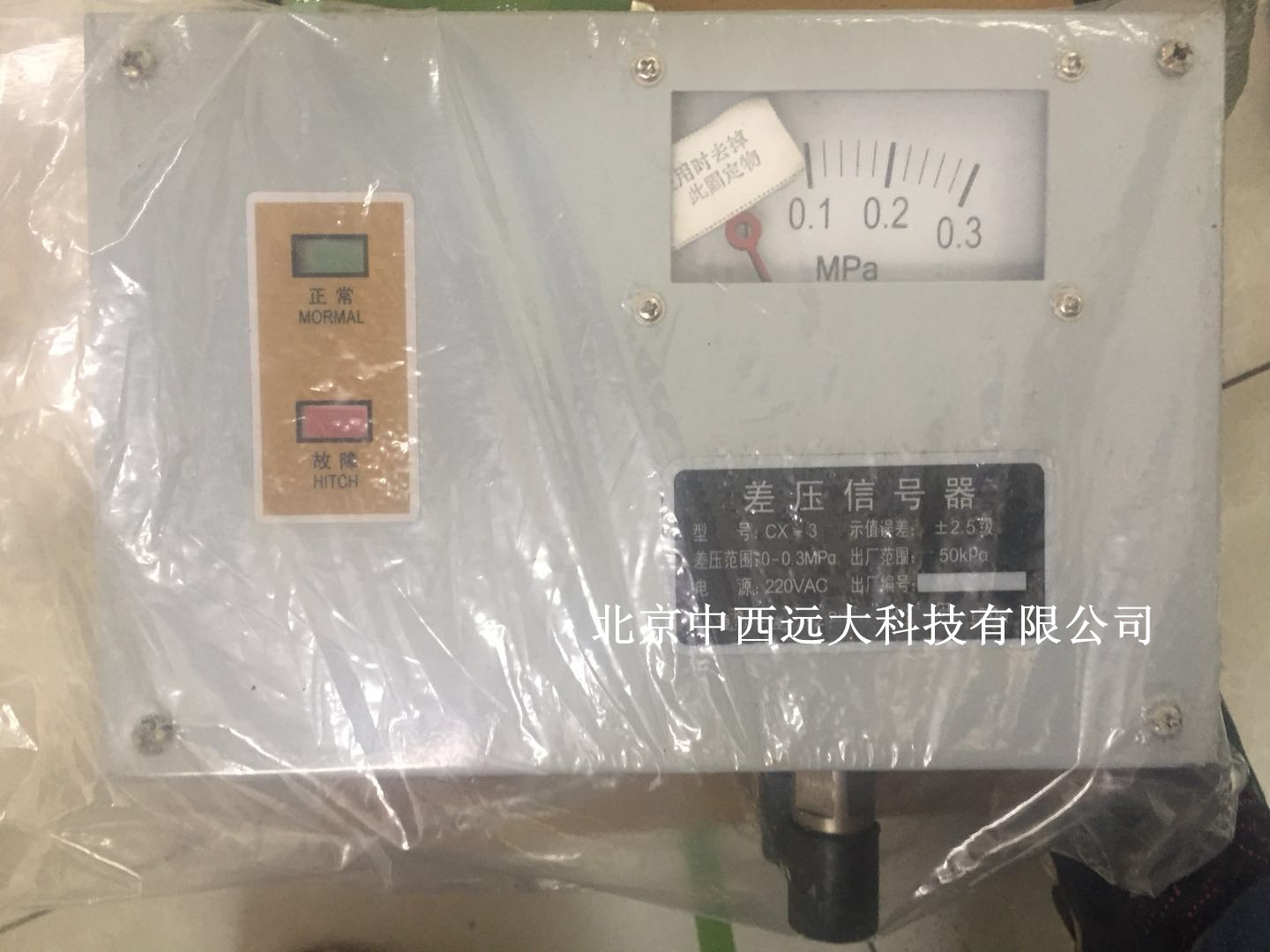

型号:KY277-CX-3库号：M195796 差压信号器

差压信号器GKY27-CX-3型差压信号器是为电站、冶金、石油、化工等企业供测量压力容器或管道内流体差压之用。通常可与文都利管式节流孔板配合使用，例如，为了防止大型变压器冷却水或电站发电机水轴承的润滑油或水，油管道内

东方化玻（北京）科技有限公司成立于 2014 年，是实验设备、平台综合解决方案提供商。公司为国内企事业单位 提供高品质仪器仪表，实验设备以及整体解决方案。 公司与国内外多家世界生产商已建立长期合作关系。公司经营产品广泛，灵活满足不同事业单位和企业客户的差异化需求 以及快速创新的追求，产品故障率低，维护成本小，性能优异，售后服务完善。公司产品在行业内均拥有持续的应用历史并 经过市场实际应用检验。 坚持以持续技术创新为客户不断创造价值为经营理念，公司在产品研发方面投入比例逐年递增，目前自主研发并投入市场 的产品已达十余种，长期以来，公司一直按照标准，搭建实验室平台，构建高品质、高标准、持续创新的发展体系。 坚持稳步发展的管理理念，不断刷新自己在业内的记录。

差压信号器
差压信号器
差压信号器


一、用途

GKY27-CX-3型差压信号器是为电站、冶金、石油、化工等企业供测量压力容器或管道内流体差压之用。通常可与文都利管式节流孔板配合使用，例如，为了防止大型变压器冷却水或电站发电机水轴承的润滑油或水，油管道内

流通情况的中断，而影响机组的运行起见，需要一种监视管道内流通状况的示流信号装置，借以反映流量的培养情况，而达到自动控制的目的。GKY27-CX-3型差压信号器可根据用户所需参数，发出信号或报警。

二、工作原理和结构

1、 差压测量部分：

利用两个弹簧管（高压和低压），分别与节流孔板（或文都利管等）的进口端和出口端相连，以测量节流装置前后的压差，使高低压弹簧管产出不同程度的变形，低压弹簧管带动杠杆机构、低压指针以及起电控作用的铜旗一起转动；高压弹簧管带动另一套杠杆、高压指针以及起电控作用光电开关一起转动。高低压指针分别指示出各端的压强信号，铜旗与光电开关的相对位置，标志着高低压差的大小，调整铜旗与光电开关的相对位置，即可调整差压信号的起控值，铜旗进入光电开关的内槽，发出故障信号，铜旗离开电开关内槽，指示出正常工作信号。

2、 电气部分：

GKY27-CX-3型差压信号器，电气部分采用了光电开关式的电子继电器，完成两位调节工作，当高低差压值较少时，铜旗进入光电开关内槽，遮挡了光电开关发出的红外线光，光电开关接收部分因接收不到红外线光而发出报警信号，当高低差压值达到一定程度时，铜旗离电开关内槽，光电开关接收到了红外线信号，从而指示出正常工作信号。光电开关的媒介是红外线光，性较高，但为使仪表加，本仪表还增设了抗光干扰电路，使仪表工作加稳定。

三、主要技术指标

1、 示 值 误 差：不过测量上限的±2.5%
2、 动作差压误差：不应过±4.5IPa和7.5IPa
3、 工 作 环 境：温度-5～+45℃
4、 工 作 压 力：0.3Mpa
5、 差压设定范围：10-100Kpa范围内可调整
仪表出厂时，差压设值庙宇在0.05Mpa，如用户有特殊要求，可在定货时注明。
6、 输出接点容量：220伏*3安（交流无感负荷）
7、 消耗功率：小于5伏安
8、 电 源：交流220伏（正负10%）
9、 重 量：约5公斤
10、尺寸：274*200*98毫米
11、接头螺纹：M20*1.5
