YD-NQ型内窥式高温工业电视系统采用微气量保护方式，改变传统水、气冷却方式，采用耐高温、耐腐蚀、高硬度的蓝宝石光学镜头，特殊材料制造的摄像探头冷却保护套，只需少量压缩空气进行冷却、吹扫；通过电动推进器将摄像探头伸入到温度高达2000°C高温炉膛内获取炉内实时图像，并将图像信号传输至监视器。系统采用结构化设计，安装维修便捷、环境适应性强、抗干扰能力强、耐高温耐腐蚀、视场角大、图像清晰、用气量少、使用寿命长。
AT4-YD-NQ型内窥式高温工业电视系统是火电厂锅炉火焰、冶金炉窑及化工、建材炉窑内部工况监视的重要设备。
性能特点
1．耐高温、耐腐蚀
探头保护套前端采用耐磨航空材料，并喷涂耐高温、耐腐蚀粉末材料，确保探头长期使用。
探头保护套采用特种耐高温、耐腐蚀的合金钢材料，合理的冷却保护结构设计。
高温光学镜头采用蓝宝石镜片，提高镜头的耐高温、耐腐蚀和抗磨损能力。
完善的结构设计和精心选材，确保摄像探头可以在温度高达2000℃炉膛内长期连续稳定工作。
2．可视范围大，图像清晰
采用本研制的特种高温针孔式光学镜头，视场角大(90º)。
图像采集单元采用宽动态、高分辨率的工业级彩色CCD摄像机，配合可以遥控调节的光圈、分辨率为32线对/mm的高温针孔式光学镜头以及高品质的彩色监视器，从而为电厂运行人员实时、清晰地观察锅炉炉膛全景图像提供了保证。
3．操作控制简洁、方便
电动推进器采用低速电机驱动、链条传动，动作灵活、准确，可遥控或手动操作。

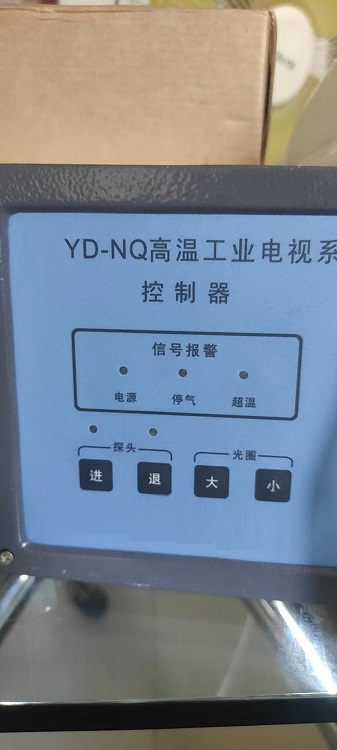

通过现场电气控制柜、集控室内的系统控制器均可对电动推进器及镜头光圈进行控制。
系统控制器设计DCS接口，具备与电厂DCS系统的通讯控制功能。
4．性高
系统按工业级标准设计、制造，具备完善的联锁自保护功能，确保系统运行。
摄像探头无需水冷却及其他制冷设备，只需少量压缩空气吹扫、冷却镜头和摄像机，即可确保高温光学镜头及摄像机得到的冷却和清洁，克服了传统水冷型摄像探头在高温环境下易腐蚀、损坏及配套管路复杂的缺陷。
联锁自保护：当压缩空气压力低于设定值、摄像探头内部温度高于设定值以及系统主控电路失电时，电动推进器自动执行“退”动作，摄像探头从高温炉膛内退出。
5．适用性强
系列化、多样化的高温光学镜头设计，以及系统整体设计的合理性，从而保证系统适用于各种类型高温炉窑。
系统功能
实时显示锅炉炉膛点火、燃烧及炉膛内其他工况彩色/黑白清晰图像。
摄像探头采用压缩空气（风）冷却防护。
摄像探头采用电动（气动）进、退控制。
在集控室内或锅炉现场均可对系统进行操作，控制摄像探头进、退，调整光圈大、小。
为保护探头，设计双重传感监测保护，当冷却用压缩空气压力低于设定值或高温光学镜头温度过设定值时，摄像探头均能自动退出高温工作区，并以LED闪亮显示报警源。
当供电中断时，自动接通UPS电源，探头自动退出（选配）。
提供DCS系统控制接口。
适应集散化控制的要求，设计多媒体一体化操作界面，供不同需要的用户选择。
技术参数
摄像探头高工作温度： 2000℃
摄像探头工作行程： 600mm
镜头视场角： 90°
综合分辨率： ≥400TVL
图像制式： PAL 25帧/秒
视频输出: 1.0Vp-p／75Ω BNC端子
信 噪 比： 46dB（AGC功能关闭）
环境温度: -10℃～＋55℃
相对湿度: ≤95% （25℃）
电源功耗： 小于200W
保护条件
冷却介质： 压缩空气或风泵产生的风
品质要求： 无油无水
气源压力： 0.05~0.2M pa
气源流量： 6～10m3/h
气源温度： ≤45°C
环境温度： ≤70°C
